5-76 5 8. 2 높이보 정 전 개 기 판 정 보의 도트 디 스 펜 스 데 이 터 를 이 용 해 서 높이 보 정 전 개 를 실 행 하 면 , 높 이 보 정 데 이 터 가 자 동 적 으로 작성됩니다 . 다음 과 같 이 높 이 보 정 전 개 방 법 에 대 해 서 설 명 합 니 다 . c 주의 전개 한 데이 터 는 원 상 태 로 되 돌릴 수 없 습니다 . 전개 하기 전 에 기 판 데 이터 를 …
5-75
5
3
모드를 설정합니다 .
「기판」화면에서「높이보정」탭을 선택하고 , 코멘트를 입력후 , 모드를 설정합니다 .
•
1 점 측정의 경우는 ,「로컬 메인」으로 설정합니다 .
•
2 점측정 평균의 경우는 , 2 행분의 데이터를 작성합니다 . 첫째행은 ,「로컬 메인」으로 설정하고 ,
둘째행은「로컬 서브」로 설정합니다 .
모드 설정
높이 보정
6
3 4 5
68553-N7- 0 0
4
마크 번호를 입력합니다 .
Step1~2 에서 설정한 마크번호를 입력해 주십시오 .
5
XY 좌표를 입력합니다 .
측정할 XY 좌표를 입력해 주십시오 . [ 티칭 ] 버튼을 눌러서 티칭할 수도 있습니다 .
「티칭」화면에서 트레이스하면 , 그 장소의 높이계측을 실행하고 결과를 표시합니다 .
6
높이보정 번호를 입력합니다 .
「도트 디스펜스」탭을 선택하면 ,「높이보정」열이 표시되므로 ,「높이보정」탭에서 입력한 마크번호를 설정
합니다 .
n
요점
2 점측정 평균의 경우는 ,「로컬메인」의 번호를 입력해 주십시오 .
n
요점
자동운전 중에는 , 로컬 피듀셜처럼 한번 측정한 결과는 기억하고 있으므로 , 하나의 데이터에 있어서 한번밖에 측정하지 않습
니다 .
5-76
5
8.2 높이보정 전개
기판정보의 도트 디스펜스 데이터를 이용해서 높이보정 전개를 실행하면 , 높이보정 데이터가 자동적으로
작성됩니다 .
다음과 같이 높이보정 전개 방법에 대해서 설명합니다.
c
주의
전개한 데이터는 원상태로 되돌릴 수 없습니다 . 전개하기 전에 기판 데이터를 다른이름으로 저장해 두실것을 권장합니다 .
n
요점
• 「높이보정」탭내의 마크 번호는 디폴트로「0」번으로 되어 있으므로 , 전개후에 재입력 할 필요가 있습니다.
• 2 점 높이보정에는 대응하지 않습니다.
• 「높이보정」탭내에 이미 정보가 있을 경우는 , 사용하지 않는 레코드부터 순서대로 높이보정 정보를 전개합니다.
1
「편집」을 기동합니다 .
「셋업」화면의 [ 편집 ] 버튼을 눌러주십시오 .
「편집」의 기동
[편집] 버튼을 누른다
68554-N7-00
c
주의
높이보정 전개는 편집중인 파일에 대해서는 실행할 수가 없습니다 .
높이보정 전개할 기판데이터를 편집하고 있을 경우는 , 기판데이터를 저장하고 , 디스펜스 전개를 실행한 후에 , 재차 기판 데이터
를 읽어 주십시오 .
참고
「편집」화면에 대해서는 , 제7 장「1.2 편집 화면의 구성」을 참조해 주십시오 .
5-77
5
2

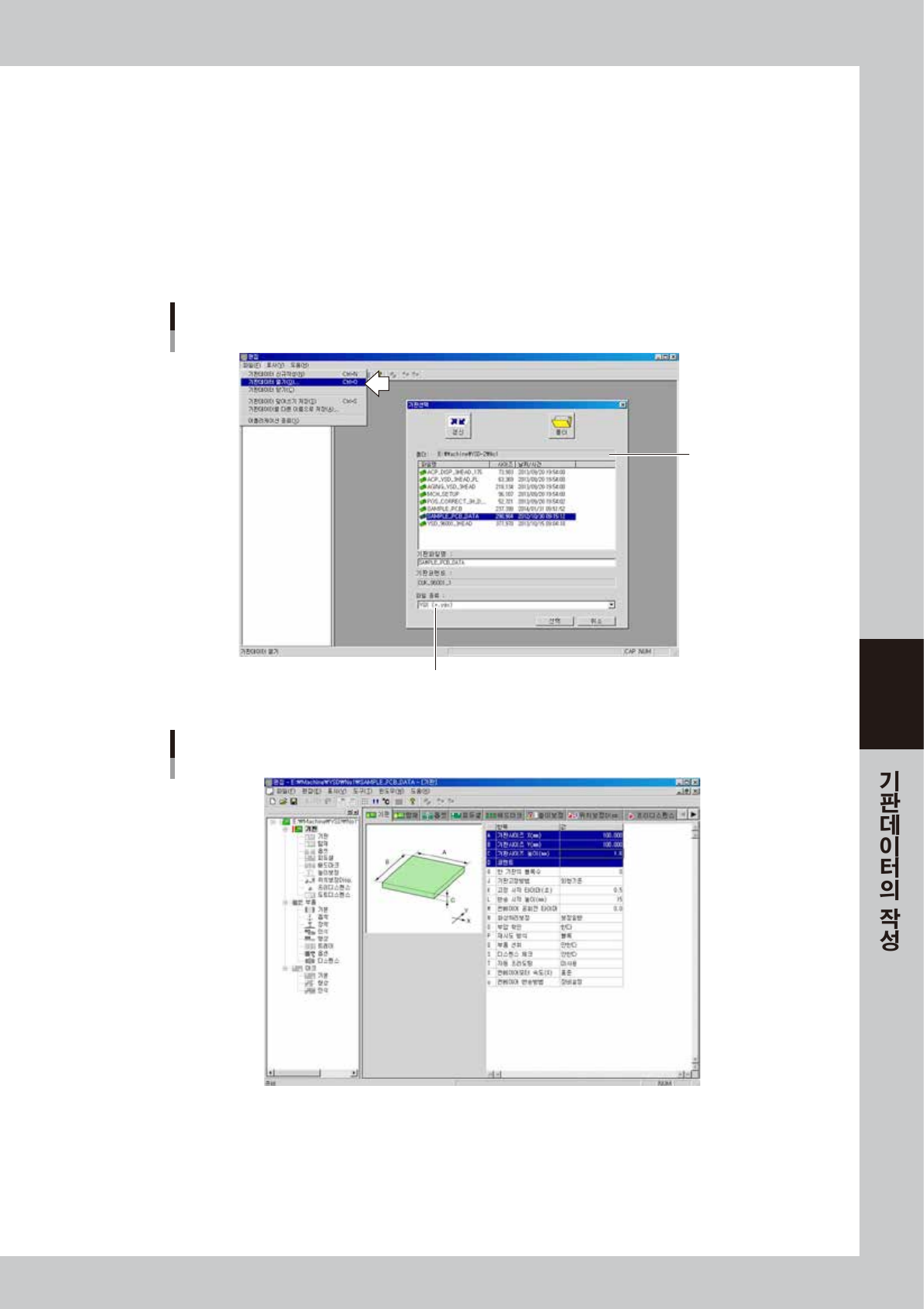

높이보정 전개를 실행할 기판데이터를 선택합니다 .
「파일」메뉴의「기판데이터 열기 (O)」를 선택 또는 , 도구바의 [ 기판데이터 열기 ] 를 클릭해 주십시오 .
「기판선택」화면이 표시됩니다 .
1. 「폴더」란에 표시되어 있는 경로를 확인합니다 .
실행할 기판이 등록되어 있는 경로가 아닐 경우, [ 폴더 ] 버튼을 눌러서 경로를 선택해 주십시오 .
2. 파일의 종류를 선택합니다 .
3. 기판을 클릭하고 , [ 선택 ] 버튼을 누릅니다 .
기판 데이터가 로딩되고 ,「편집」화면이 표시됩니다 .
기판의 선택
경로를 확인
파일 종류를 선택
68555-N7- 0 0
「편집」화면
68556-N7-00
