3.2 기판 데이터의 선택
생산할 기판 데이터를 선택해서 로딩합니다.
「셋업」-[온도설정 ] 화면에서 온도설정이 유효 ( 체크마크 ) 하게 되어 있으며 , 목표온도가 설정되어 있는
기판 데이터를 선택하면 온도가 조절됩니다.
1. 「셋업」화면의 [ 기판선택 ] 버튼을 눌러서 , 등록되어 있는 기판 데이터를 표시합니다 .
2. 생산할 기판명을 클릭하고 , [ 선택 ] 버튼을 누릅니다 . 선택한 기판데이터가 로딩됩니다 .
기판명의 선택
선택된 기판명이 표시된다
선택되어 있는 기판데이터 리스트로부터 선택
[기판선택] 버튼
68207-N7- 0 0
2-18
2

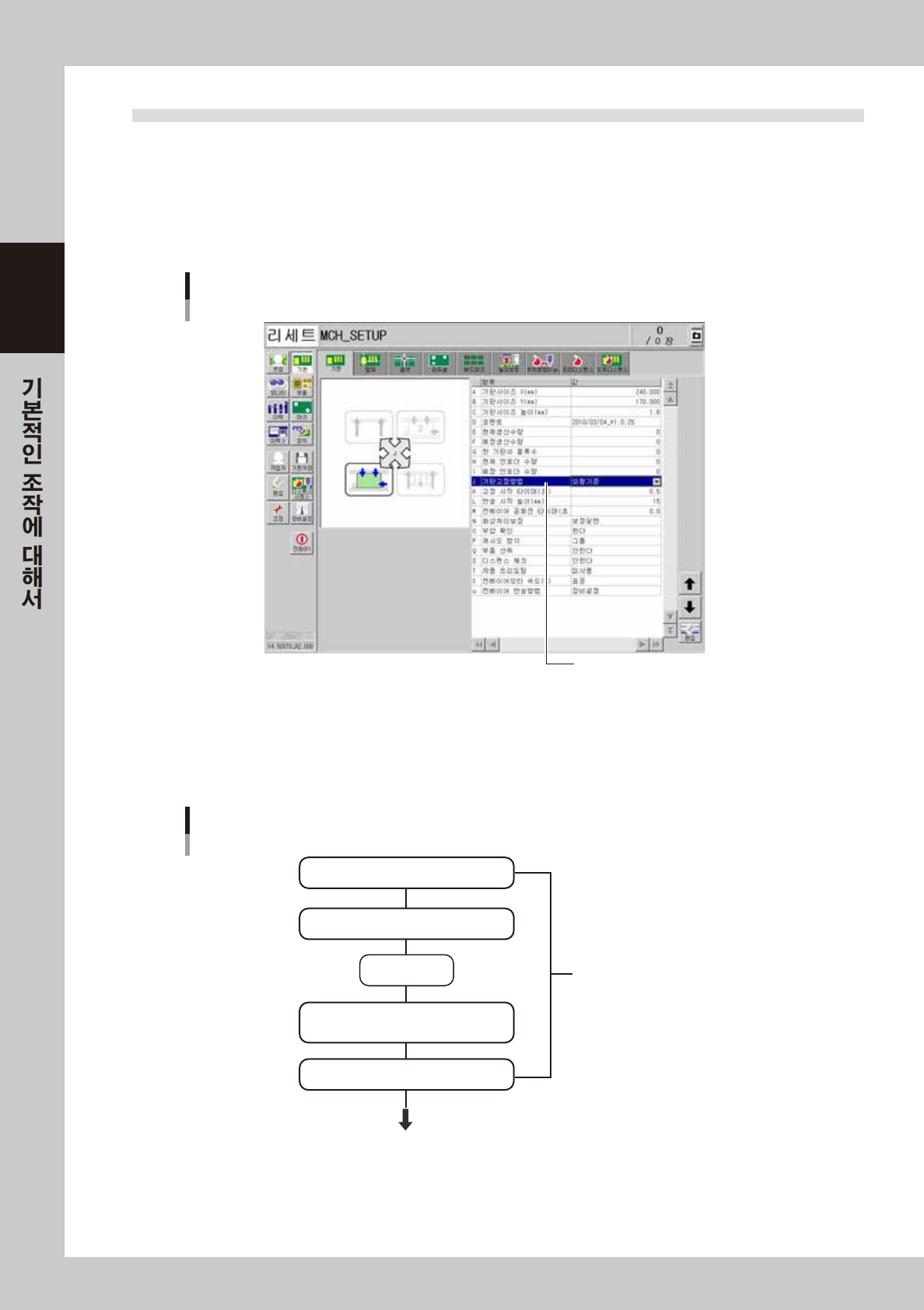

3.3 컨베이어의 셋업
생산 기판 (PCB) 을 전환함에 따라, 그 기판에 맞춰서 컨베이어 유니트를 조정할 필요가 있습니다.
여기에서는 컨베이어 유니트의 셋업전환에 대해서 설명합니다.
기판고정 방법
기판 (PCB) 고정 방법은 일반적으로「외형기준」으로 합니다 . 기판의 틀을 들어올려 기판누름 플레이트에 끼워서 고정합
니다 . 기판의 틀 이외는 푸쉬업 핀을 사용해서 기판을 지탱합니다 .
기판고정 방법의 확인
기판고정방법
68210 -N7-0 0
3.3.1 작업의 흐름
기판고정 방법에 맞춰서 다음과 같이 컨베이어의 셋업 전환을 실행해 주십시오 . 각 컨베이어 유니트의 조정
방법은 후술에서 설명합니다.
셋업작업의 흐름
컨베이어 폭을 조정한다
비상정지 ON
메인 스톱퍼를 상승시킨다
기판누름 플레이트를 조정한다
(필요에 따라)
푸쉬업 핀을 배치한다
컨베이어 셋업 작업내용
그 다음 작업으로 （헤드부의 셋업）
67206-N7-10
2-19
2

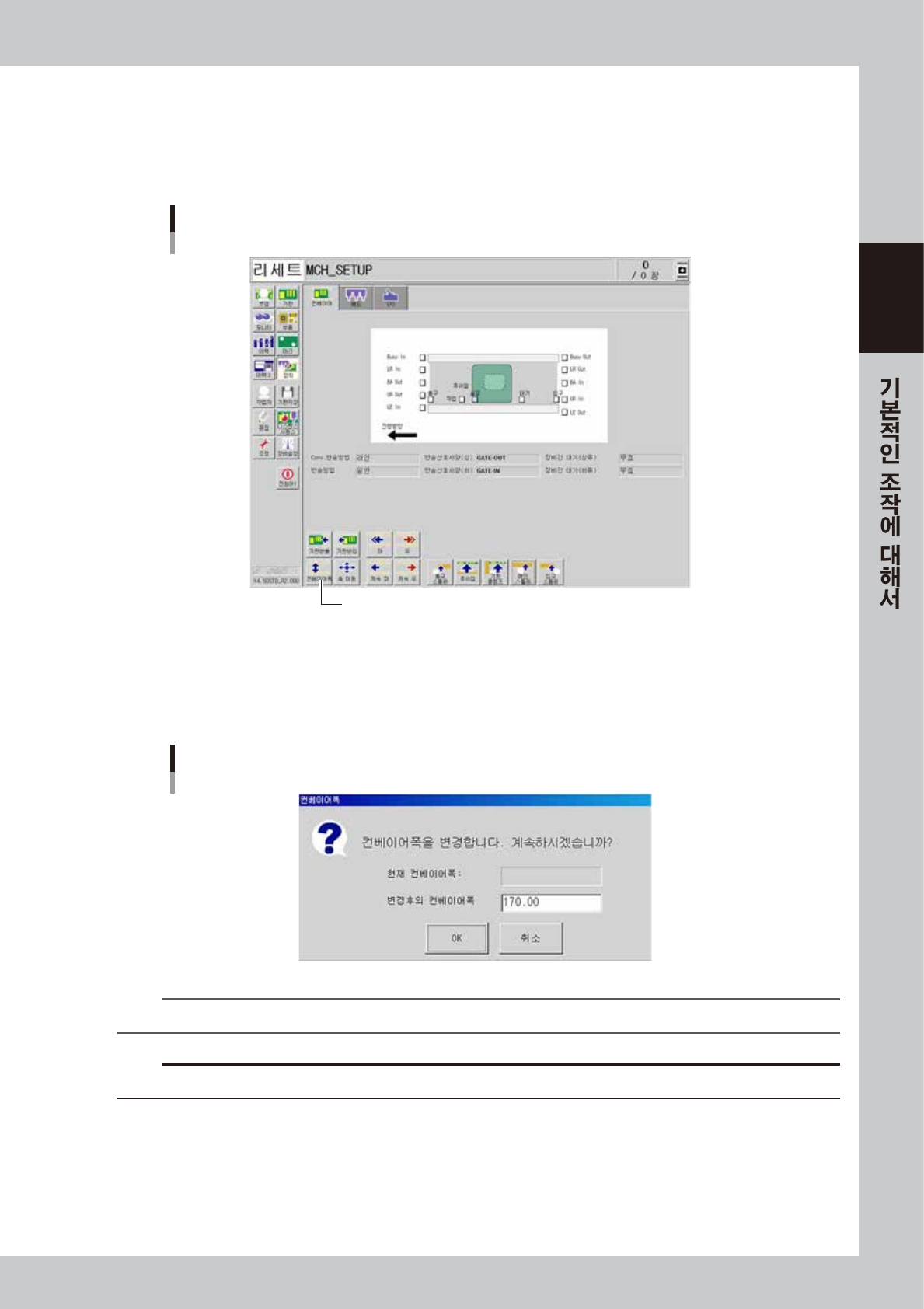

3.3.2 컨베이어 폭의 변경
컨베이어 폭을 생산할 기판폭에 맞춥니다.
1
[ 장치 ]-「컨베이어」화면을 표시합니다 .
[장치] -「컨베이어」화면
[컨베이어 폭] 버튼
68211-N 7- 00
2
[ 컨베이어 폭 ] 버튼을 누릅니다 .
컨베이어 폭 대화창이 표시되므로 , 컨베이어 폭을 확인하고 [OK] 버튼을 눌러 주십시오 . 컨베이어가
지정된 폭으로 변경됩니다 .
「컨베이어 폭」대화창
68212-N7-00
참고
기판 데이터가 로딩되어 있을 경우는 ,「변경후의 컨베이어 폭」에 로딩한 기판 데이터의 기판 폭이 표시되어 있습니다.
c
주의
컨베이어 폭 조정시 , 컨베이어 레일이 다른 컨베이어 유니트와 푸쉬업 핀 등에 닿지 않도록 주의해 주십시오 .
