5-76
5
8.2 높이보정 전개
기판정보의 도트 디스펜스 데이터를 이용해서 높이보정 전개를 실행하면 , 높이보정 데이터가 자동적으로
작성됩니다 .
다음과 같이 높이보정 전개 방법에 대해서 설명합니다.
c
주의
전개한 데이터는 원상태로 되돌릴 수 없습니다 . 전개하기 전에 기판 데이터를 다른이름으로 저장해 두실것을 권장합니다 .
n
요점
• 「높이보정」탭내의 마크 번호는 디폴트로「0」번으로 되어 있으므로 , 전개후에 재입력 할 필요가 있습니다.
• 2 점 높이보정에는 대응하지 않습니다.
• 「높이보정」탭내에 이미 정보가 있을 경우는 , 사용하지 않는 레코드부터 순서대로 높이보정 정보를 전개합니다.
1
「편집」을 기동합니다 .
「셋업」화면의 [ 편집 ] 버튼을 눌러주십시오 .
「편집」의 기동
[편집] 버튼을 누른다
68554-N7-00
c
주의
높이보정 전개는 편집중인 파일에 대해서는 실행할 수가 없습니다 .
높이보정 전개할 기판데이터를 편집하고 있을 경우는 , 기판데이터를 저장하고 , 디스펜스 전개를 실행한 후에 , 재차 기판 데이터
를 읽어 주십시오 .
참고
「편집」화면에 대해서는 , 제7 장「1.2 편집 화면의 구성」을 참조해 주십시오 .
5-77
5
2
높이보정 전개를 실행할 기판데이터를 선택합니다 .
「파일」메뉴의「기판데이터 열기 (O)」를 선택 또는 , 도구바의 [ 기판데이터 열기 ] 를 클릭해 주십시오 .
「기판선택」화면이 표시됩니다 .
1. 「폴더」란에 표시되어 있는 경로를 확인합니다 .
실행할 기판이 등록되어 있는 경로가 아닐 경우, [ 폴더 ] 버튼을 눌러서 경로를 선택해 주십시오 .
2. 파일의 종류를 선택합니다 .
3. 기판을 클릭하고 , [ 선택 ] 버튼을 누릅니다 .
기판 데이터가 로딩되고 ,「편집」화면이 표시됩니다 .
기판의 선택
경로를 확인
파일 종류를 선택
68555-N7- 0 0
「편집」화면
68556-N7-00
5-78
5
3
도트 디스펜스 파라미터를 표시합니다 .
트리뷰의「도트 디스펜스」아이콘 , 또는 메인뷰의「도트 디스펜스」탭을 클릭해 주십시오 .
4

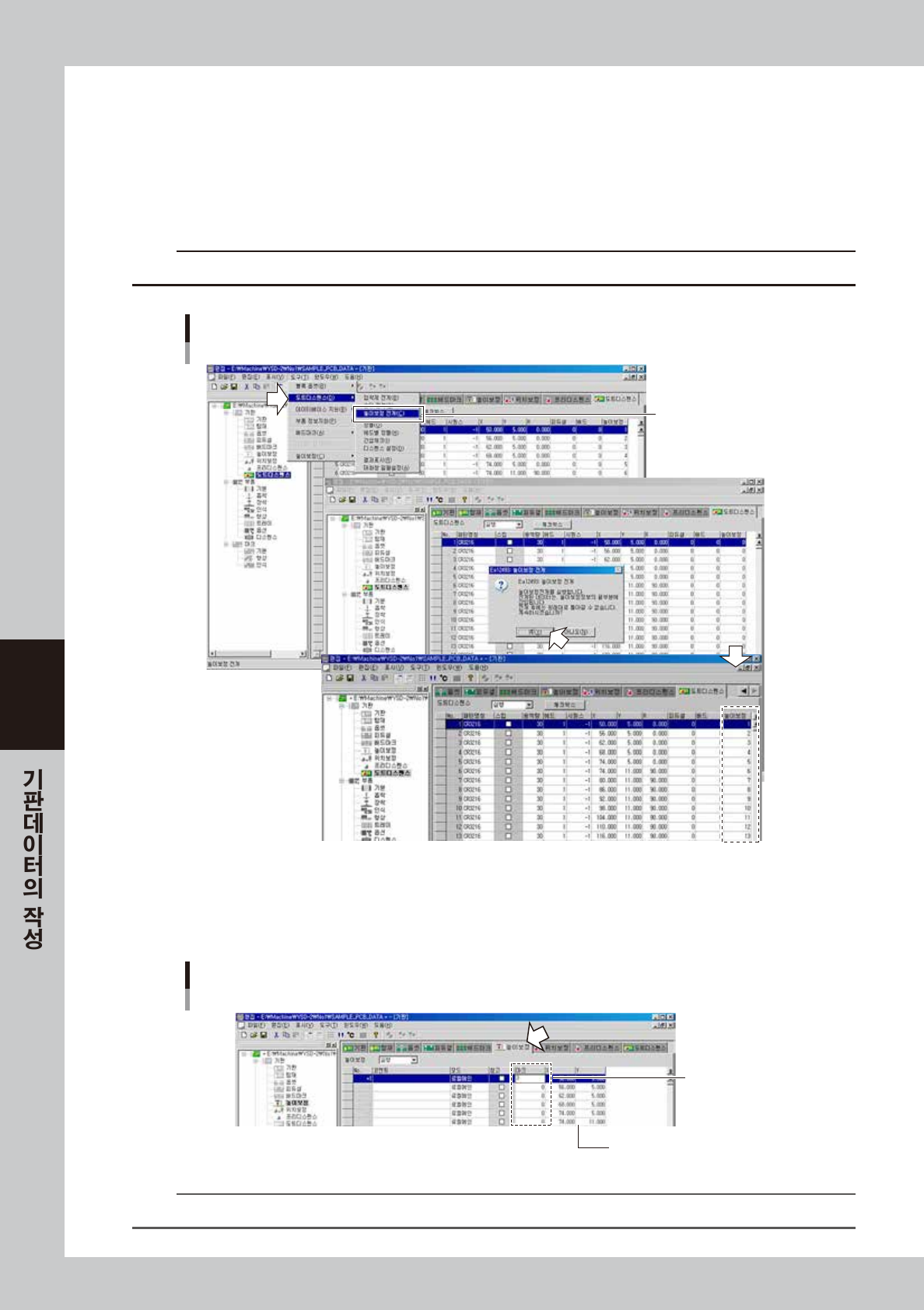

높이보정 전개를 실행합니다 .
「도구 (T)」메뉴의「도트 디스펜스 (D)」에서「높이보정 전개 (C)」를 선택합니다 .
높이보정 전개가 실행되며 , 도트 디스펜스 데이터대로 높이보정 좌표가 작성됩니다 .
c
주의
높이보정 전개를 실행하면 , 도트 디스펜스 데이터의 높이보정은 덮어쓰기 됩니다 .
높이보정 전개
「높이보정 전개」를 선택
68557-N7- 0 0
5
마크번호를 입력합니다 .
높이보정용 마크번호를 입력해 주십시오 .
마크번호 입력
마크 번호를 입력
전개된 데이터가 표시된다
68558-N7-00
참고
전부 같은 숫자로 입력할 경우는 ,「편집 (E)」메뉴의「대체 (R)」기능을 사용해 주십시오 .
