4.9 도트 디스펜스 파라미터
디스펜스 헤드로 도포할 경우의 도트 디스펜스 파라미터를 설정합니다.
「기판」화면의「도트 디스펜스」탭을 열고 , 도트 디스펜스 파라미터를 확인 또는 설정합니다.
참고
• 부품정보와 탑재정보가 있을 경우, 디스펜스 전개 ( 본 장「7.1 디스펜스 전개」참조 ) 를 실행하면 , 자동적으로 디스펜스
정보를 작성할 수 있습니다.
• 티칭 기능을 사용해서 좌표를 입력할 수도 있습니다. 상세한 내용은 , 제 4 장「7. 도포위치의 확인과 수정」을 참조해
주십시오 .
도트 디스펜스 파라미터 화면
2
1
3 7 94 5 6 108 11
68521-N7-0 0
1. 도트 디스펜스 항목
도트 디스펜스의 실행 여부를 설정합니다 .
변경할 경우는 [ 편집 ] 버튼을 눌러 주십시오 .「스킵」으로 설정하면 , 패스운전합니다 .
2. 패턴명칭
도트 디스펜스의 명칭을 입력합니다 .
3. 스킵
도트 디스펜스의 실행 여부를 각각 설정합니다 .
4. 용액량
도트 디스펜스 할 용액량을 설정합니다 .
5. 헤드
도트 디스펜스에 사용할 헤드를 설정합니다 .
6. 시퀀스
여기에 입력하는 수치는 , 도트 디스펜스 동작시의 용액량과 헤드의 상하 스피드 동작 등이 설정된「디스펜스 시퀀스」를 참
조합니다 .
「-1」을 입력하면 노즐타입과 용액량에서 자동적으로 적정한 시퀀스가 선택됩니다 .
번호를 지정할 경우는 , 임의의 숫자를 입력해 주십시오 .
7. X, Y
도트가 겹치지 않도록 도트 디스펜스의 좌표를 설정합니다 .
8. R
디스펜스를 실행할 각도를 설정합니다 . 시계 반대방향이 플러스 방향 , 시계방향이 마이너스 방향이 됩니다 .
5-34
5
9. 피듀셜
도트 디스펜스를 실행할 때에 사용하는 피듀셜 번호를 설정합니다 .
피듀셜 기능을 사용하지 않을 경우에는 ,「0」을 설정합니다 .
10. 배드 ( 배드마크 )
도트 디스펜스를 실행할 때에 사용하는 배드마크 번호를 설정합니다 .
배드마크를 사용하지 않을 경우에는 ,「0」을 설정합니다 .
11. 높이보정
옵션인 레이저 유닛을 겸비하고 있을 경우에 표시됩니다 .
「높이보정」탭에서 설정정한 데이터 번호를 입력합니다 .
높이보정 기능을 사용하지 않을 경우는 ,「0」을 입력합니다 .
5-35
5
5. 부품 정보의 작성
기판에 디스펜스 할 부품 데이터를 작성합니다 . 부품정보는 등록부품명마다 아래 그림과 같이 각종 파라미터를
가지고 있습니다 . 이들 파라미터를 설정할 때는 , 데이터베이스에서 비슷한 형상의 샘플 데이터를 복사하여 ,
상이한 파라미터만 변경하면 간단합니다 .
또한 , 디스펜서에서는 , 이들 파라미터중 ,「기본」「형상」「디스펜스」의 각 파라미터를 설정합니다 .
여기에서는 , 대표적인 부품별로 각 파라미터의 설정방법에 대해서 설명합니다 .

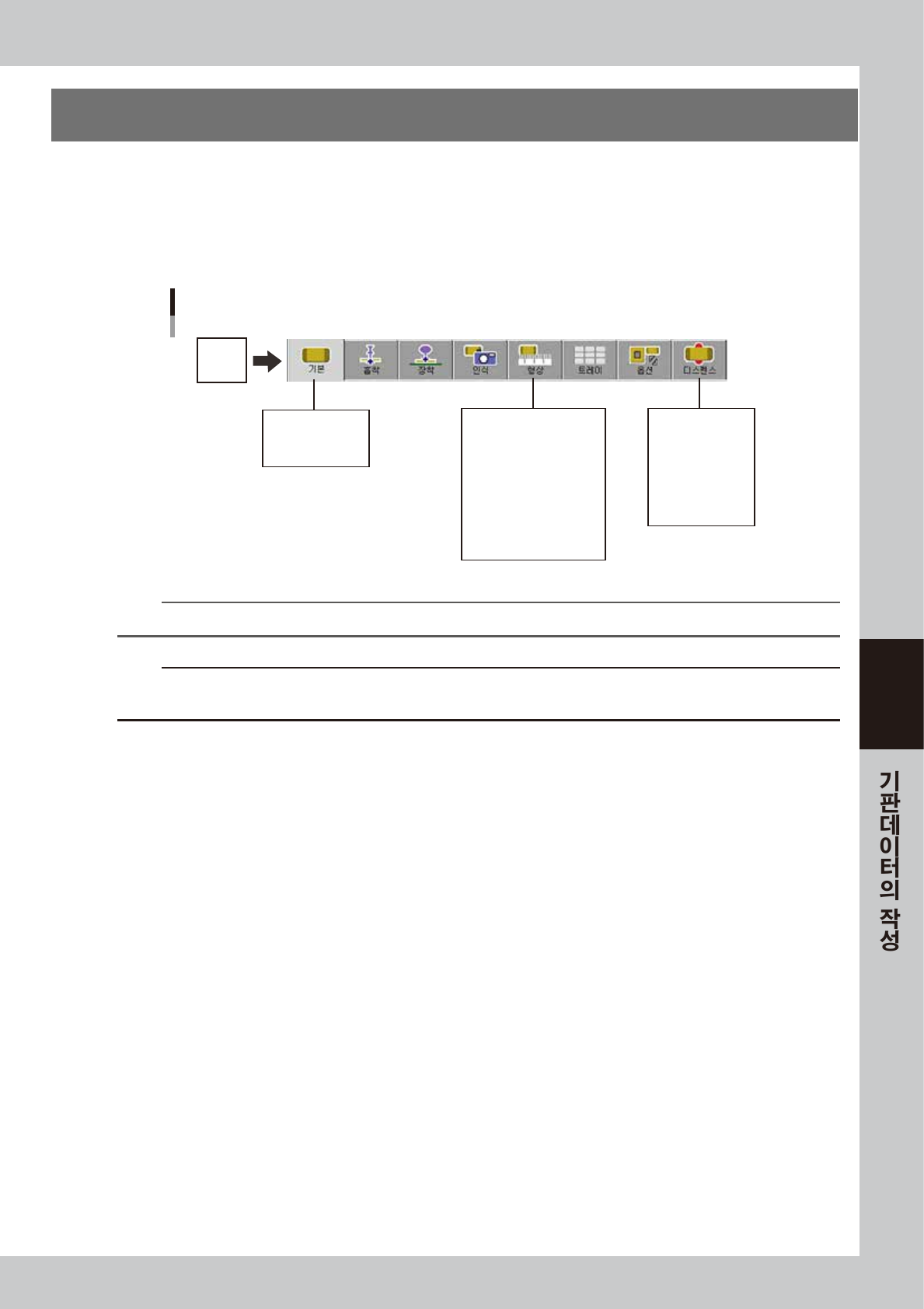

부품
부품 파라미터의 구성
보정그룹
보정타입
데이터베이스 번호
사용노즐
디스펜스 노즐
토출 용액량
기준위치 XY
도포범위 XY
도트 수 XY
도포 각도 옵셋
솔더 타입의 경우에 설정
(보정그룹)
(보정타입)
외형 사이즈 XY
검출라인 위치
검출라인 폭
리드수량
리드피치
반사 리드길이
68522-N7-00
참고
표시되는 파라미터는 , 사양 또는 선택한 부품과 부품공급 형태에 의해 달라집니다.
c
주의
「형상」탭의 파라미터는 솔더타입의 경우에 설정합니다 . 보정타입이「심플 BGA」「BGA」「실플 플립칩」「플립칩」「마크」
「특수장방형」「중심검출」「인식없음」「스마트 인식」「미설정」은 지원 대상이 아닙니다 .
