3.2 YGX 에서 VIOS 저장
1
YGX 기판데이터를 표시합니다 .
1. 「파일 (F)」메뉴의 「기판데이터 열기 (O)」를 선택 , 또는 도구바의 [ 기판데이터 열기 ] 버튼을 누르면
「기판선택」화면이 표시됩니다 .
2. 「파일 종류」를「YGX(*.ygx)」로 설정합니다 .
3. [ 폴더 ] 버튼을 누르고 , 변환하고 싶은 데이터가 들어있는 폴더 (「No.1」폴더 ) 를 선택합니다 .
4. 기판데이터가 표시되면 , 변환하고 싶은 데이터를 고르고 [ 선택 ] 버튼을 누릅니다 .
기판데이터 열기 변환할 데이터를 선택
「YGX」 기판데이터 열기
YGX(✽ygx)」를 선택한다
68725-N7-00
7-23
7
2
VIOS 데이터로서 저장합니다 .
1. 「파일 (F)」메뉴에서 「기판데이터를 다른 이름으로 저장 (A)」을 선택합니다 .
「기판저장」화면이 표시됩니다 .
2. 「파일 종류」를「VIOS」로 설정하고 , 「데이터명」란에 파일명을 입력합니다 .
3. 저장폴더를 확인합니다 . 저장폴더를 변경하고 싶은 경우는 , [ 폴더 ] 버튼을 누르고 데이터의 저장폴
더 (「No.1」폴더 ) 를 선택합니다 .
4. [ 저장 ] 버튼을 누릅니다 .
등록할 파일명을 입력 「VIOS」를 선택한다
「VIOS」 기판데이터의 저장
68726-N7-00
c
주의
VIOS 형식의 데이터는 「No.1」디렉토리 내에서만 기능합니다 .
c
주의
파일형식을「YGX」이외로 설정한 경우 , 일부의 정보를 저장할 수 없으므로 , 그 정보에 관계된 기능을 사용할 수 없을 가능성이
있습니다 .
7-24
7
4. 도포의 추가
•
삭제
기존의 기판 데이터에 추가로 도포할 부위와 불필요한 부위가 있을 경우 , 도트 디스펜스 정보의 작성방법을 설명
합니다 . 부품정보와 탑재정보가 있을 때의 디스펜스를 전개해서 작성할 경우와 , 부품정보와 탑재정보 없이 디스
펜스를 전개하지 않을 경우는 작성순서가 다르므로 , 디스펜스의 전개여부에 따라서 작성해 주십시오 .
4.1 도포의 추가
█
디스펜스를 전개할 경우
1
부품 데이터를 추가합니다 .
[ 부품 ] 화면을 열고 부품정보를 추가합니다 .
상세한 내용은 제 5 장「5. 부품정보의 작성」을 참조해 주십시오 .
2
탑재 데이터를 추가합니다 .
[ 기판 ]-「탑재」화면을 열고 마지막 행에 파라미터를 추가합니다 .
상세한 내용은 제 5 장「4.2 탑재 파라미터」를 참조해 주십시오 .
3
기판 데이터를 저장합니다 .
[ 기판저장 ] 버튼을 눌러서 데이터를 저장해 주십시오 .
4
대화창 일괄설정을 실행합니다 .
[ 편집 ] 버튼을 눌러서「편집」화면을 표시합니다 .「도구」-「도트 디스펜스」-「대화창 일괄설정」의
「전개」나「정렬」란의 항목을 설정해서 실행합니다 .
상세한 내용은 제 5 장「7.1 디스펜스 전개
█
대화창 일괄설정」을 참조해 주십시오 .

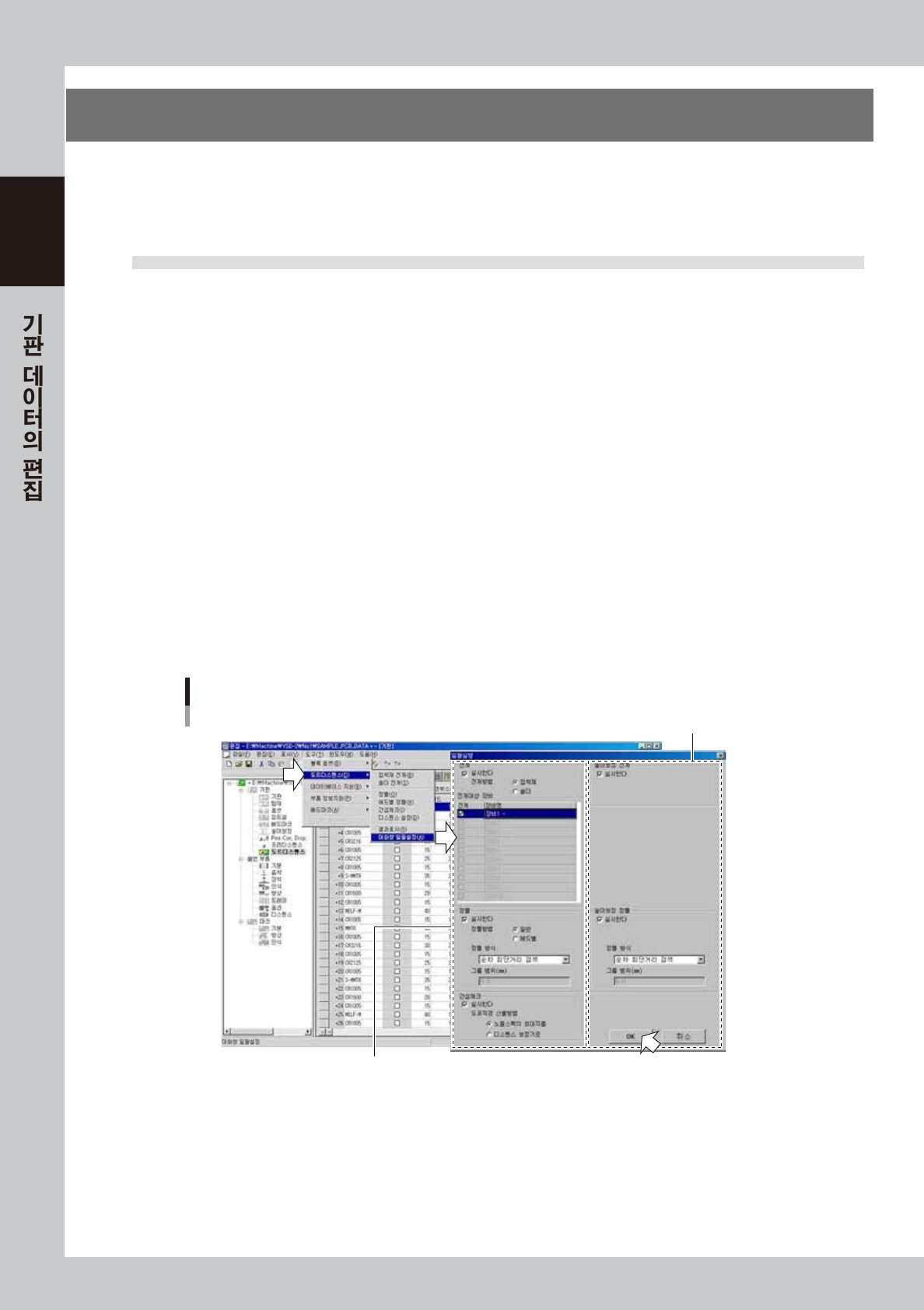

디스펜스 전개
일괄설정
각 항목을 설정한다
높이조정(옵션) 기능 사용시 설정
68727-N7-00
