6-2
6

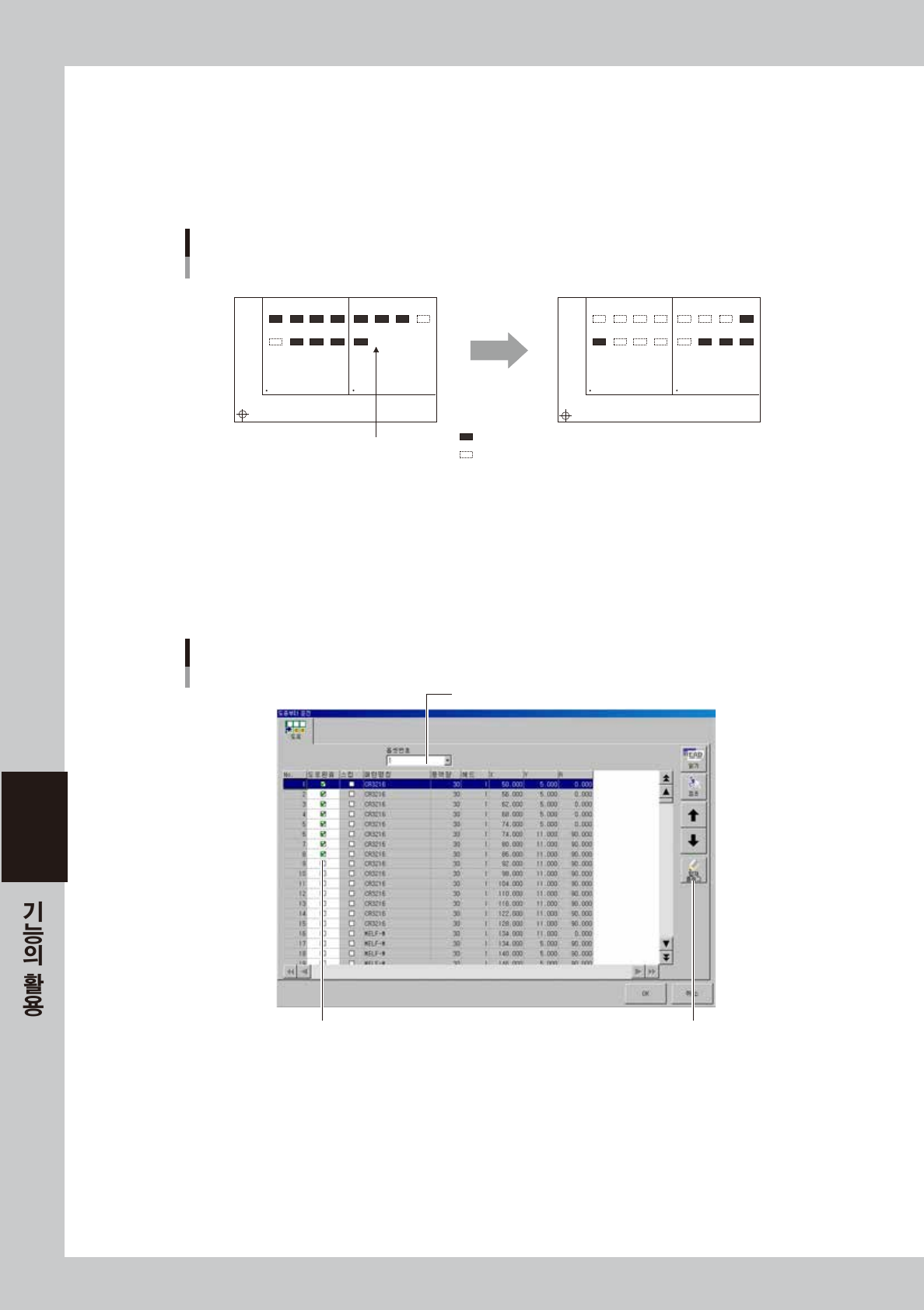

1.1.1 저장되어 있는 데이터 읽기
자동운전을 도중에서 리세트하면 자동적으로 그 때의 상태가 저장됩니다. 「도중부터 운전」대화창의 [ 읽기 ]
버튼을 누르면 , 작업을 중단했을 때의 정보가 읽혀집니다.
자동운전을 재개하면 , 정지되었던 시점의 상태부터 계속해서 도포할 수가 있습니다.
또한 , 에러에 관한 정보도 저장되어 있으므로 , 어떠한 이유로 도포되지 않은 데이터의 도포도 실행합니다.
저장되어 있는 데이터를 읽은후
자동운전 재개
1
5
블록 NO.1
도포 재개
블록 NO.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
블록 NO.1 블록 NO.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
: 도포
: 미도포
리세트
67600-N7-00
1.1.2 탑재 플래그의 편집
탑재번호를 지정함에 따라, 특정의 포인트만 도포할 수가 있습니다.
또한 도포 도중에 정지 , 리세트한 경우, [ 읽기 ] 버튼을 눌러서 데이터를 읽은 후 , [ 탑재 플래그 ] 버튼으로
각 도포 포인트의 「도포완료」수정을 할 수 있습니다.
단 , 이 기능은 첫장째의 기판에만 유효하고 , 그 다음 기판부터는 일반적인 도포작업을 실행합니다.
[탑재 플래그] 버튼
탑재 플래그의 편집
「옵셋번호」 선택박스
도포완료 플래그
68601-N7-00
6-3
6
2. 티칭과 트레이스
2.1 트레이스 기능
트레이스 기능이란 , 카메라와 헤드 등의 티칭 유니트가 자동적으로 목적위치에 이동하는 기능입니다.
주로 입력되어 있는 XY 좌표축을 확인하는 목적으로 사용합니다.
1
기판을 고정합니다 .
컨베이어에 기판을 고정합니다 .
2
[ 티칭 ] 버튼을 눌러서 , 티칭화면을 표시합니다 .
「기판」정보의「탑재」,「옵셋」,「피듀셜」,「배드마크」,「높이보정」,「위치보정 Disp.」,
「프리 디스펜스」,「도트 디스펜스」탭에 [ 티칭 ] 버튼이 있습니다 . [ 티칭 ] 버튼을 눌러서 , 티칭화면을
표시해 주십시오 .

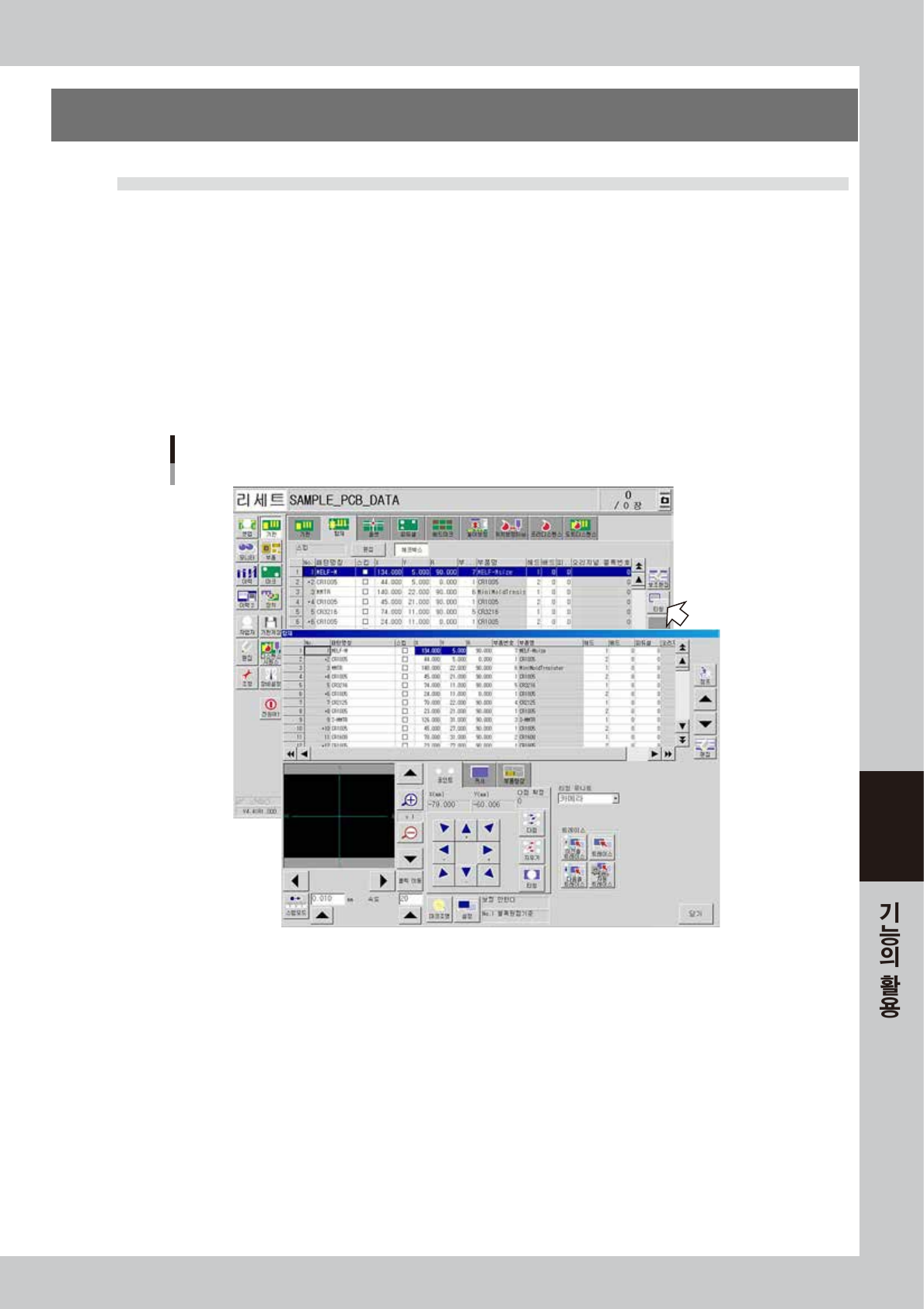

티칭화면 열기
68602-N7-00
6-4
6
3
조건을 설정합니다 .
다음 설명을 참조해서 설정해 주십시오 .

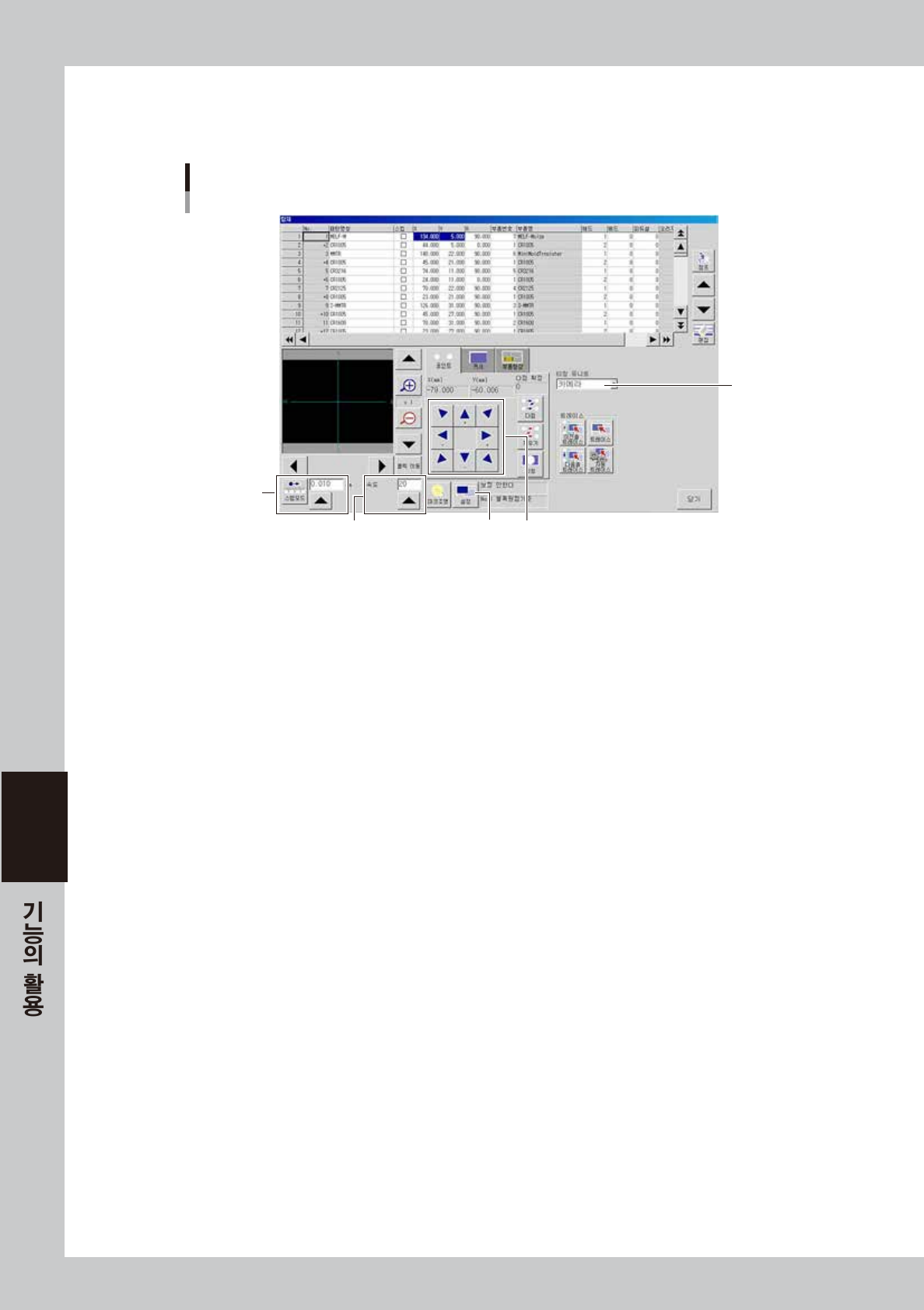

티칭조건 설정
1
3
축이동 버튼
4
2
68603-N7-00
1. 티칭 유니트
지정한 좌표위치로 무엇을 이동시킬지 지정합니다 . 「카메라」,「첫번째 헤드」,「마지막 헤드」중
하나를 선택합니다 . 일반적으로「카메라」를 선택합니다 .
2. 스탭모드
헤드의 이동을 보다 정밀하게 이동시킬 수 있습니다 .
[ 스탭모드 ] 버튼이 눌러져 있는 동안은 , 설정한 이동거리가 우선시됩니다 . 따라서 , 축이동 키를 계
속 눌러도 연속이동은 , 설정한 거리를 우선하므로 고속이동은 되지 않습니다 .
[ 스탭모드 ] 버튼
장비의 헤드를 미세조정할 때 사용합니다 . 축이동 키를 1 회 누르면 설정한 거리 (mm) 만큼만 헤드가
이동합니다 . 설정할 수 있는 거리는 , 0.000~10.000mm 입니다 .
3. 속도
티칭 유니트의 이동속도를 설정합니다 . 1~100 까지의 사이에서 임의로 설정할 수 있습니다 . 축이동
키를 눌러서 이동합니다 . 버튼을 계속 누르면 , 연속이동에서 고속이동으로 바뀝니다 .
「10」 또는 「20」으로 설정하면 동작이 느려 보이지만 , 안전을 고려하여 처음엔 느린 속도설정을 권
장합니다 .
