5.1.1 프리도팅 기능의 설정
1
도트 스테이션 기능을 추가합니다 .
1. 「셋업」화면의 [ 장비설정 ] 버튼을 누릅니다 .
2. 「공장설정」의 도트 스테이션 항목을 「있음 (A 형 )」으로 설정합니다 .
공장설정 정보
자동 프리도팅 기능의 설정
공장설정 「도트 스테이션」의 항목을「있음(A형)」으로 설정
68429-N7-00
4-38
4
5.1.2 프리도팅 위치좌표의 설정
도트 스테이션상에 프리 도팅할 X,Y 좌표를 입력합니다.
1
도트기준을 설정합니다 .
도트 스테이션상에 프리도팅을 시작할 좌표를 도트기준이라고 합니다 .
1. 「장비설정」의 「도트 스테이션」화면을 표시합니다 .
2. 「도트기준」의 X,Y 좌표를 설정합니다 . 프리도팅 장소는 페이퍼의 X 방향 우측단부터 3mm, Y 방향
은 페이퍼 선단에서 5mm 안쪽으로 설정합니다 . (Z 좌표는 설정 불필요 )
도트 스테이션
프리 도팅 위치좌표의 설정
도트 스테이션
68430-N7-00
2
도트 매트릭스를 설정합니다 .
프리도팅의 간격 , 개수의 설정을 도트 매트릭스 항목에 설정합니다 .
1. 「피치」란에 도트 스테이션상에 자동 프리 도팅할 간격을 mm 단위로 입력합니다 .
2. 「개수」의 란에는 Y 방향의 프리도팅 개수를 입력합니다 .
도트 스테이션
프리도팅 위치
스테이션 기준
도트 기준
도포 범위
24mm
45mm
5mm
5mm
3mm
3mm
디퓨져(Diffuser)
67415 -N7-0 0
4-39
4
3
스테이션 기준을 설정합니다 .
도트 스테이션 수지판의 좌단 위치 좌표를 설정합니다 .
4
X,Y 에 프리 도팅시킬 영역의 치수를 설정합니다 .
X 를 24mm, Y 를 45mm 로 설정합니다 .
여기의 수치는 변경하지 마십시오 .
5
페이퍼 전송 타이머를 설정합니다 .
페이퍼 전송「타이머」 란에 도트 스테이션의 페이퍼 전송용 모터에 통전시킬 시간을 입력합니다 .
즉 , 페이퍼의 전송량을 나타냅니다 . 0.05 초 단위로 변경할 수 있습니다 .
5.1.3 도트 스테이션 정보의 설정
1
도트 스테이션 정보를 표시합니다 .
「장비설정」의 「도트 스테이션」 정보 화면을 표시합니다 .
2
도트 스테이션 정보를 설정합니다 .

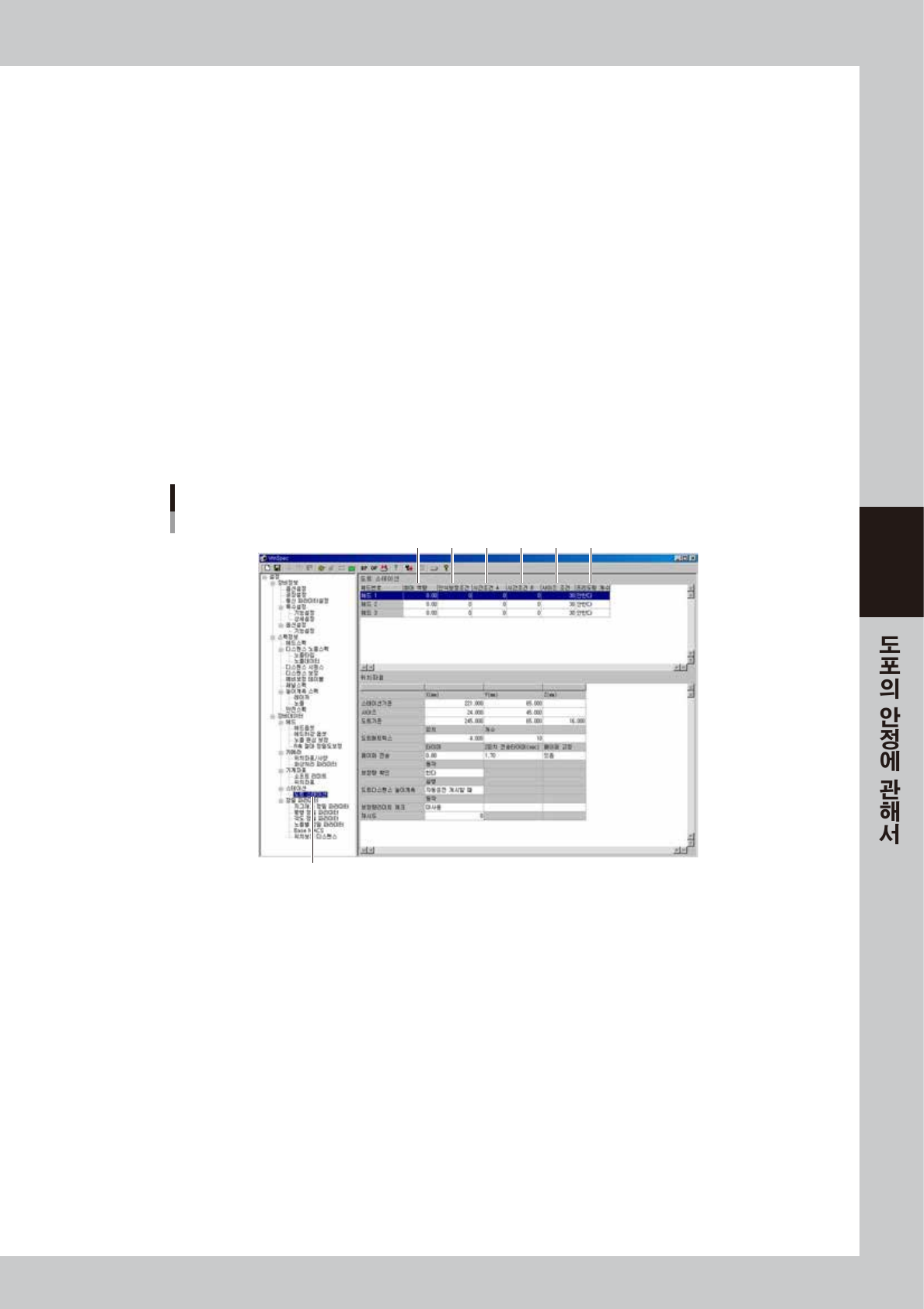

도트 스테이션 정보의 설정
도트 스테이션
1 2 3 54 6
68431- N 7-0 0
1. 최대 액량
「최대액량」란에 자동 운전중에 카운트된 총 디스펜스 소비액량（실린지 1 개를 다 쓴 경우）의 수치를 1000 으로 나눈
수치를 입력합니다 . 이 수치는 디스펜스액의 용액소진 경고에 사용됩니다 .（최대치 99999.99）
예를 들어 , 1357456 의 경우 1357.46 을 입력합니다 .
이 입력치에 달하면 , 경고부저가 울리고 메시지가 표시됩니다 . 옵션인 용액소진 예고 센서가 장착되어 있을 경우나 ,
이 기능을 사용하지 않을 경우는 0 을 입력하십시오 .
2. 인식보정 조건
「인식보정 조건」란에는 인식 피드백을 실행하기 위한 기판 장수를 입력합니다 . 여기에서 설정한 기판 장수만큼이
그 다음 기판에서 프리 디스펜스 데이터에 따라 도트 인식보정 동작을 합니다 .（최대 9999)
