4-48
4
█
보정량 클리어 방법
다음은 , 보정량을 클리어하는 방법에 대한 설명입니다 .
위치보정 디스펜스 인식에러가 발생했을 때의 보정량 클리어 방법
:
「Ea13001: 위치보정 디스페스 실패」에러가 표시되면 , 오퍼레이션 패널의「RESET」버튼을 누릅니다 .
프리 디스펜스 재시도때의 보정량 클리어 방법
:
「재시도 선택」화면에서「보정량 클리어」란에 체크하고 , [ 재시도 ] 버튼을 누르거나 , 또는 [ 리세트 ] 버튼을 누릅니다 .
「재시도 선택」화면
68439-N7- 0 0
█
설정방법
디스펜스 보정 재시도 기능을 사용하기 위한「장비설정」항목에 대해서 설명합니다 .
[ 장비설정 ]-「도트 스테이션」의「재시도」에 횟수를 입력합니다 .
설정 가능한 값은 0~14 회 입니다 .「0」으로 설정한 경우는 , 재시도하지 않습니다 .( 권장횟수 :5)
재시도 횟수
재시도 횟수를 입력한다
68440-N7-00
4-49
4
6. 디스펜스 시퀀스
기판상에 도포된 도트의 직경이 일정하지 않거나 , 본드 늘어짐 ( 꼬리 ) 과 도트가 기울어지는 등의 상태가 발생
할 경우 , 디스펜스 시퀀스를 편집함으로써 안정된 도포를 할 수가 있습니다 . 여기에서는 디스펜스 시퀀스의 편집
방법에 대해 설명합니다 .
6.1 도포 테스트
도트의 상태는 사용할 액종에 따라 달라집니다. 현재 상태를 파악하기 위해 초기수치 그대로 도포 테스트를
합니다. 기판상에 도포된 도트를 다음 상태의 여부에 대해 확인해 주십시오 .
•
스톱퍼의 기판에 대한 접촉상태
•
본드 늘어짐 ( 꼬리 ) 의 상태
•
도트의 불규칙 상태
위와 같은 현상이 나타날 경우는 디스펜스 시퀀스를 변경함으로서 안정된 도포를 할 수 있습니다.
6.2 디스펜스 시퀀스의 편집
디스펜스 시퀀스는 기판상에 안정된 도트를 도포하기 위해 토출 타이밍이나 상승속도 등을 편집하고 부품이
나 액종에 의한 불균형을 없애거나 , 사이클 타임을 상승시키기 위해 설정합니다.
1

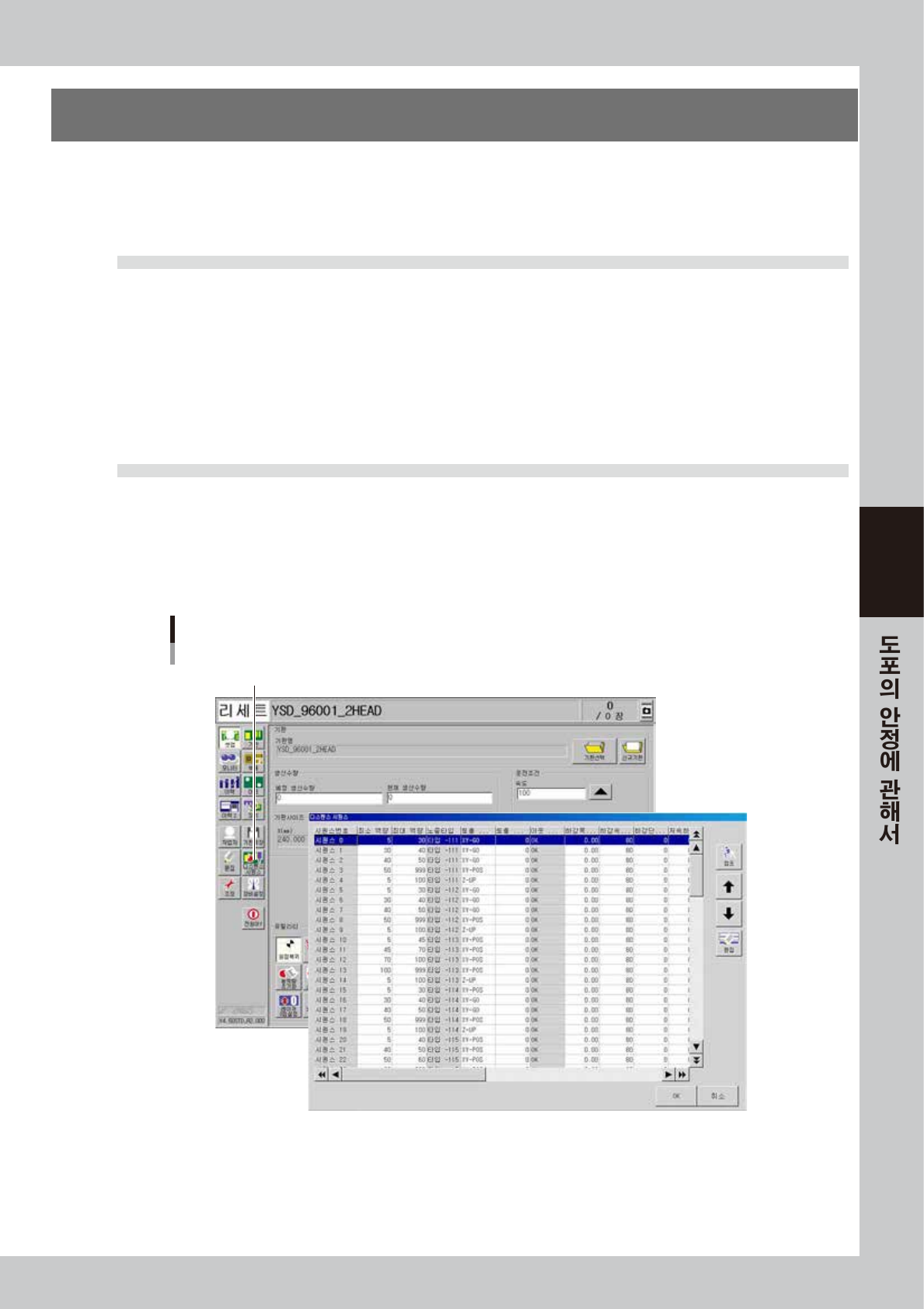

디스펜스 시퀀스의 편집화면을 표시합니다 .
1. 「셋업」화면의 [ 디스펜스 시퀀스 ] 버튼을 누릅니다 .
「셋업」화면
[디스펜스 시퀀스] 버튼
68441-N 7-0 0
4-50
4
2

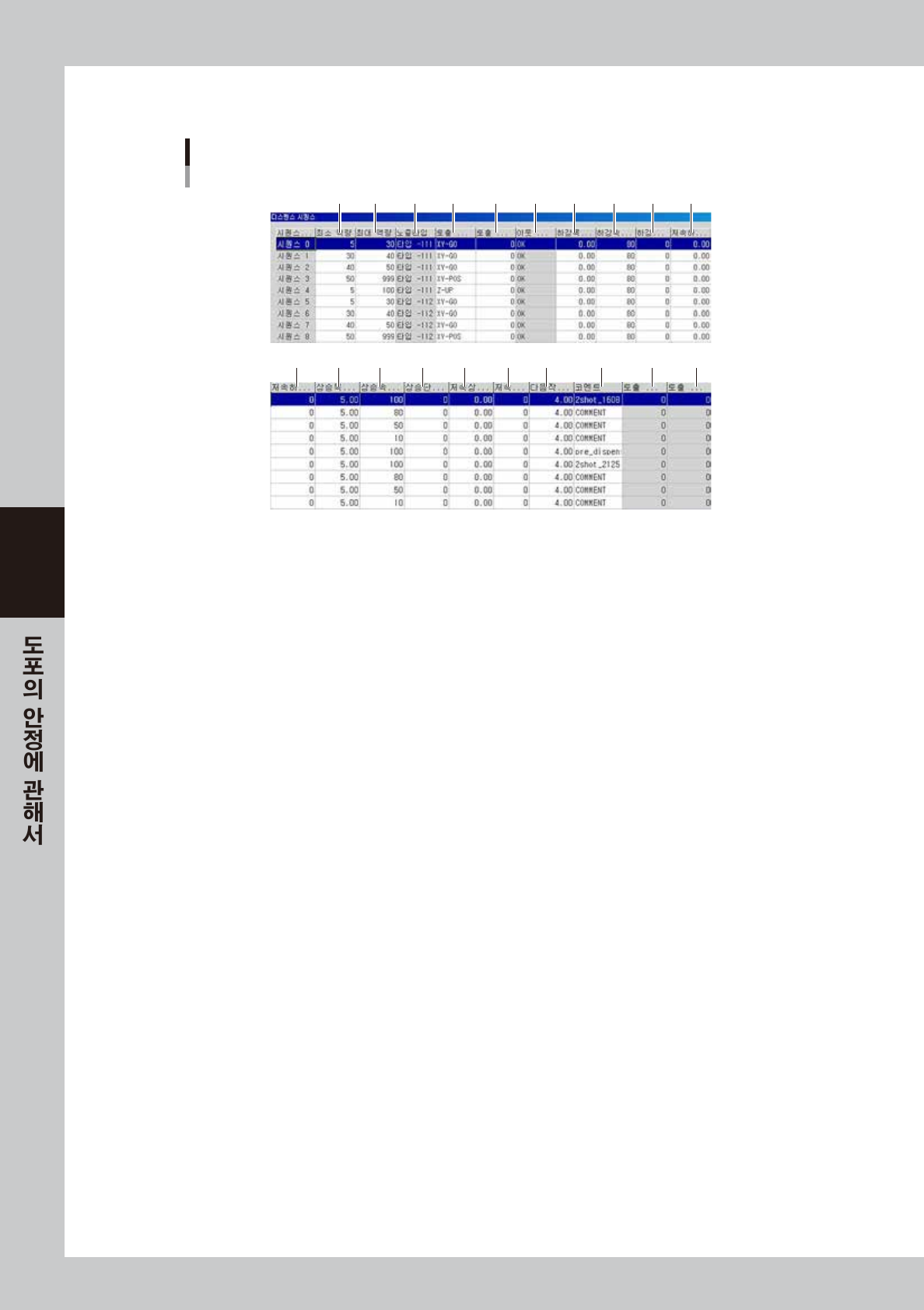

디스펜스 시퀀스를 편집합니다 .
디스펜스 시퀀스
1
11 12 13 14 15 16 17 18 19 20
2 3 4 5 6 7 8 9 10
68442-N7-00
1. 최소 액량
이 시퀀스넘버 토출동작을 적용할 최소 액량을 설정합니다 .
또한 , 기판 데이터상의 액량은 , 1 최소 액량과 2 최대 액량중 어느 시퀀스를 적용할지를 판별합니다 .
2. 최대 액량
이 시퀀스 넘버의 토출동작을 적용할 최대 액량을 설정합니다 .
3. 노즐타입
시퀀스가 적용될 노즐을 설정합니다 .
4. 토출 타이밍
접착제를 토출하는 밸브의 동작타이밍을 여기에서 설정합니다 .
XY-GO, XY-POS, Z-DOWN, Z-LOW, Z-UP 의 5 종류를 설정할 수 있습니다 .
