4-5 4 • 방식 마크 정 보의 체 크 방식을 표시합니 다 . ( 면적 / 주변길 이 , 진원 도 , 원매 칭 ) • 면적 (mm2) ( 에러시 빨간색 ) 면적 (mm2) 을 표시합니 다 . ( 기 준면적 과의 차 이 %( 면적 - 기준면 적 ) ÷ 기준면 적 ) • 하 한/기 준/상 한 기 준면적 과 면 적 공차에서 계 산한 하한 / 상한 값을 표시합니 다 . 하 한 = 기준 면적 X (…
4-4
4
1. 헤드 번호
풀다운 리스트의「헤드 1」「헤드 2」「헤드 3」「전부」중에서 도포 , 인식할 헤드를 선택합니다 .
참고
「셋업」화면에서 기동했을 경우는 , 디폴트로「전부」가 선택되어 있으며 , 자동 운전중 인식에 실패했을 경우는 , 실패한 헤드
가 선택됩니다.
2. 기판반출
기판을 반출합니다 .
3. 기판반입
기판을 반입하고 , 세팅위치에서 고정합니다 .
참고
[ 기판반출 ], [ 기판반입 ] 버튼은,「프리 디스펜스」탭 화면의 [ 편집 ] 버튼을 눌러서「실행」을 선택하면 , 사용할 수 있습니다.
4. 마크조정
인식결과가 표시되었을 때 이 버튼을 누르면 , 선택되어 있는 행의 트레이스를 실행합니다 . [ 예 ] 를 선택하면 , [ 마크조정 ]
화면이 표시됩니다 . 단 , 여기에서는 , 보정량 확인 설정에서 , 상기의「헤드선택」에 [ 전부 ] 로 설정해서 실행했을 경우는 ,
제일 마지막 헤드만 트레이스 할 수 있습니다 .
5. 실행
프리 디스펜스 정보에서 선택된 헤드로 해당하는 데이터를 참조해서 , 도포하고 인식을 실행합니다 .
6. 결과 지우기
인식 결과를 클리어합니다 .
7. 닫기
인식 결과를 클리어하고 , 화면을 닫습니다 .
3

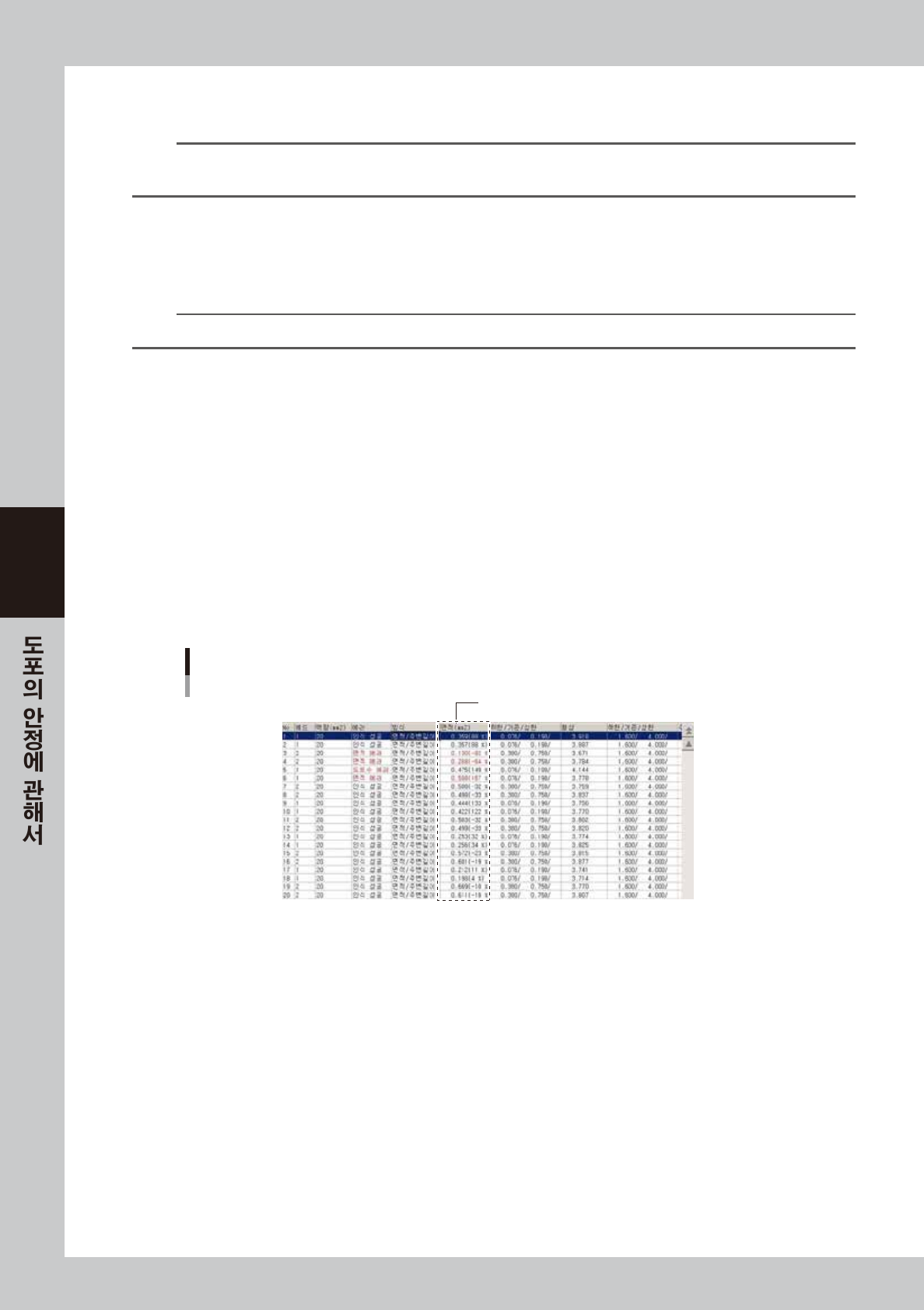

디스펜스 테스트의 인식결과를 확인합니다 .
디스펜스 테스트 결과확인
공차가 ±20이 되도록 에어압을 조정
68402-N7-00
•
No.
인식결과의 연번을 표시합니다 .
•
헤드
헤드 번호를 표시합니다 .
•
액량 (mm2)
도포 액량을 표시합니다 .
•
에러 ( 에러시 빨간색으로 표시 )
인식결과를 표시합니다 .
인식 성공 : 인식에 성공
도트수 에러 : 인식은 성공했으나 , 인식한 도트수가 맞지 않다
면적 에러 : 면적 공차범위외로 인식실패
형상 에러 : 형상 공차범위외로 인식실패
기타 에러 : 상기 이외의 에러
4-5
4
•
방식
마크 정보의 체크 방식을 표시합니다 . ( 면적 / 주변길이 , 진원도 , 원매칭 )
•
면적 (mm2)( 에러시 빨간색 )
면적 (mm2) 을 표시합니다 . ( 기준면적과의 차이 %( 면적 - 기준면적 ) ÷기준면적 )
•
하한/기준/상한
기준면적과 면적공차에서 계산한 하한 / 상한 값을 표시합니다 .
하한 = 기준면적 X (1- 면적공차÷ 100)
상한 = 기준면적÷ (1- 면적공차÷ 100)
면적공차가 100 일 때는 (0.000/ 기준면적 /----)
c
주의
일반적인 피듀셜 마크의 인식과는 계산식이 다릅니다 .
•
형상 ( 에러시 빨간색 )
다음과 같이 계산식을 표시합니다 . 형상체크 방식에 따라 다릅니다 .
면적 / 주변길이 : 주변길이÷√면적
진원도 : 외접원의 반지름 / 내외접원에서 구한 반지름 / 외접원의 반지름
원매칭 : 올록볼록 ( 凹凸 ) 면적비율
•
하한/기준/상한
면적 / 주변길이 : 형상정수와 형상공차에서 계산한 하한 / 상한값
하한 = 형상정수 X (1- 형상공차÷ 100)
상한 = 형상정수 X (1+ 형상공차÷100)
진원도 : 내외접원에서 구한 반지름과 형상공차로부터 계산한 하한 / 상한값
하한 = 내외접원에서 구한 반지름 X (1- 형상공차÷100)
상한 = 내외접원에서 구한 반지름 X (1+ 형상공차÷ 100)
원매칭 : 올록볼록 ( 凹凸 ) 면적비율이 형상공차 이내 ( 상한값만 ) < 형상공차
•
주위길이 (mm)
도트의 주위길이를 표시합니다 .
•
진원도 (%)
「마크」정보의「형상체크 방식」이「진원도」의 경우에 표시합니다 .
•
반지름 (mm)
「마크」정보의「형상체크 방식」이「진원도」「원매칭」의 경우에 표시합니다 . 계산값은 다음과 같습니다 .
진원도 : 내외접원에서 구한 도트의 반지름
원매칭 : 면적에서 구한 도트의 반지름
•
X, Y
프리 디스펜스 정보의 XY 좌표를 표시합니다 .
•
dX, dY
X, Y 방향의 인식좌표와의 차이를 표시합니다 .
4-6
4
2.3 자동 운전중의 디스펜스 테스트
자동 운전중의 프리 디스펜스 실행시에 도트인식 에러가 발생했을 경우, 다음과 같은 순서대로 디스펜스
테스트를 실행합니다. 도트 스테이션이 겸비되어 있지 않을 경우나 , 프리 디스펜스가「도트 스테이션상」으
로 되어 있지 않을 경우, 자동 운전중에 디스펜스 테스트는 실행할 수 없습니다.
에러 발생시의 플로우 차트
프리 디스펜스
운전 시작
도트 디스펜스
디스펜스 테스트
선택 화면
(디스펜스 테스트)
선택 화면
(재시도)
에러 클리어
에어압 조정
인식 결과
인식 에러
NG
OK
67402-N7-00
1
[ 에러 클리어 ] 버튼을 누릅니다 .
[ 에러 클리어 ] 버튼을 누르면 , 디스펜스 테스트의 동작선택 화면이 표시됩니다 .
도트인식 에러
