4-1
4
1. 도포의 안정
옵션인 도트 스테이션을 사용해서 도트 디스펜스를 실행할 때까지의 흐름을 다음과 같이 플로우 차트로 설명합
니다 .
도트 디스펜스의 플로우 차트
보정 타입
액량 보정
압력 조정
계산
설정 범위외
설정 범위외
보정 범위외
보정 범위내
디스펜스 보정
보정량 확인
도포량 확인 (확인용)
프리 디스펜스
보정량 리미트 체크 ※
디스펜스 테스트 (보정없음)
수동 압력조정
기준압력 확인
도포량 확인
보정 범위외
보정 범위내
프리 디스펜스 (보정량 확인)
도트 디스펜스
※ 「장비설정」 에서 「사용」 으로 설정했을 경우
67400-N7-00

4-2
4
2. 디스펜스 테스트 기능
2.1 개 요
본 기능은 , 미리 설정되어 있는 프리 디스펜스 정보에 따라서 프리 디스펜스를 실시하고 , 그 결과를 화면에
일람표시해서 도포상태의 확인 및 적정한 에어압을 설정할 수 있는 기능입니다.
일상의 생산 시작전이나 , 운전중에 인식에러가 발생했을 때, 이 기능을 사용해서 도포 상태를 확인하고
조정함으로 인해 적절한 도포 상태를 유지할 수 있게 됩니다. 도포의 테스트가 주 목적이므로 , 일반적인
프리 디스펜스와는 달리 보정 동작은 실시하지 않습니다. 리세트 상태에서의 디스펜스 테스트 실행은
「셋업」화면의 [디스펜스 테스트 ] 버튼으로 실시하고 , 자동 운전중에는 , 프리 디스펜스의 인식 에러가
발생할 경우, 동작 선택 화면이 표시되므로 , 화면내의 버튼을 선택해서 실시할 수가 있습니다.
임의의 액량으로 지정한 도포 횟수를 실행할 경우는, 제 6 장「4.1 조정 화면에서의 디스펜스 테스트」를
참조해 주십시오 .
디스펜스 테스트의 플로우 차트
디스펜스 테스트
시작
종료
도포
면적이 크다 ⇒ 에어압을 내린다
면적이 작다 ⇒ 에어압을 올린다
인식
인식결과
에어압 조정
NG
OK
674 01-N7- 0 0

4-3
4
2.2 디스펜스 테스트의 항목 설명
다음과 같이 디스펜스 테스트를 실행하고 각 화면의 항목에 대해서 설명합니다.

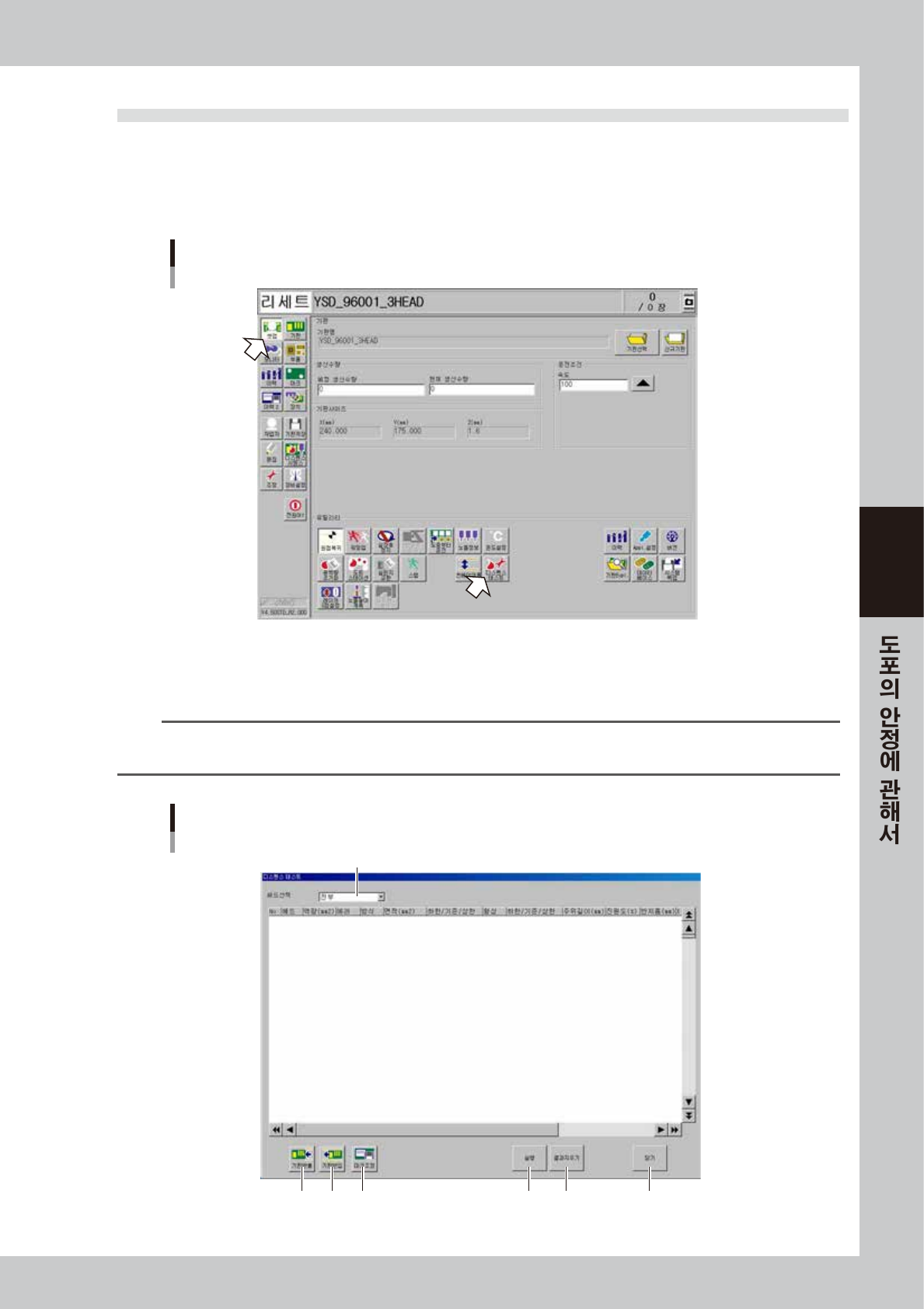

1
디스펜스 테스트 화면을 표시합니다 .
「셋업」화면의 [ 디스펜스 테스트 ] 버튼을 눌러 주십시오 .
디스펜스 테스트
68400-N7-00
2
디스펜스 테스트를 실행합니다 .
도트 스테이션상에 도포할 경우는 , [ 실행 ] 버튼을 누릅니다 .
참고
[ 기판 ]-「프리 디스펜스」탭 화면의 [ 편집 ] 버튼을 눌러서 , [ 실행 ] 을 선택했을 경우는, 기판상에 디스펜스 테스트를 실행
할 수 있습니다 . [ 기판 반입] 버튼을 누르고 , 기판을 세팅한 후에 [ 실행 ] 버튼을 눌러 주십시오 .
「디스펜스 테스트」화면
1
2 3 54 6 7
684 01-N7-0 0
