인식테스트를 실행합니다 .
[ 인식테스트 ] 버튼을 누르고 , 패턴을 정확하게 인식할 수 있는지 확인합니다 . 몇 회 정도 인식테스트를
반복해서 , 에러가 발생하지 않으면 완료입니다 .
인식에러가 발생된 경우에는 , 인식 파라미터의 「마크검출범위」가 적절한지 확인하여 주십시오 .
아래 그림의 왼쪽과 같이 마크검출 범위가 너무 커서 다른 마크가 검출범위에 들어왔을 때는 좁게 , 반대
로 오른쪽과 같이 마크검출 범위가 너무 작을 경우는 크게 하여 주십시오 .
마크 검출범위
마크 검출범위의 조정
마크검출 범위가 너무 넓어서,
다른 마크가 인식범위에 들어와 버림.
마크검출 범위가 너무 좁아서,
패턴이 인식범위로부터 나와버림
마크검출 범위를 작게 한다
마크검출 범위를 크게 한다
67544-N7-00
e
마크조정 화면을 닫습니다 .
[OK] 버튼을 눌러 주십시오 .
r
데이터를 저장합니다 .
버튼 에리어의 [ 기판저장 ] 버튼을 누르고 , 데이터를 저장해 주십시오 .
5-67
5
6.6.2 패턴매칭의 사용방법
패턴매칭은 피듀셜 마크와 같은 식으로 사용할 수 있습니다. 이럴 경우, [ 기판 ]-[ 피듀셜 ] 의 「마크１」과
「마크２」에 패턴등록한 마크 No.를 입력하여 주십시오 . （하기에 패턴매칭을 기판 피듀셜로서 사용하는 예
를 나타냅니다 .）

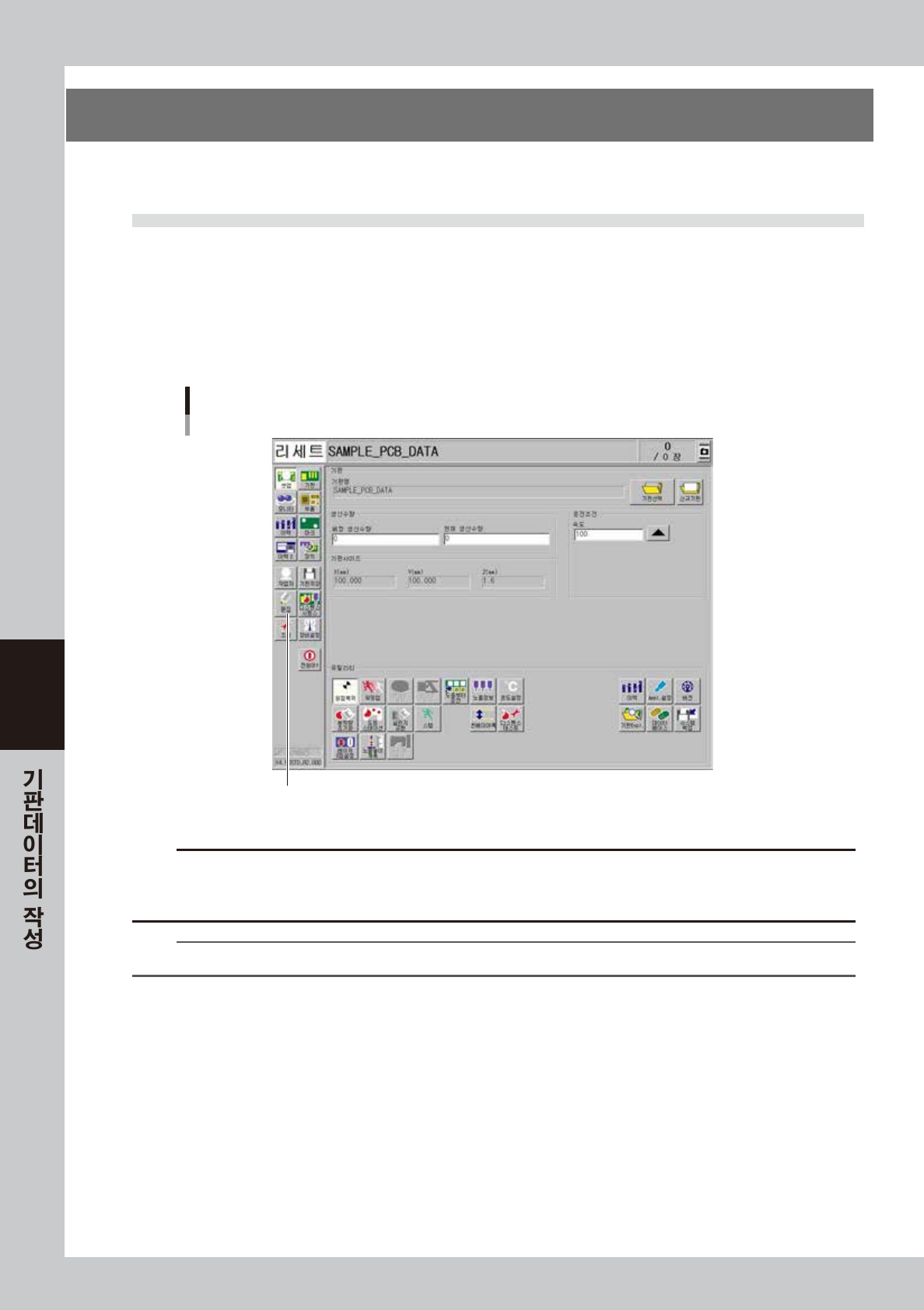

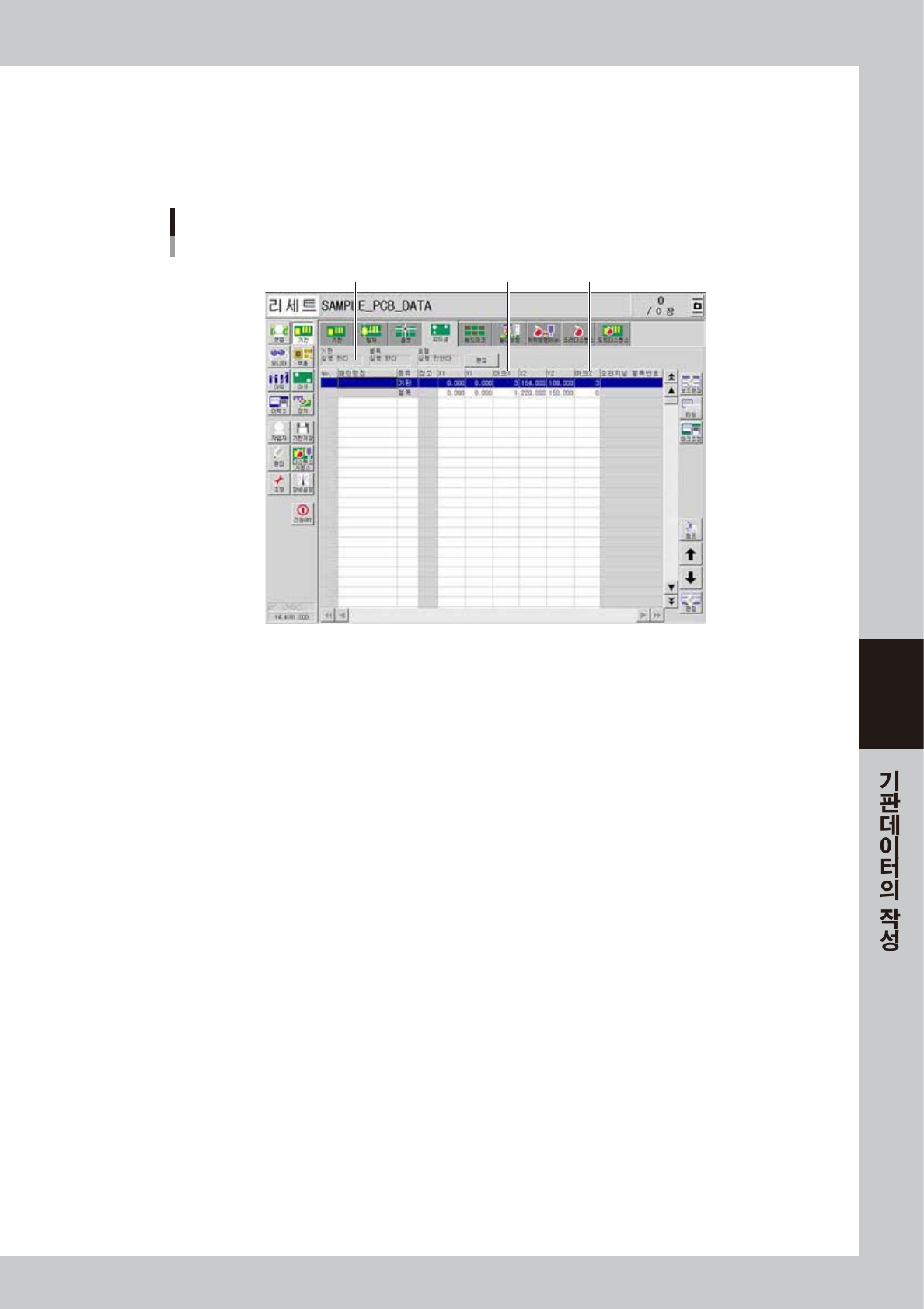

패턴매칭의 사용 예
「실행한다」로 설정한다
「마크1」과「마크2」에
패턴등록한 마크No.를 설정한다
68544-N7-00
5-68
5
7. 도트 디스펜스 정보의 작성
도트 디스펜스 정보에서는 , 도포 위치좌표와 용액량등 , 도포에 관한 정보를 설정합니다 .
7.1 디스펜스 전개
부품의 탑재정보와 부품정보의 디스펜스 파라미터를 이용해서 디스펜스 전개를 실행하면 , 도트 디스펜스 데
이터가 자동적으로 작성됩니다.
여기에서는 , 디스펜스 전개방법에 대해서 설명합니다.
1
「편집」을 기동합니다 .
[ 편집 ] 버튼을 눌러 주십시오 .
「편집」의 기동
[편집] 버튼을 누른다
68545-N7-00
c
주의
디스펜스 전개는 편집중인 파일에 대해서는 실행할 수 없습니다 .
디스펜스 전개할 데이터를 편집하고 있을 경우는 , 기판데이터를 저장하고 디스펜스 전개를 실행한 후 , 재자 기판을 읽어 주십시
오.
참고
「
편집
」화면의 구성에 대해서는 , 제7 장「1.2 편집 화면의 구성」을 참조해 주십시오 .
