5-26 5 4.5 배드마크 파라미 터 여 기 에 서 는 , 배 드 마 크 기 능을 사용 하 기 위 한 배 드 마 크 를 설 정 합 니 다 . 배 드 마 크 는 2 점 또 는 4 점 을 1 조로 하 며 , 각 각 의 마 크 형 상 이 달 라 도 상 관 없 습 니 다 . 사용 할 배 드 마 크의 데 이 터 는 , 미 리 마 크 정 보 에 등 록 해 둘 필요 가 있습니다 . 마 크정 보 에 관 …
5-25
5
3. 4 점 피듀셜
4 점 피듀셜 기능이란 , 기판상의 4 개의 피듀셜을 비젼인식한 결과로부터 부품탑재의 위치보정을 하는 기능입니다 .
다음과 같은 경우에 적합합니다 .
ᆞ 조건에 맞는 4 점 이상의 피듀셜 마크를 가진 기판
ᆞ 대형기판
ᆞ 신축성과 틀어짐이 생기기 쉬운 재질 ( 페이퍼 페놀 , 종이 , 글래스에폭시 , 플렉시블 등 ) 의 기판
데이터의 설정방법은 기본적으로 포인트 피듀셜 , 로컬 피듀셜과 같습니다 . 하지만 , 4 점 피듀셜에서는 피듀셜 좌표가 4 점
이므로 , 4 점 피듀셜 1 조에 2 행 (4 로컬메인과 4 로컬서브 ) 의 피듀셜 데이터 영역이 필요하게 됩니다 .
(50, 10)
(200, 10)
(50, 150)
(0, 0)
(200, 200)
제 3 마크
기판원점
4 점 피듀셜의 예
제 2 마크
제 4 마크
제 1 마크
67515 -N7-0 0
5-26
5
4.5 배드마크 파라미터
여기에서는 , 배드마크 기능을 사용하기 위한 배드마크를 설정합니다. 배드마크는 2 점 또는 4 점을 1 조로
하며, 각각의 마크형상이 달라도 상관없습니다. 사용할 배드마크의 데이터는 , 미리 마크정보에 등록해 둘
필요가 있습니다 .
마크정보에 관해서는 본 장「6. 마크 정보의 작성」을 참조해 주십시오 .
4
1
5 6 7
2
3
8
배드마크 파라미터 화면
68516-N7- 00
1. 기판 , 블록 , 로컬
배드마크 기능에는 크게 나누어 , 기판단위로 설정하는 「기판」배드마크 , 분할기판의 블록단위로 설정하는 「블록」 배드마
크 , 탑재데이터 단위로 설정하는 「로컬」배드마크가 있습니다 . 유효로 할 배드마크 기능을 「실행한다」로 설정합니다 .
변경하고 싶을 때는 , [ 편집 ] 버튼을 눌러서 해당 항목에 체크해 주십시오 .
2. 기판
파라미터 리스트의 제일 윗 행에는 , 기판 배드마크를 설정합니다 .
3. 블록
파라미터 리스트의 둘째 행에는 블록 배드마크를 설정합니다 .
4. 패턴명칭
배드마크의 명칭을 입력합니다 . ( １행과 ２행에는 입력할 수 없습니다 .)
5. 종류
배드마크 기능의 종류가 지정되어 있습니다 . ( 변경불가）
6. X, Y
배드마크의 기판원점에서의 XY 좌표를 입력합니다 . [ 티칭 ] 버튼으로 티칭할 수도 있습니다 .
7. 마크
배드마크에 사용할 마크번호（마크정보에 등록한 마크）를 입력합니다 .
8. 오리지널 블록번호
블록전개 ( 참고데이터 있음 ) 를 실행했을 때에 , 전개된 블록별로 자동으로 할당되는 블록번호를 표시합니다 .
블록전개 ( 참고데이터 있음 ) 에 대해서는 , 제 7 장「2.2.1 블록옵셋의 전개」를 참고해 주십시오 .
5-27
5
4.5.1 배드마크 기능을 사용한다

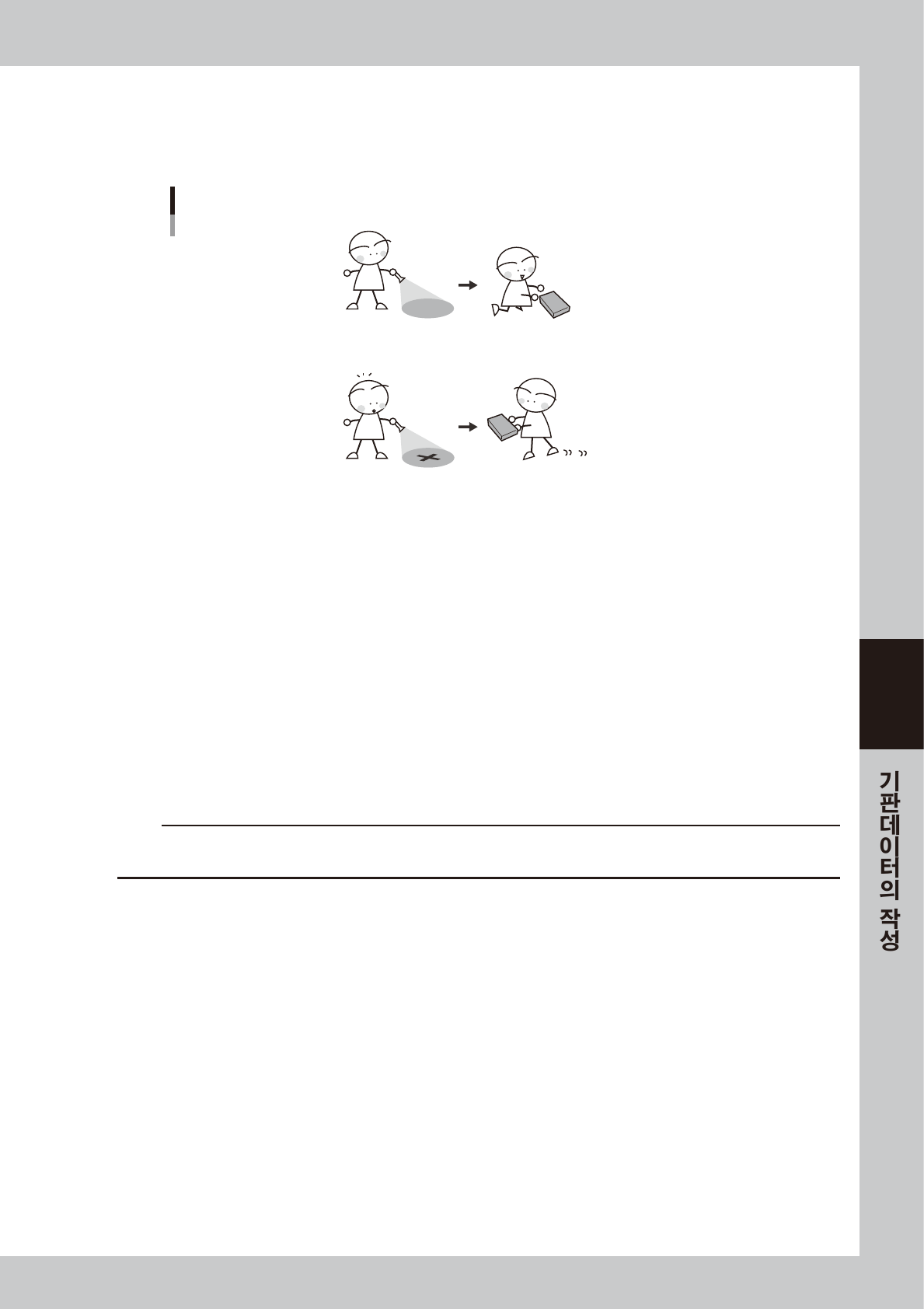

배드마크 기능이란 , 기판상의 정해진 한 점에 마크 ( 배드마크 ) 를 붙여서, 장비가 그 마크를 인식함에 따라,
전자부품의 탑재작업을 하지 않는 기능입니다.
배드마크를 검출하지 않을 때는 부품을 탑재한다
배드마크 기능
배드마크를 검출했을 때는 부품을 탑재하지 않는다
67516-N7- 00
배드마크에는 기판데이터 단위로 설정하는 타입과 탑재데이터 단위로 설정하는 타입의 2 종류가 있고 , 더욱
이, 기능에 따라 기판 배드마크 , 블록 배드마크 , 로컬 배드마크의 3 종류의 배드마크 타입으로 나뉘어집니
다.
■ 기판 배드마크
기판별로 배드마크를 설치해서 , 마운터가 배드마크 탐색작업을 할지 안할지의 판단에 사용합니다 . 예를 들면 , 불량블록
을 포함한 분할기판과 포함하지 않은 분할기판이 섞여서 컨베이어상에 흐르고 있을 경우 , 불량블록이 없는데 배드마크를
탐색하는 것은 시간로스에 해당됩니다 . 기판 배드마크를 사용하면 , 기판 배드마크용 마크를 인식했을 때만 , 탐색작업을
하고 , 인식하지 않았을 때는 무조건 모든 블록의 부품탑재 작업을 합니다 .
■ 블록 배드마크
블록별로 배드마크를 설정하여 , 마운터가 배드마크를 검지한 블록의 작업을 스킵합니다 . 예를 들면 , A, B, C, D 4 장의
블록으로 된 분할기판에서 , B 블록이 불량일 경우 , 기판상에 블록 B 용의 배드마크를 붙입니다 . 마운터는 부품탑재를
시작하기 전에 모든 블록의 배드마크를 탐색하고 , 배드마크를 인식한 블록 B 용의 작업을 취소하고 , A, C, D 블록만 부품
을 탑재합니다 .
c
주의
블록 배드마크 기능은 옵셋정보의 「블록 피듀셜」이 설정되어 있는 기판데이터 （블록 옵셋기능을 사용하고 있는 분할 기판데이터）
만 사용할 수 있습니다 .
■ 로컬 배드마크
탑재 데이터별로 배드마크를 설정해서 , 마운터가 이 배드마크를 검출했을 때는 그 위치의 부품탑재를 스킵합니다 .
