2-28 2 3.6 노 즐 내의 공기 빼 기 실 린 지 내 의 부 압 을 적 정 화 시 키 기 위 해 노 즐 의 공 기 빼 기 가 필 요 합 니 다 . 다음 과 같 은 순 서 대 로 접 착 제 를 토 출 하 고 , 공 기 를 빼 주십 시 오 . 이 작 업 은 생 산 을 하 기 전 에 실 시 합 니 다 . c 주의 온 도조절 기 능을 사용하 고 있 을 경 우는 , 실린 지 장착후 1 5 분이 …
2-27
2
3
[ 시작 ] 버튼을 눌러서 워밍업 운전을 시작합니다 .
「진행상태」의 화면에 워밍업의 경과시간과 상태가 표시됩니다 .
「워밍업」화면
68209-N7-0 0
c
주의
워밍업 운전 도중에 이상이 발생한 경우에는 [ 정지 ] 버튼을 눌러서 운전을 중단하고 , 원인을 규명하고 , 대책을 실시해 주십시오 .
4
워밍업 운전을 종료합니다 .
Step2 에서 설정한 시간이 경과하면 , 장비는 자동적으로 운전을 정지합니다 . [ 닫기 ] 버튼을 눌러서
이전 화면으로 되돌아 갑니다 .
2-28
2

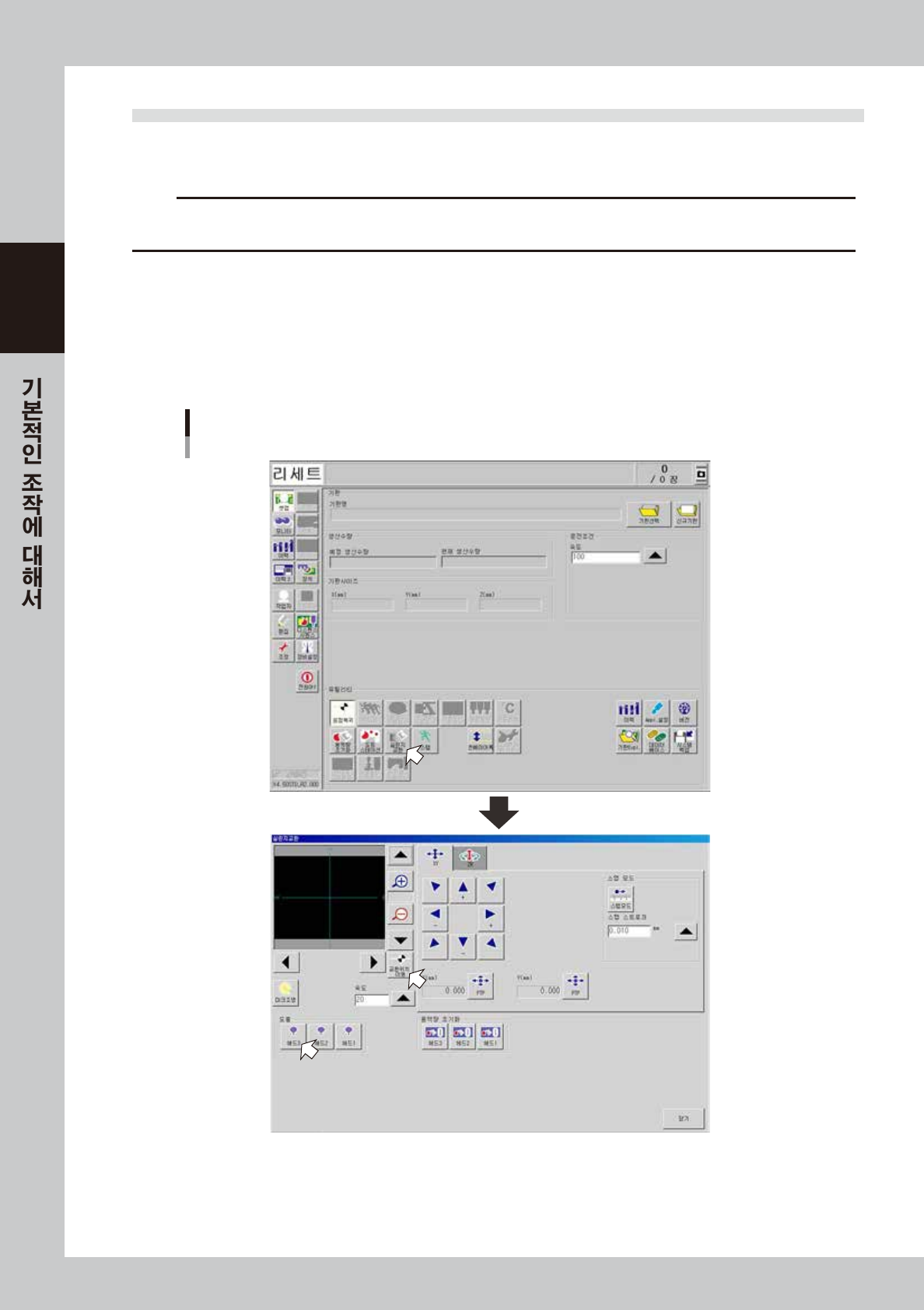

3.6 노즐내의 공기 빼기
실린지내의 부압을 적정화시키기 위해 노즐의 공기 빼기가 필요합니다.
다음과 같은 순서대로 접착제를 토출하고 , 공기를 빼 주십시오 . 이 작업은 생산을 하기전에 실시합니다.
c
주의
온도조절 기능을 사용하고 있을 경우는 , 실린지 장착후 15 분이상 지난 후에 실시해 주십시오 . 온도 조절 유닛의 온도가 충분히
실린지에 전달되어 있을 필요가 있기 때문입니다 .
1
「셋업」화면의 [ 실린지 교환 ] 버튼을 누릅니다 .
「실린지 교환」화면이 표시됩니다 .
2
헤드를 이동시킵니다 .
[ 교환위치 이동 ] 버튼을 눌러서 헤드를 이동시켜 주십시오 .
「실린지 교환」화면
68205-N7-00
2-29
2
e
3

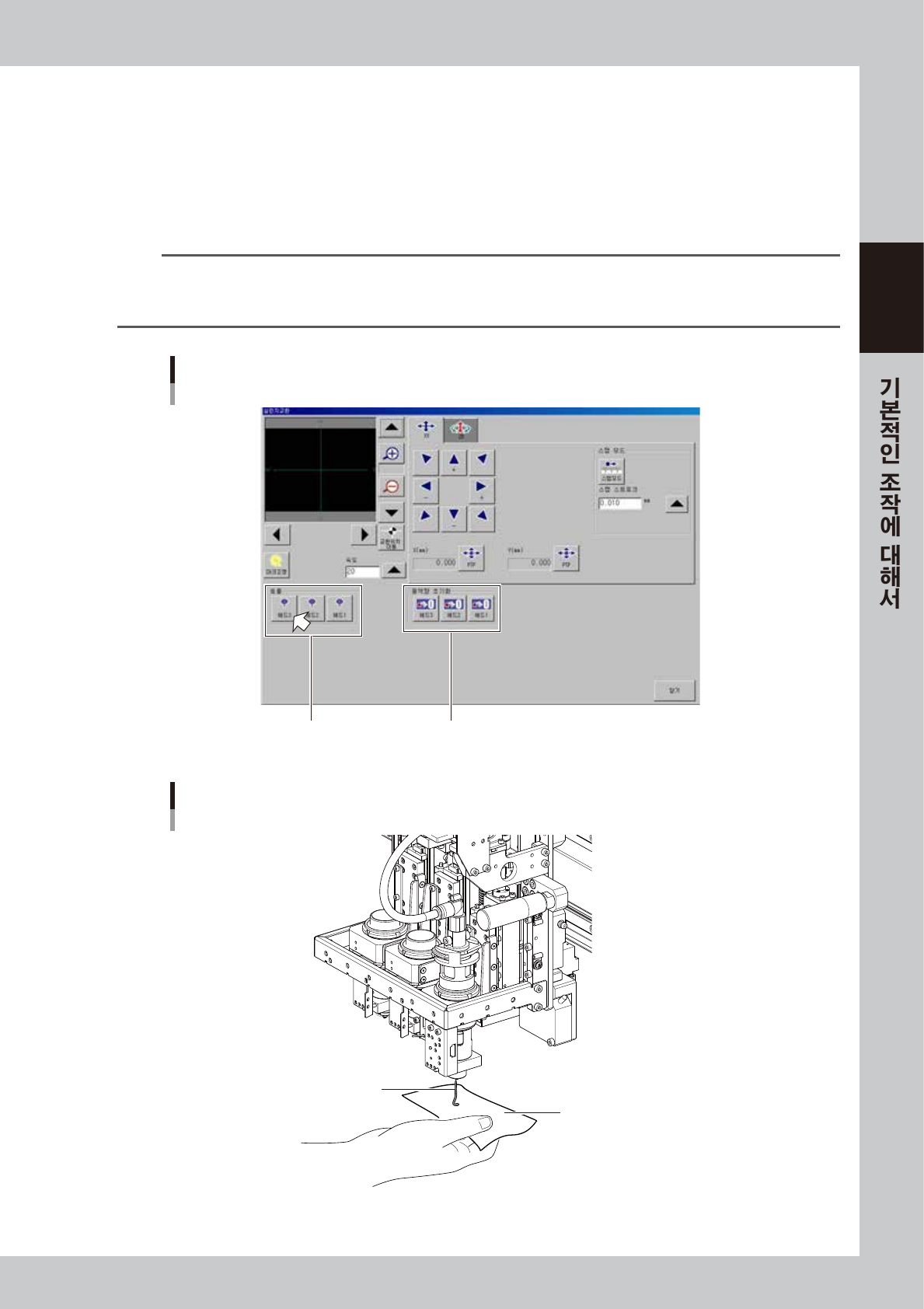

커버를 오픈합니다 .
비상정지 버튼을 누르고 , 커버를 열어 주십시오 .
4
접착제의 토출상태를 확인합니다 .
1. 토출상태를 확인할 헤드의 바로 밑에 종이 와이퍼 등을 깔고 [ 토출 ] 버튼을 누릅니다 .
2. 접착제가 원활하게 나오는지 확인합니다 .
참고
• 헤드나 실린지를 교환했을 경우는 에어를 빼내기 위해 조금 길게 블로우 합니다.
• Type 111, 112, 114 및 이에 상당하는 노즐은 접착제를 노즐 선단에서 10cm 이상 나오게 합니다.
• 상기 이외의 노즐 홀의 직경이 큰 노즐은 접착제를 노즐선단에서 5cm 정도 나오게 합니다.
「실린지 교환」화면
토출 용액량 초기화
6820 6 -N7-00
접착제의 토출확인
접착제
종이 와이퍼
67209-N7-00
