3-17 3 4 . 7 컨 트롤러 부필터 의청소및교 환 필 터 는 컨 트 롤 러 부 의 아 래 쪽 좌 우 에 2 개 가 있 습 니 다 . 다 음 과 같이 컨 트 롤 러 부 필 터 의 청 소 및 교 환 방 법 에 대 해 서 설 명 합 니 다 . 1 장비의전원을O FF 합니다 . 소프트웨 어 를종 료 하 고 ,장 비 의전원 을O FF 해 주 십시오 . 2 커버를분리합니다 …
3-16
3

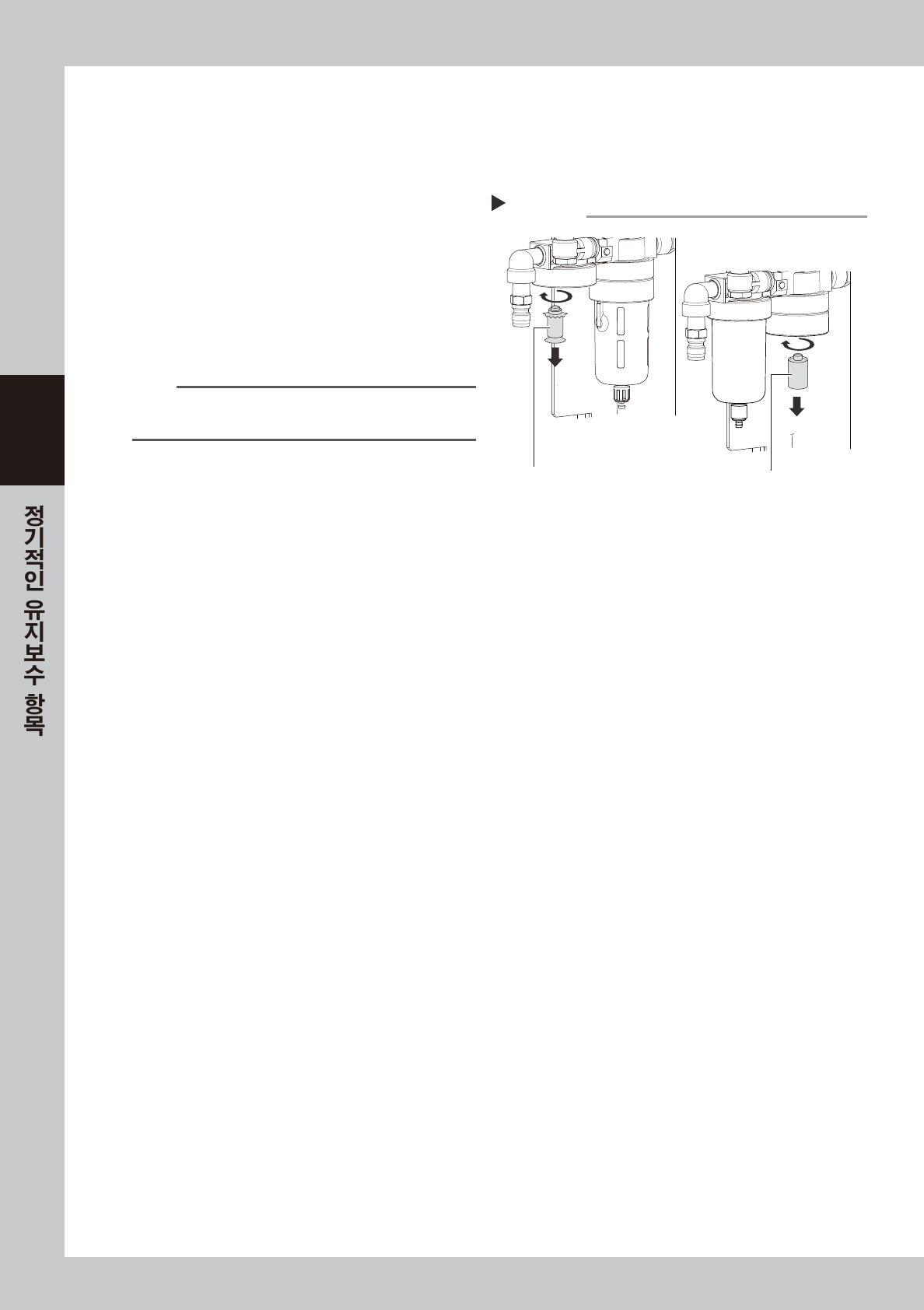

4.6.2 에어필터및미스트필터의청소
1
필터컵을분리합니다 .
전술의「필터컵의청소」를참조해주십시오 .
2
미디어를분리합니다 .
필터를우측그림의방향으로돌려서분리해주십
시오 .
57328-N7-00
3
미디어를청소합니다 .
에어블로우툴로미디어의더러움을깨끗히청소
해주십시오 .
n
요점
더러움을 제거할 수 없을 경우는 , 새것으로 교환해 주십시
오.
4
필터를장착합니다 .
필터를원상태로장착해주십시오 .
5
필터컵을장착합니다 .
6
에어커플러를접속합니다 .
에어커플러를접속하고 ,에어가새지않는지
확인해주십시오 .
미디어의 분리
Step 2
미스트 필터용 미디어
(MIST FILTER ELEMENT)
에어 필터용 미디어
(FILTER ELEMENT)
3-17
3

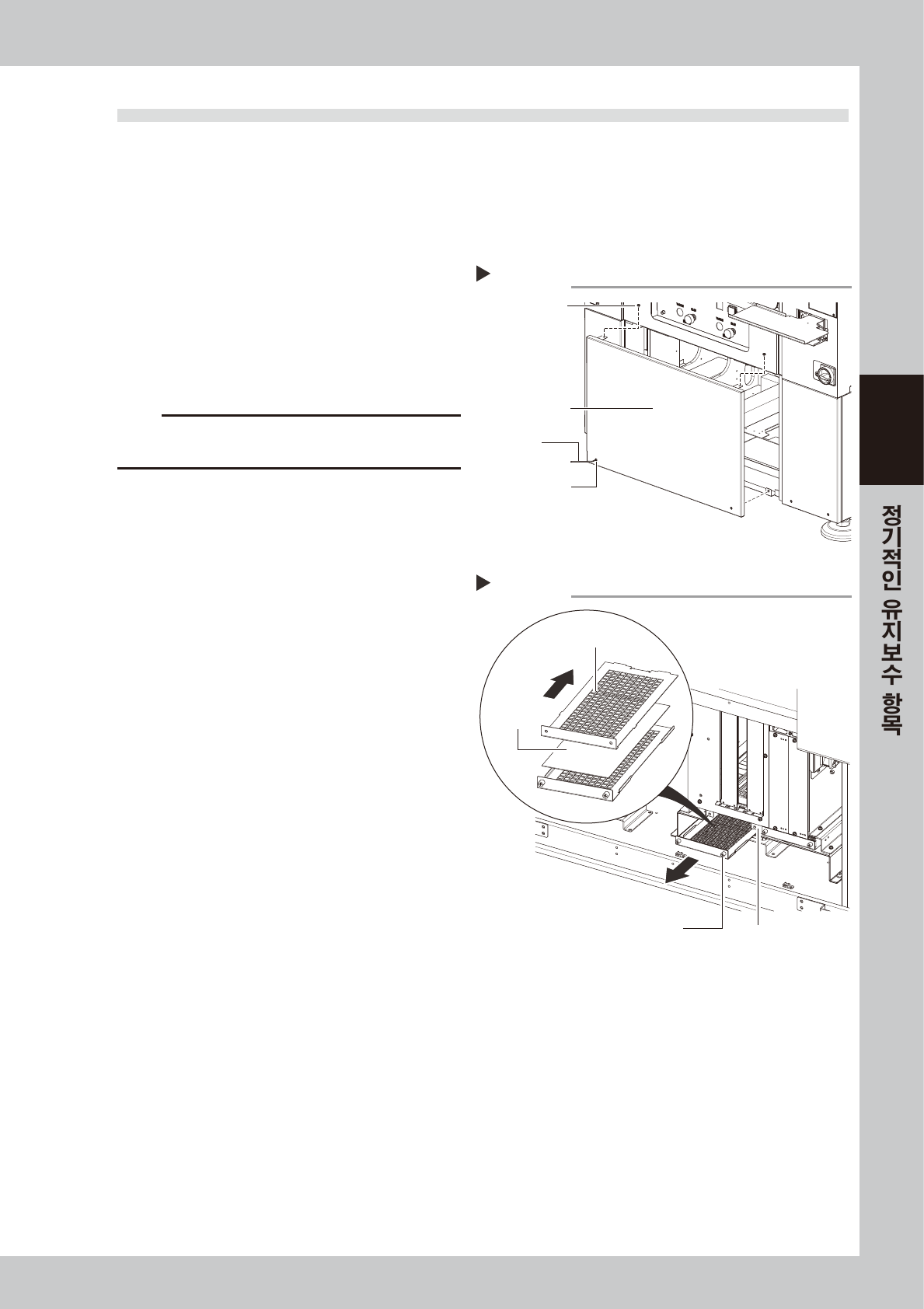

4.7 컨트롤러부필터의청소및교환
필터는 컨트롤러부의 아래쪽 좌우에 2 개가 있습니다. 다음과 같이 컨트롤러부 필터의 청소 및 교환 방법에
대해서 설명합니다.
1
장비의전원을OFF 합니다 .
소프트웨어를종료하고 ,장비의전원을OFF 해
주십시오 .
2
커버를분리합니다 .
1. 안전커버를열고십자드라이버로장비안쪽
에있는고정나사를분리합니다 .
2. 육각렌치 (3) 로아래쪽고정볼트를느슨하게
하고 ( 분리불가 ),정면중앙커버를장비에서
가까운곳에조심히내려놓습니다 .
c
주의
정면중앙커버를분리할때에는 ,커버안쪽에접지선이연결
되어있을수있으므로 ,단선되지않도록주의해주십시오 .
57329-N7-00
3
필터를탈거합니다 .
1. 십자드라이버로필터유닛을고정하고있는
나사 (2 개 ) 를풀어서빼주십시오 .
2. 필터가끼워져있는윗부분의플레이트를뒤쪽
으로슬라이드시켜서필터를뺍니다 .
3. 같은식으로오른쪽의남은다른필더도탈거
해주십시오 .
57330-N7- 0 0
4
필터를청소합니다 .
1. 버큠 ASSY( 옵션 )또는소형청소기로필터에
쌓인먼지를흡입합니다 .
2. 청소하고 ,필터에문제가없으면Step6 으로
진행해주십시오 .
5
필터를교환합니다 .
Step4 의작업에서필터의더러움을완전히제거
하지못할경우 ,또는필터가망가졌을때는새것
으로교환합니다 .
우측그림과같이필터가끼워져있는플레이트를
뒤쪽으로슬라이드시켜서분리하고 ,새필터로
교환해주십시오
6
필터를원상태로되돌립니다 .
분리했을때와반대순서로필터를장착해주십시
오.
7
분리한커버를원위치에장착합니다 .
커버의 분리
Step 2
정면 중앙커버
육각렌치
커버의 고정나사
커버 고정볼트
필터의 탈거
Step 3
윗 부분을 뒤로 슬라이드
필터부 고정나사 필터 유닛
필터
3-18
3

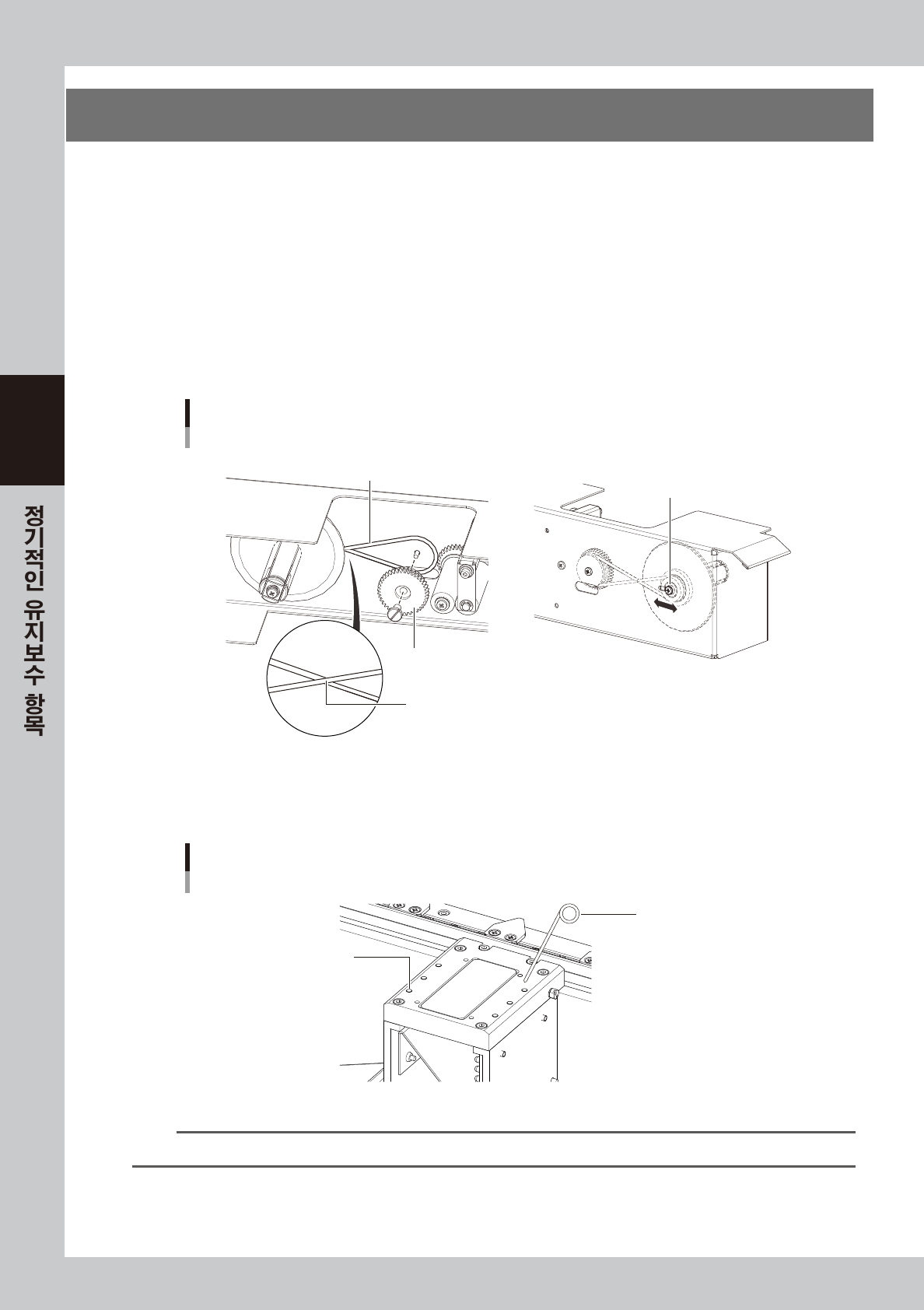

5.도트스테이션의유지보수
옵션인도트스테이션의점검포인트및유지보수방법을다음과같이설명합니다 .
페이퍼의전송
릴구동용벨트가늘어져있지않은지 ,또는노화상태의여부를확인합니다 .
페이퍼흡착홀의더러움
페이퍼흡착홀에먼지나이물질의부착여부를확인합니다 .
█
릴구동용벨트
•
릴구동용벨트가늘어져있을경우는 ,텐션을조정합니다 .
•
벨트의교환이필요한경우는 ,기어부를분리해서벨트를교환합니다 .
릴 구동 벨트
벨트 텐션 조정나사
릴 구동 벨트
■ 교환 ■ 텐션조정
기어
기어의 상부에 걸쳐 있는 벨트가 위로 오도록 장착
57331-N7- 0 0
█
페이퍼흡착홀
•
페이퍼흡착홀을클리닝핀으로청소합니다 .
페이퍼 흡착 홀
페이퍼 흡착 홀
클리닝 핀
57332-N7-00
n
요점
교환 부품에 관해서는 , 동봉되어 있는 유지보수 리스트를 참조해 주십시오 .
