7-17 7 2.2 블 록 옵 셋의 전 개 ㆍ 되돌리 기 각 블록 의 데 이 터 를 전 개 해 서 1 장 의 기 판 데 이 터 로 변 환 , 또 는 전 개 한 데 이 터 를 원 래 의 블 록 상 태 로 되 돌 립 니다 . 옵 셋 설 정 된 기 판 데 이 터 를 1 장 의 기 판 데 이 터 로 전 개 해 서 최 적 화를 실 행 함 으로 써 , 생 산 택 타 임 이 향상 될 수 있습니다 . 탑 …
7-16
7
3
다른 블록정보를 등록합니다 .
2 번째 행 이후에 , 다른 옵셋정보를 등록합니다 .
0-5
0
-5
40
50 100

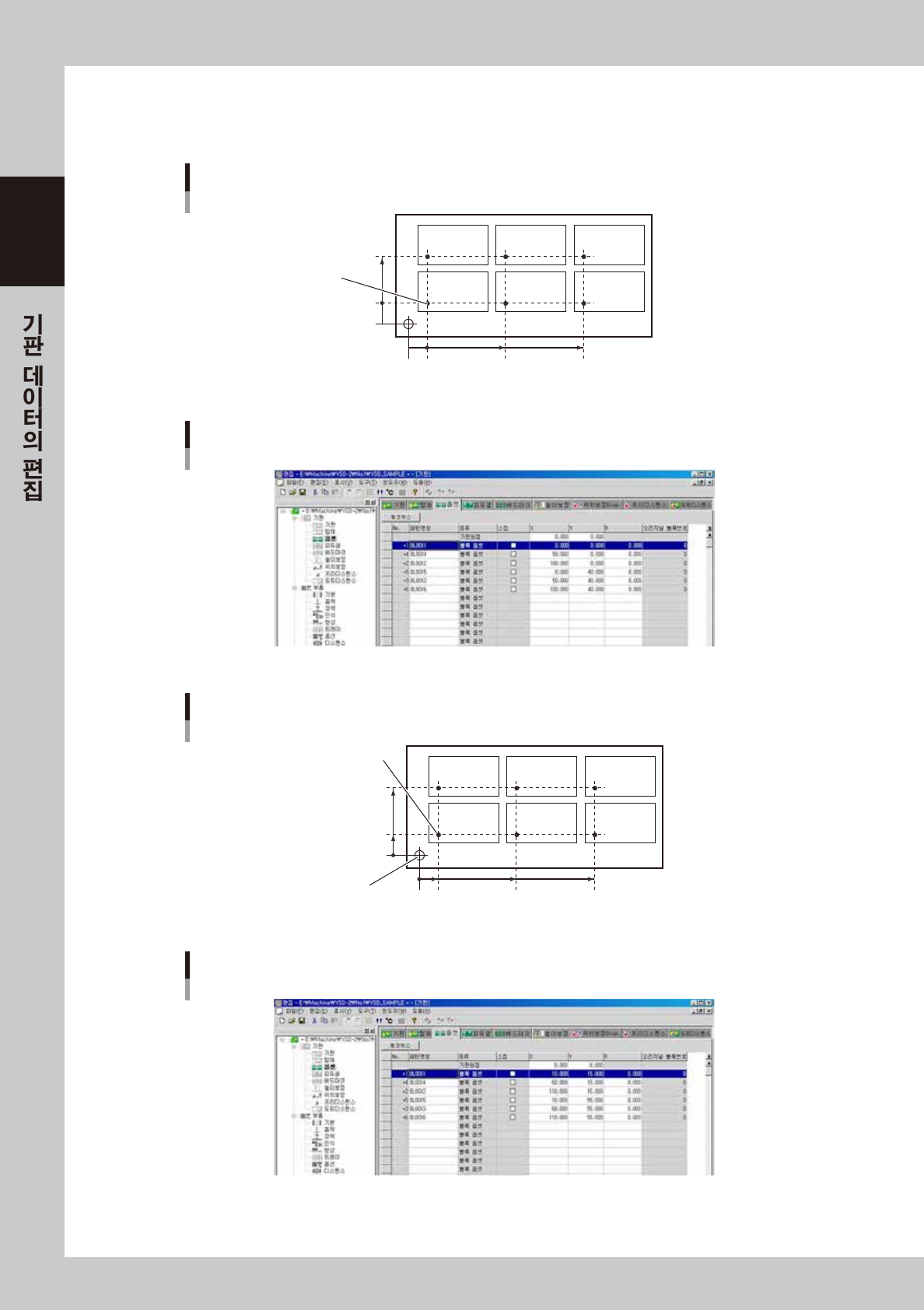

기판원점과 기준블록 원점이 일치할 경우의 예
기판원점
기준블록 원점
블록
1 블록 2 블록 3
블록 4 블록 5 블록 6
67703-N7- 0 0
기판원점과 블록원점이 일치할 경우의「옵셋」화면
68717-N7-00
100
15
55
60 110
블록 1 블록 2 블록 3
블록 4 블록 5 블록 6
기판원점과 기준블록 원점이 일치하지 않을 경우의 예
기판원점
기준블록원점
0
67704-N7-00
기판원점과 기준블록 원점이 일치하지 않을 경우의「옵셋」화면
68718-N7-0 0
7-17
7

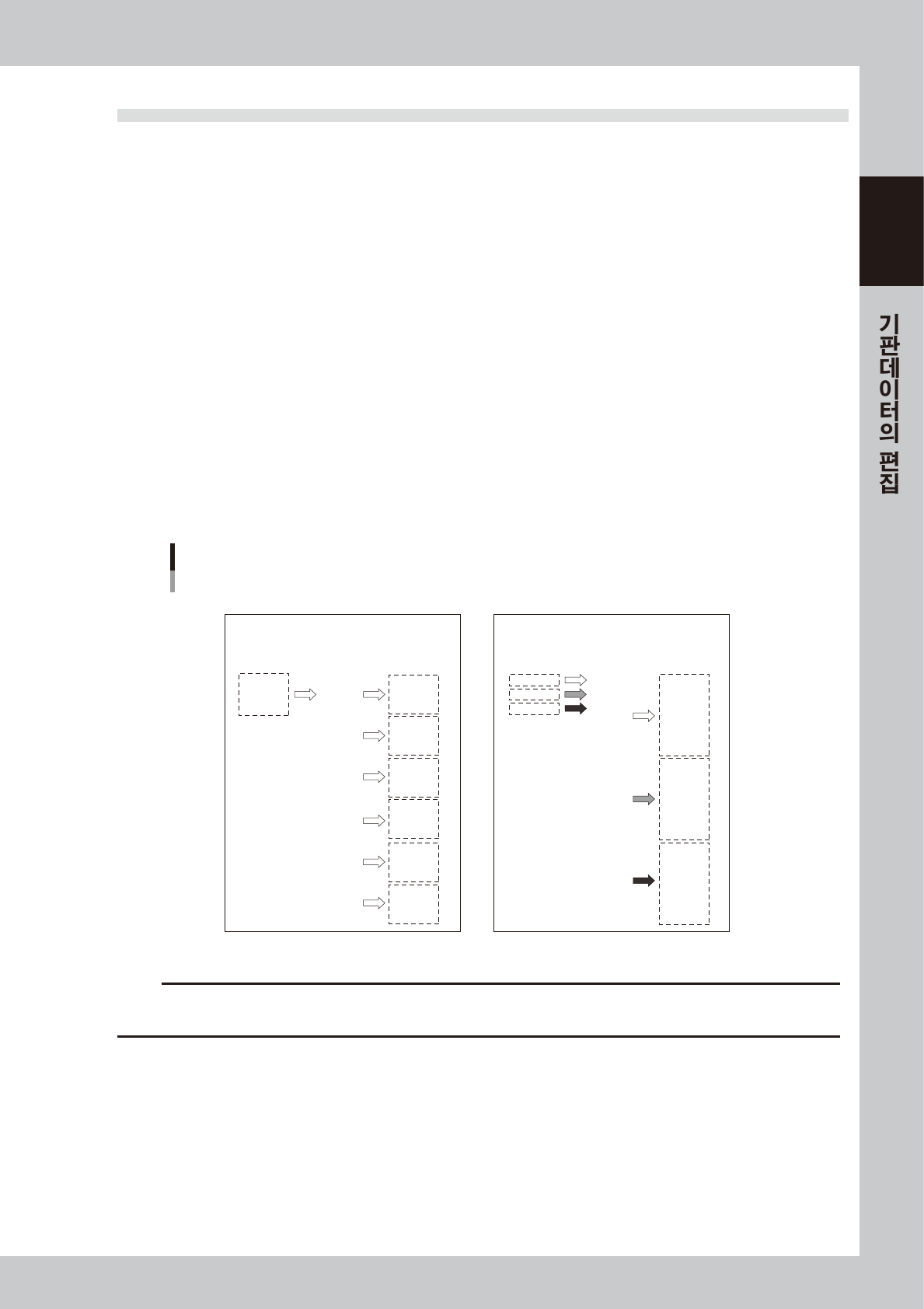

2.2 블록옵셋의 전개ㆍ되돌리기
각 블록의 데이터를 전개해서 1 장의 기판데이터로 변환 , 또는 전개한 데이터를 원래의 블록 상태로 되돌립
니다 .
옵셋 설정된 기판데이터를 1장의 기판데이터로 전개해서 최적화를 실행함으로써 , 생산 택타임이 향상될 수
있습니다 .
탑재정보를 편집할 때는 분할기판 상태에서 작업하고 , 최적화나 생산을 할 때에 옵셋을 전개합니다.
2.2.1 블록옵셋의 전개
옵셋정보를 전개합니다.
1
「블록 옵셋」에서「블록 전개」를 선택합니다 .
「도구 (T)」메뉴의「블록 옵셋 (B)」에서「블록 전개 (D)」를 선택합니다 .
「블록전개」화면이 표시됩니다 .
2
블록전개의 타입을 선택합니다 .
1. 드롭다운 리스트 박스에서「전개 ( 참고데이터 있음 )」또는「전개 ( 참고데이터 없음 )」중 하나를 선택
합니다 .
2. 드롭다운 리스트 박스에서「블록 단위」또는「행 단위」중 하나를 선택합니다 . 선택후 , [OK] 버튼을
눌러 주십시오 .
탑재정보의 모든 레코드가
옵셋수 만큼 반복됩니다.
전개전 전개후
전개전 전개후
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P01
P01
P01
P01
P01
P02
P02
P02
P02
P02
P02
P03
P03
P03
P03
P03
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
탑재정보의 각 기록이
옵셋수만큼 반복됩니다.
블록단위
행단위
블록전개 타입
67705-N7-00
c
주의
「전개 ( 참고데이터 있음 )」을 선택하지 않을 경우는 , 전개전의 데이터를 남기지 않으므로 , 후술의「블록전개 되돌리기」를 할 수
가 없습니다 .
7-18
7
3

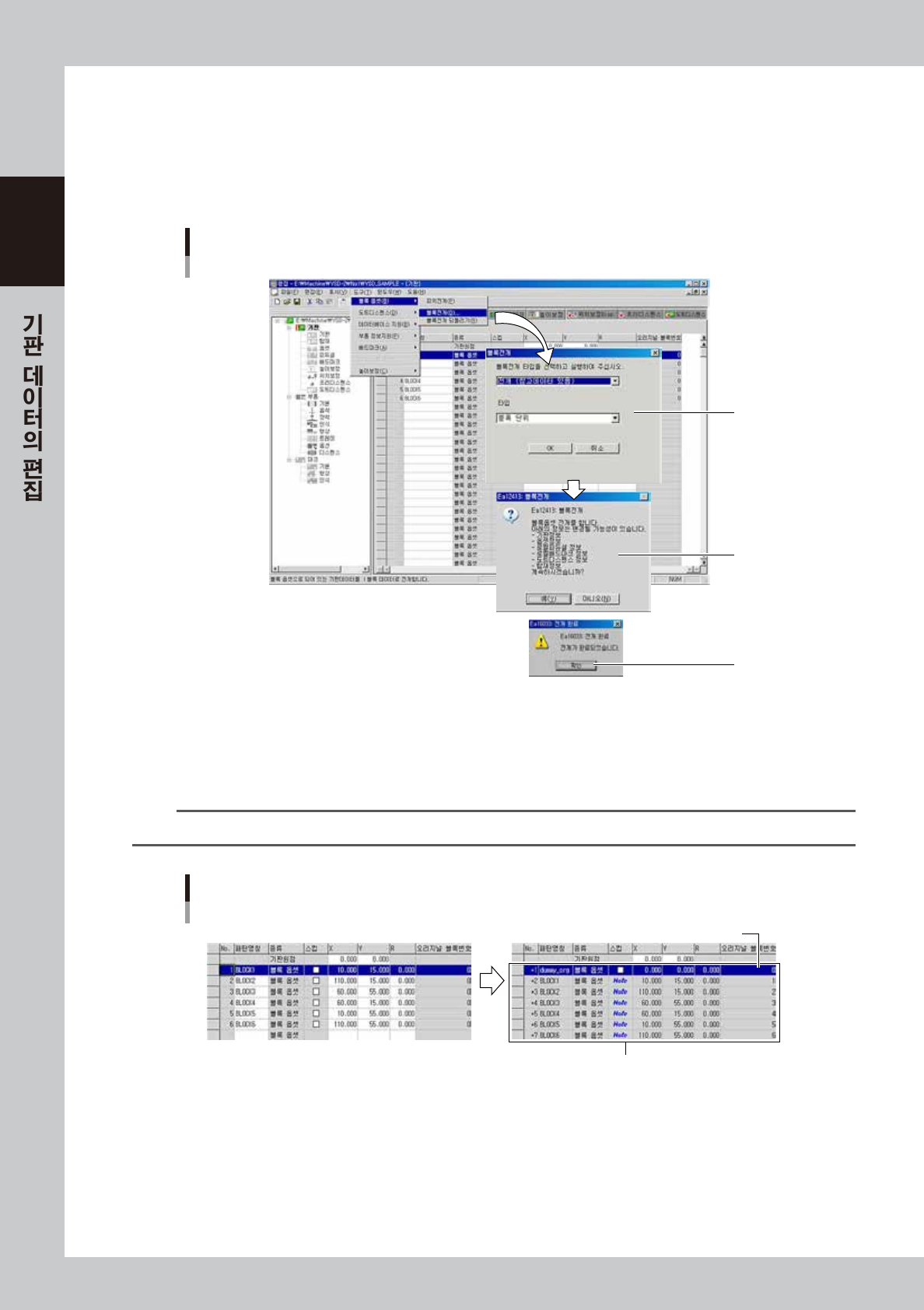

블록전개를 실행합니다 .
「블록전개 실행」대화창이 표시되므로 , 내용을 확인하고 [ 예 (Y)] 버튼을 눌러 주십시오 .
4
메시지를 확인하고 [ 확인 ] 버튼을 누릅니다 .
블록옵셋 전개가 완료되면 대화창이 표시되므로 , [ 확인 ] 버튼을 눌러 주십시오 .
블록옵셋
전개
2
3
4
68719-N7- 0 0
5
전개상태를 확인합니다 .
「전개 ( 참고데이터 있음 )」을 선택한 경우, 블록옵셋 전개전의 데이터가「참고 (Note)」로서 남아 있는
지를 확인하여 주십시오 .
n
요점
전개 ( 참고데이터 있음 ) 을 실행하면 전개된 블록별로 블록번호가 할당되어, 오리지널 블록번호란에 표시됩니다.
블록옵셋 전개
(참고 데이터 있음)의 예
「참고(Note)」로서 남는다
블록마다 블록번호가 할당된다
68720-N7-00
6
기판데이터를 저장합니다 .
