7-14
7

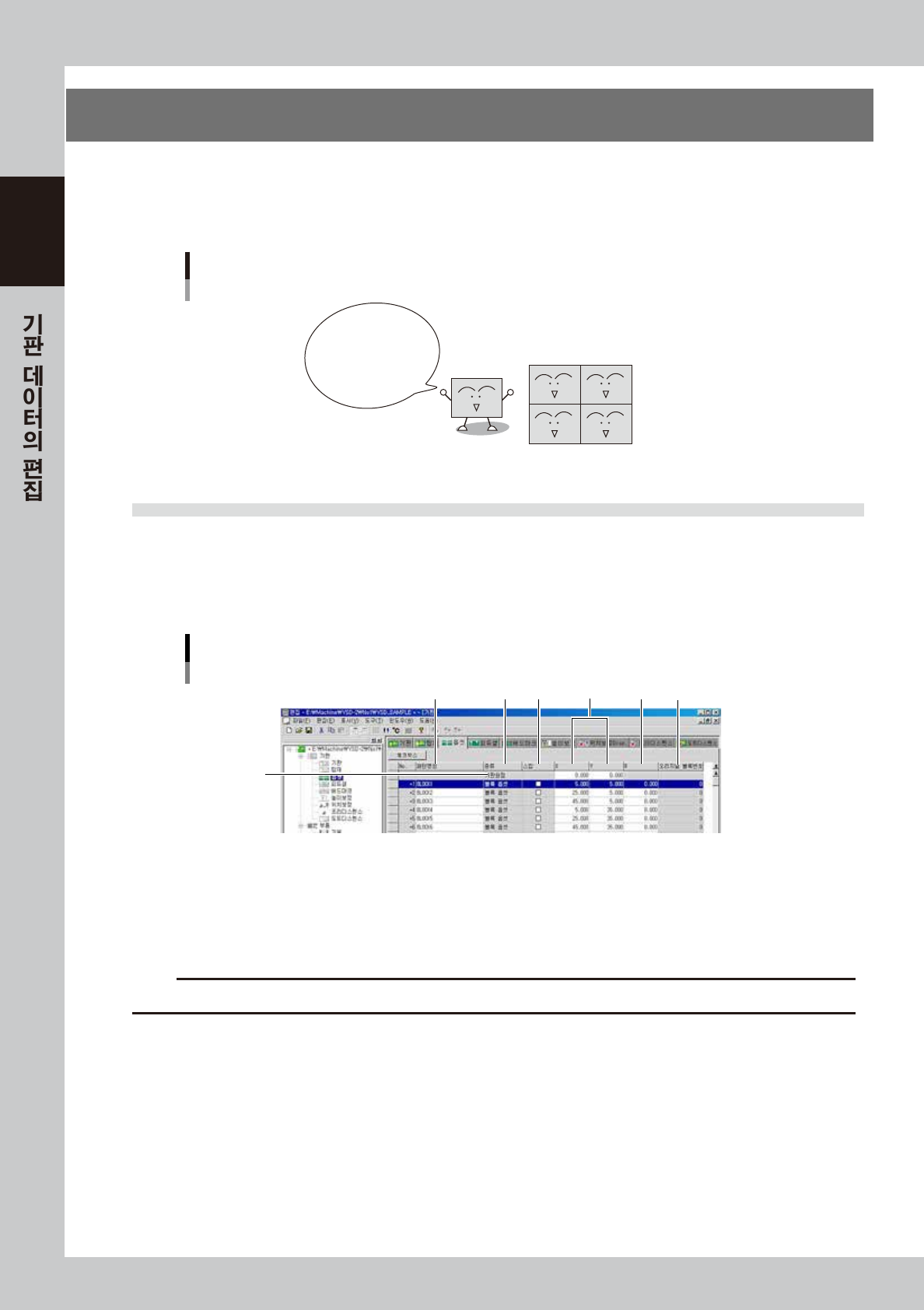

2. 블록옵셋
같은 기판이 여러 장으로 구성되어 있는 기판을 「분할기판」이라고 하며, 분할기판을 구성하고 있는 1 장
1장의 기판을 「블록」이라고 합니다. 「옵셋」이란 , 기준이 되는 블록을 반복해서 실행하여 , 1장의 기판
을 완성시키는 기능입니다.
분할기판 데이터를 만들 때에는 옵셋기능을 사용하면 , 기판데이터의 작성시간 단축에 도움이 됩니다.
블록
분할기판
옵셋기능을 사용하면,
기준블록 데이터를 편집
하는 것만으로 기판데이터
전체의 데이터가
변경됩니다
옵셋개념
67700-N7-00
2.1 블록 옵셋을 작성한다
1
옵셋 화면을 표시합니다 .
트리뷰의「기판정보」「옵셋」아이콘 , 또는 메인뷰의「옵셋」탭을 클릭합니다 .
블록옵셋 정보 화면이 표시됩니다 .
블록옵셋
2
1
3 4 5 6 7
68715-N7-00
1. 기판원점
기판원점의 XY 좌표를 입력합니다 .
2. 패턴명칭
블록명을 입력합니다 .
c
주의
스페이스 ([SPACE]) 는 사용할 수 없습니다 . 이 경우 언더바 ([ _ ]) 를 사용하여 주십시오 .
3. 종류
제일 윗 행에는 「기판원점」, 2 번째 행 이후는 「블록옵셋」이 지정되어 있습니다 .( 변경불가 )
7-15
7

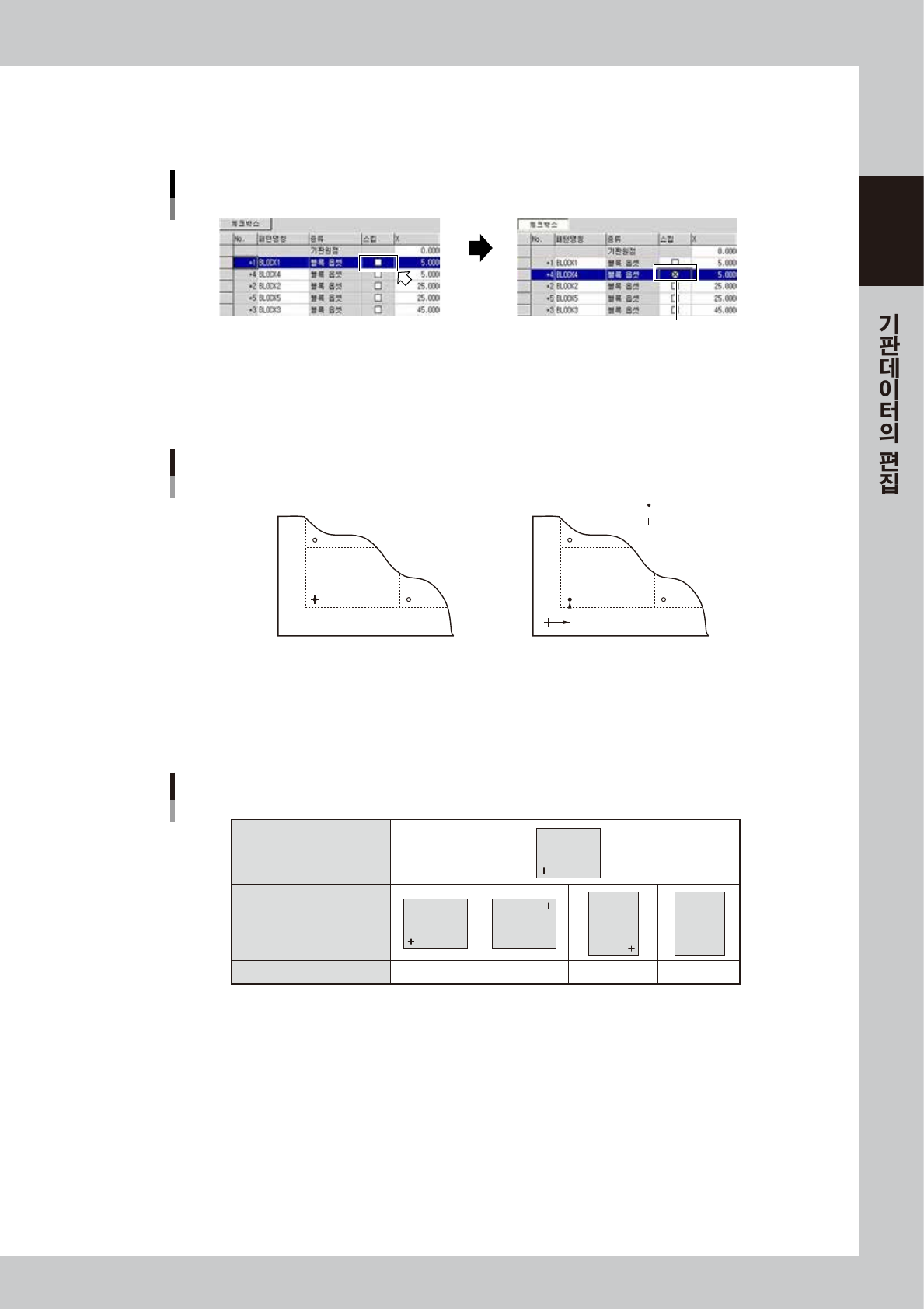

4. 스킵
스킵 항목을 설정합니다 .
그 블록을 탑재하고 싶지 않을 경우는 체크박스에 체크합니다 . 체크마크가 표시되어 있는 블록은 실행되지 않습니다 .
「스킵」의 선택
클릭해서 체크
68716-N7- 0 0
5. X, Y
「X」「Y」에 기판원점을 기준으로 한 , 블록옵셋의 원점좌표를 설정합니다 .
일반적으로 기판원점과 기준블록의 원점을 같은 위치로 설정하므로 , XY 좌표는（0.00, 0.00）이 됩니다 .
X
Y
기판원점과 기준블록의 원점이
일치하고 있는 경우
기판원점과 기준블록의 원점이
일치하지 않는 경우
기판원점
기준블록의 원점
XY데이터
기판원점과 기준블록의 원점
67701-N7-0 0
6. R
기준 블록에는 0.00 을 입력합니다 .
기준블록
(블록옵셋 No. 1)
기타 블록
R
「 R 」데이터
0ﾟ 180ﾟ 90ﾟ -90ﾟ
블록
블록
블록
블록
블록
67702-N7-00
7. 오리지널 블록번호
블록전개 ( 참고데이터 있음 ) 를 실행했을 때에 , 전개된 블록별로 자동으로 할당되는 블록번호를 표시합니다 .
블록전개 ( 참고데이터 있음 ) 에 대해서는 , 후술의「2.2.1 블록옵셋의 전개」를 참고해 주십시오 .
2
기준블록의 옵셋정보를 설정합니다 .
기판원점으로부터 가장 가까운 위치에 있는 블록을「기준블록」이라고 합니다 .
기준블록 정보를 , 옵셋정보에 제일 먼저 등록합니다 .
7-16
7
3
다른 블록정보를 등록합니다 .
2 번째 행 이후에 , 다른 옵셋정보를 등록합니다 .
0-5
0
-5
40
50 100
기판원점과 기준블록 원점이 일치할 경우의 예
기판원점
기준블록 원점
블록
1 블록 2 블록 3
블록 4 블록 5 블록 6
67703-N7- 0 0
기판원점과 블록원점이 일치할 경우의「옵셋」화면
68717-N7-00
100
15
55
60 110
블록 1 블록 2 블록 3
블록 4 블록 5 블록 6
기판원점과 기준블록 원점이 일치하지 않을 경우의 예
기판원점
기준블록원점
0
67704-N7-00
기판원점과 기준블록 원점이 일치하지 않을 경우의「옵셋」화면
68718-N7-0 0
