2-49
2
4.2 도트 스테이션의 페이퍼 교환
█
페이퍼의 교환방법
도트 스테이션의 페이퍼 교환 방법을 다음과 같이 설명합니다 .
1
페이퍼 교환부를 분리합니다 .
핸들부를 잡고 페이퍼 교환부를 앞쪽으로 당겨서 탈착해 주십시오 .
페이퍼 교환부의 분리
페이퍼 교환부
핸들부
디퓨져(Diffuser)
67215-N7-00
2
릴 1 을 분리합니다 .
감아올리는 쪽의 릴 1 을 분리해 주십시오 .
페이퍼의 세팅 경로
페이퍼 가이드
릴1
롤러부
장착측 샤프트
릴2
67216 -N7- 00
3
사용종료 페이퍼를 릴 2 로부터 빼냅니다 .
페이퍼가 잘 빠지지 않을 경우는 , 커터 등으로 잘라서 빼 주십시오 .
4
새로운 페이퍼를 장착합니다 .
새로운 페이퍼를 장착측 샤프트에 상기의 그림과 같이 샤프트에 끼웁니다 .
2-50
2
5
페이퍼를 페이퍼 가이드에 세팅합니다 .
페이퍼를 Step2 의 그림과 같은 경로로 세팅해 주십시오 .
n
요점
롤러 부분에 페이퍼를 끼울 때에는, 롤러를 급지 릴 쪽으로 밀면서 실시합니다.
6
페이퍼 선단을 끼웁니다 .
1. 페이퍼의 선단부를 릴 2 의 절취부에 끼웁니다 .
2. 릴 구동용 벨트가 걸려있는 기어를 시계반대 방향으로 2~3 번 회전시킵니다 .
3. 릴 1 을 장착합니다 .
페이퍼 끼우기
페이퍼
절취부
기어
67217-N7-00
7
페이퍼 교환부를 장착합니다 .
페이퍼 교환부를 원상태로 장착해 주십시오 .
n
요점
디퓨져 부분이 더러워져 있을 경우는 , 닦기용 와이퍼로 깨끗히 닦아 주십시오 .
8
수동조작으로 페이퍼를 전송합니다 .
「셋업」화면의 [ 도트 스테이션 ] 버튼을 누르고 [ 시작 ] 버튼을 눌러서 페이퍼를 늘어짐 없이 전송합니다 .
페이퍼가 팽팽하게 전송되면 , [ 정지 ] 버튼을 누르고 , [ 닫기 ] 버튼을 눌러서 화면을 닫아 주십시오 .
도트 스테이션의 페이퍼 전송
68238-N7-00
2-51
2
4.3 레이저 변위계의 초기화
█
레이저 0 점설정
레이저 변위계는 , 소정의 장소에서 레이저 0 점설정을 함으로서 , 초기화를 합니다 .

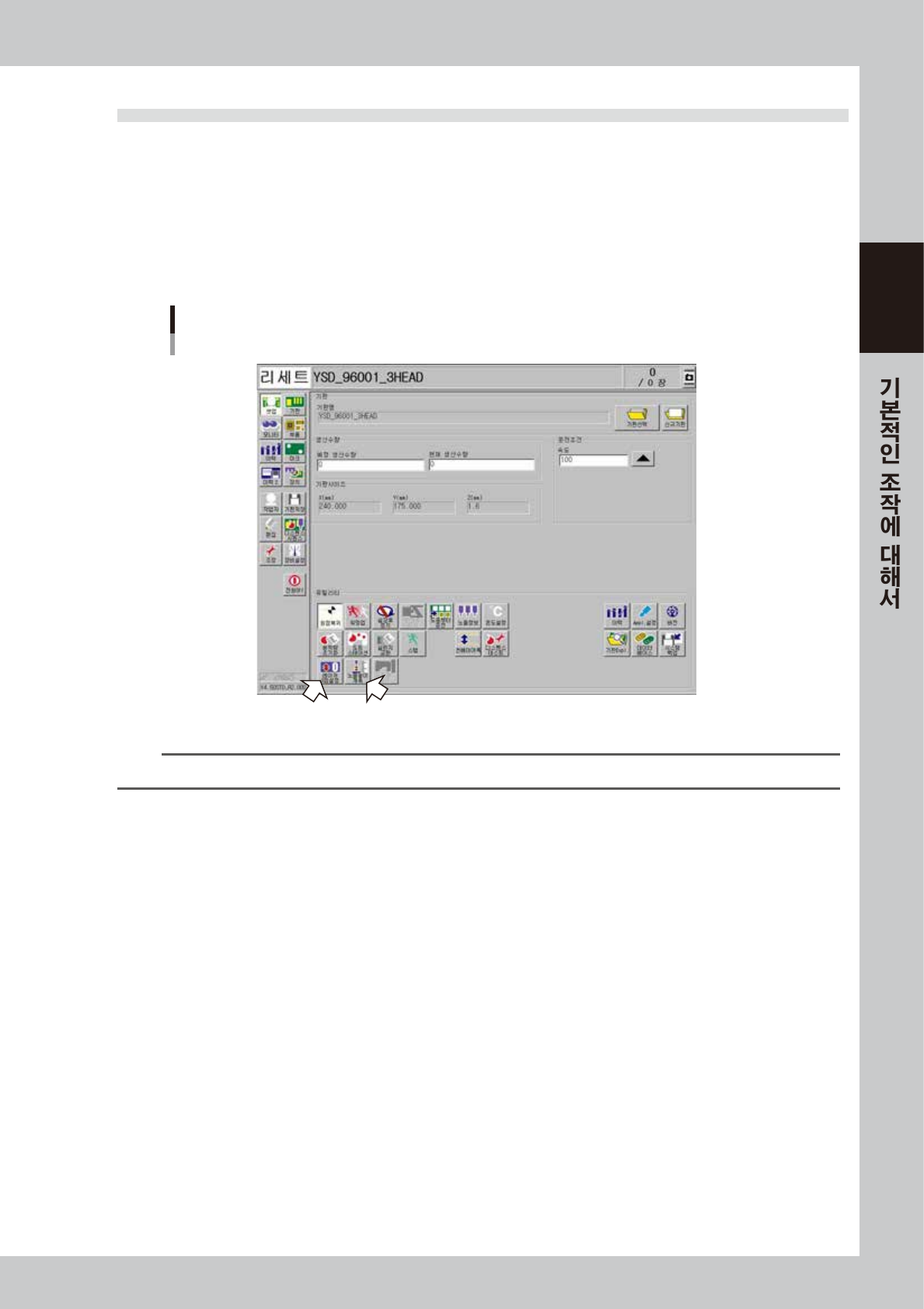

「셋업」화면의 [ 레이저 0 점설정 ] 버튼을 눌러서 기준좌표 (0 점 좌표 ) 로 레이저 변위계를 이동시켜서 리셋합니다 .
█
노즐높이 계측
셋업작업에서 디스펜스 노즐을 교환하거나 , 장비의 전원을 재투입 했을 경우 , 반드시 제일 처음에 노즐높이 계측을
실시합니다 .「셋업」화면의「노즐높이 계측」버튼을 누르면 , 터치 센서에 노즐을 대어서 높이를 측정합니다 .
초기화
레이저 0점설정과 노즐높이 계측
68239-N7- 00
n
요점
레이저 변위계를 이용하는 기판 데이터에서 , 레이저 0 점 설정을 하지 않고 자동운전을 시작하면 , 에러 메시지가 표시됩니다.
