4-1 1 4 3 보정 량 확 인을 「한 다 」 로 설정합니다 . 1 . [ 장비설 정 ] 버 튼을 누릅니 다 . 2. 「장비 데 이 터 」- 「 도트 스 테 이션 」 화 면 내 의 「 보 정 량 확인 」 을 「한다」 로 설정 해 주십 시오 . 보정량 확인 「한다」로 설정 68 4 0 7-N 7- 0 0 보정량 확 인 내용 한다 • 해당 헤드가 도 트 디스펜스 직전에 프리 디스펜스 동 작을 …
4-10
4
3.1.1 각 파라미터의 설정
디스펜스 보정을 실행하기 위해 노즐 정보의 보정타입 , 디스펜스 체크 , 보정량 확인의 설정을 유효로 합니
다. 해당 기판 데이터를 선택해서 설정해 주십시오 .
1
노즐정보의 보정타입을 선택합니다 .
1. 「셋업」화면의 [ 노즐정보 ] 버튼을 누릅니다 .「노즐정보」화면이 표시됩니다 .
2. 사용할 노즐과 보정타입을 선택합니다 .
3. [ 닫기 ] 버튼을 눌러서 화면을 닫아 주십시오 .
노즐 정보
68405-N7-00
2
디스펜스 체크를「한다」로 설정합니다 .

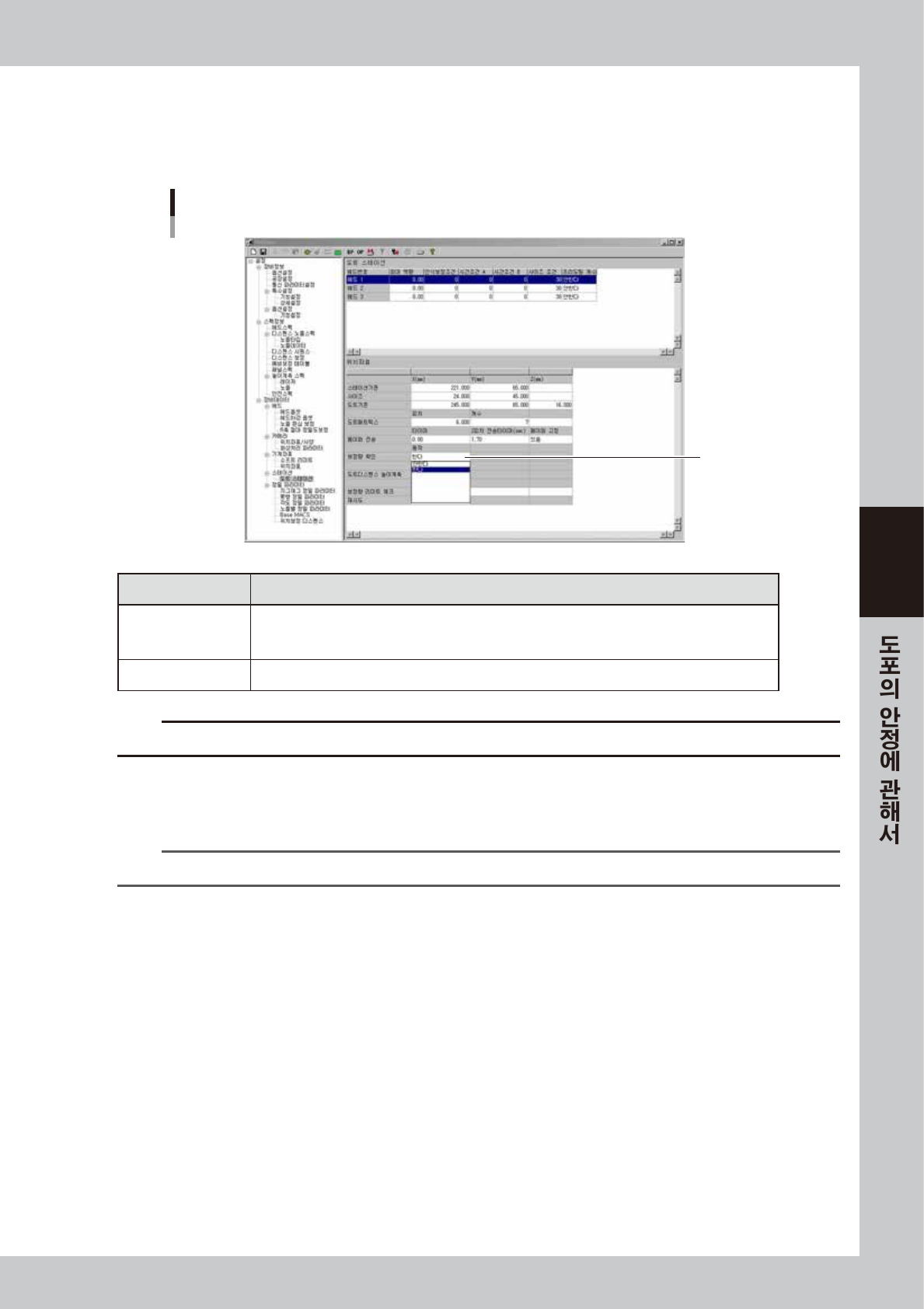

[ 기판 ]-「기판」탭 화면의「디스펜스 체크」를「한다」로 설정해 주십시오 .
디스펜스 체크
「한다」로 설정
68406-N7-00
디스펜스 체크 내용
한다
프리 디스펜스 실행시 , 프리 디스펜스 파라미터의 「스킵」 란에 「Check」 로 설정되어 있을 경우 , 해당
마크를 바탕으로 도트를 인식합니다 .
안한다
프리 디스펜스 실행시 , 프리 디스펜스 파라미터의 「스킵」 란에 「Check」 로 설정되어 있어도 , 도트인식은
실행하지 않고 , 프리 디스펜싱만 합니다 .
4-11
4
3

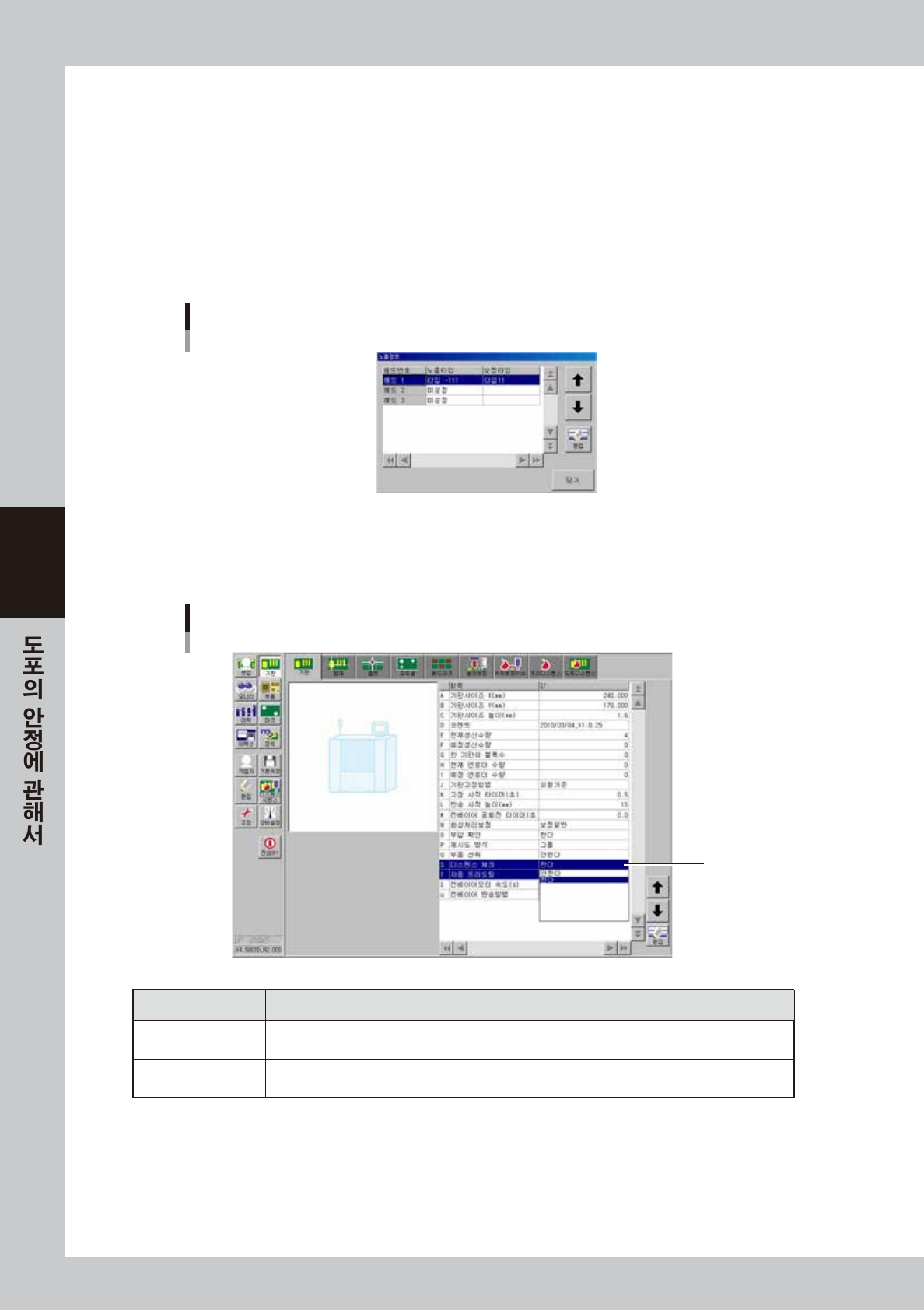

보정량 확인을「한다」로 설정합니다 .
1. [ 장비설정 ] 버튼을 누릅니다 .
2. 「장비데이터」-「도트 스테이션」화면내의「보정량 확인」을「한다」로 설정해 주십시오 .
보정량 확인
「한다」로 설정
68407-N7-00
보정량 확인 내용
한다
•
해당 헤드가 도트 디스펜스 직전에 프리 디스펜스 동작을 실행합니다 .
•
보정후의 도포량을 확인하고 , 첫회에서 구한 보정량을 이용해서 좌표를 Y 축 방향으로 20mm 이동해서
•
도포하고 인식 ( 마크 인식용 ) 합니다 .
안한다 도트 디스펜스 동작전에 모든 헤드가 프리 디스펜스를 실시하나 , 보정량 확인은 하지 않습니다 .
c
주의
보정량 확인 동작을 실행할 경우 , 프리 디스펜스 도트 인식의 횟수가 늘어나므로 , 생산 택타임이 떨어질 수 있습니다 .
4
기판 데이터를 다시 읽습니다 .
[ 기판선택 ] 버튼을 눌러서 기판 데이터를 다시 읽어 주십시오 .
n
요점
장비설정을 변경했을 경우, 설정내용을 반영시키기 위해 기판 데이터를 다시 읽습니다.
4-12
4
3.1.2 프리 디스펜스 파라미터의 작성
일반적으로 , 프리 디스펜스 파라미터는 다른 기판 데이터의 프리 디스펜스 파라미터를 복사해서 작성하고
예비 도포할 좌표 등의 정보를 덧붙여 설정합니다. 작성 방법은 다음과 같습니다.
1
프리 디스펜스 파라미터를 복사합니다 .
1. 복사할 기판 데이터를 선택해서 표시합니다 .
2. [ 기판 ]-「프리 디스펜스」화면내의 [ 보조편집 ] 버튼을 누릅니다 .
3. 「보조편집」화면내의 [ 전체선택 ] 버튼을 누르고 [ 복사 ] 버튼을 눌러 주십시오 .
「프리 디스펜스」화면
파라미터의 예
[전체선택] 버튼 [복사] 버튼 [덮어쓰기 첨부] 버튼
[편집] 버튼
[보조편집] 버튼
「프리 디스펜스」 [보조편집]
마크 번호
68408-N9-00
참고
프리 디스펜스 파라미터의 각 설정값은 , 상기 화면의 값을 참고해 주십시오 .
2
프리 디스펜스 파라미터를 붙이기 합니다 .
1. 붙이기 할 기판 데이터를 선택해서 표시합니다 .
2. [ 기판 ]-「프리 디스펜스」화면내의 첫번째 행에 커서를 맞추고 [ 덮어쓰기 첨부 ] 버튼을 누릅니다 .
3. 사용하는 헤드 수에 맞춰서 파라미터를 추가 , 편집 , 삭제합니다 .
c
주의
[ 장비설정 ]-「도트 스테이션」의「보정량 확인」을「안한다」로 설정하고 , 복수의 헤드를 사용할 경우는 , 그 다음에 도포할
헤드의 X 좌표에 마이너스 옵셋값을 입력해 주십시오 .
예 ) 헤드 1「X:0.00」, 헤드 2「X:-4.00」, 헤드 3「X:-8.00」
