3.1.2 프리 디스펜스 파라미터의 작성
일반적으로 , 프리 디스펜스 파라미터는 다른 기판 데이터의 프리 디스펜스 파라미터를 복사해서 작성하고
예비 도포할 좌표 등의 정보를 덧붙여 설정합니다. 작성 방법은 다음과 같습니다.
1
프리 디스펜스 파라미터를 복사합니다 .
1. 복사할 기판 데이터를 선택해서 표시합니다 .
2. [ 기판 ]-「프리 디스펜스」화면내의 [ 보조편집 ] 버튼을 누릅니다 .
3. 「보조편집」화면내의 [ 전체선택 ] 버튼을 누르고 [ 복사 ] 버튼을 눌러 주십시오 .

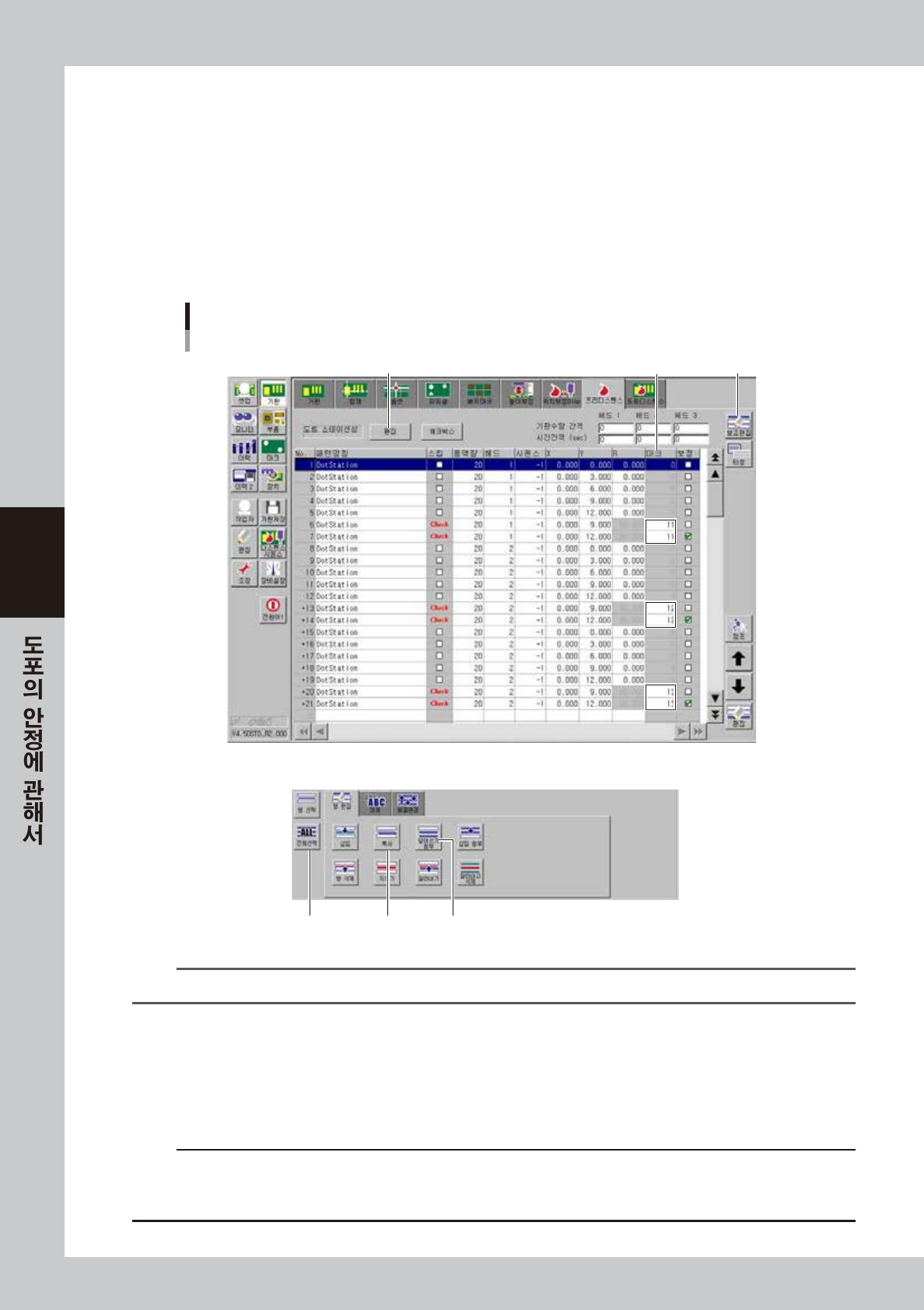

「프리 디스펜스」화면
파라미터의 예
[전체선택] 버튼 [복사] 버튼 [덮어쓰기 첨부] 버튼
[편집] 버튼
[보조편집] 버튼
「프리 디스펜스」 [보조편집]
마크 번호
68408-N9-00
참고
프리 디스펜스 파라미터의 각 설정값은 , 상기 화면의 값을 참고해 주십시오 .
2
프리 디스펜스 파라미터를 붙이기 합니다 .
1. 붙이기 할 기판 데이터를 선택해서 표시합니다 .
2. [ 기판 ]-「프리 디스펜스」화면내의 첫번째 행에 커서를 맞추고 [ 덮어쓰기 첨부 ] 버튼을 누릅니다 .
3. 사용하는 헤드 수에 맞춰서 파라미터를 추가 , 편집 , 삭제합니다 .
c
주의
[ 장비설정 ]-「도트 스테이션」의「보정량 확인」을「안한다」로 설정하고 , 복수의 헤드를 사용할 경우는 , 그 다음에 도포할
헤드의 X 좌표에 마이너스 옵셋값을 입력해 주십시오 .
예 ) 헤드 1「X:0.00」, 헤드 2「X:-4.00」, 헤드 3「X:-8.00」
4-13
4
3
도트 스테이션상에 설정합니다 .
[ 편집 ] 버튼을 눌러서「도트 스테이션상」을 선택합니다 .
4
마크 번호를 설정합니다 .
보정에 사용할 마크 번호를 입력합니다 . 일반적으로 111 노즐을 사용하고 있을 경우는 ,「11」을 입력합
니다 .
n
요점
마크 번호는 임의로 결정할 수가 있습니다만 , 가능한한 구별하기 쉽도록 노즐번호와 비슷한 번호를 입력해 주십시오 .
각 노즐과 마크번호와에 관해서는 , 전술의「3.1 디스펜스 보정 기능을 사용」의「█ 노즐 설정값」표를 참조해 주십시오 .
█
디스펜스 보정기능을 사용안할 경우
「프리 디스펜스」탭 화면의 [ 체크박스 ] 버튼을 눌러서「보정」란의 체크를 해제합니다 . 예비 도포한 도트를 인식할 경우는 ,
후술의「3.1.3 도트 인식용 마크 데이터의 작성」을 참조해서 마크 데이터를 작성합니다 .
디스펜스 보정 미사용
[체크박스] 버튼
체크를 해제
도트인식을 할 경우는,「Check」로 설정
68409-N7-00
4-14
4
3.1.3 도트 인식용 마크 데이터의 작성
보정을 실행하기 위해서는 , 각 도트의 면적 측정용 마크 데이터를 작성할 필요가 있습니다. 프리 디스펜스
데이터에서 지정되어 있는 마크 번호에 보정용 마크 데이터를 설정합니다. 마크 데이터는 다른 기판 데이터
를 복사해서 작성하며, 다음과 같이 도트 인식용 마크 데이터의 작성 방법에 대해서 설명합니다.
n
요점
한 번 작성한 데이터는 마크 데이터베이스에 등록해 둔 후에, 세팅해서 데이터를 작성하면 효율적입니다 .
상세한 내용은 제 8 장「2. 사용자 데이터베이스의 작성」을 참조해 주십시오 .
1
마크 데이터를 복사합니다 .
1. 복사할 기판 데이터를 선택해서 표시합니다 .
2. [ 마크 ] 버튼을 눌러서 마크 화면의 [ 보조편집 ] 버튼을 누릅니다 .
3. 복사할 마크를 선택하고 , [ 복사 ] 버튼을 눌러 주십시오 .
마크 화면
[복사] 버튼 [덮어쓰기 첨부] 버튼
68410 -N7-0 0
2
마크 데이터를 붙이기 합니다 .
1. 붙이기 할 기판 데이터를 선택해서 표시합니다 .
2. 마크 화면을 열어서 , 붙이기 할 마크 번호를 선택하고 , [ 덮어쓰기 첨부 ] 버튼을 누릅니다 .
보통 , 111 노즐을 사용하고 있을 경우는 , No.11 을 선택합니다 .
3. 필요에 따라서 마크명 , 코멘트를 변경해 주십시오 .
n
요점
마크 번호는 임의로 결정할 수가 있습니다만 , 가능한한 구별하기 쉽도록 노즐번호와 비슷한 번호를 입력해 주십시오 .
각 노즐과 마크번호와에 관해서는 , 전술의「3.1 디스펜스 보정 기능을 사용」의「█ 노즐 설정값」표를 참조해 주십시오 .
