 제 4 장 급유개소일람

 1. 적용구리스와구리스건 4-1

1.1 적용구리스 4-1

1.2 구리스건 4-1

 2. 급유개소 4-2

2.1 헤드부 4-2

2.1.1 Z 축가이드및볼스크류 , 샤프트 4-2

2.2 X 축부 4-3

2.2.1 X 축가이드와볼스크류 4-3

2.3 Y 축부 4-4

2.3.1 Y 축가이드와볼스크류 4-4

2.4 기판반송부 4-5

2.4.1 W 축가이드및볼스크류와6 각스플라인 4-5

2.4.2 PU 축볼가이드와볼스크류 4-6

4-1

 1.적용구리스와구리스건

1.1 적용구리스

구리스 급유를 실행할 경우에는 , 반드시 하기의 야마하 지정 구리스를 사용해 주십시오 .

주의

지정외의구리스를사용하면 ,장비가손상될경우가있습니다 .

급유개소 가이드 볼스크류 비고

X축 NSL 구리스 NSL 구리스

Y축 NSL 구리스 NSL 구리스

Z축 NSL 구리스 NSL 구리스

W축 NSL 구리스 NSL 구리스 NSL 구리스는 6 각 스플라인에도 사용

PU 축 - NSL 구리스 NSL 구리스는 볼 가이드에도 사용

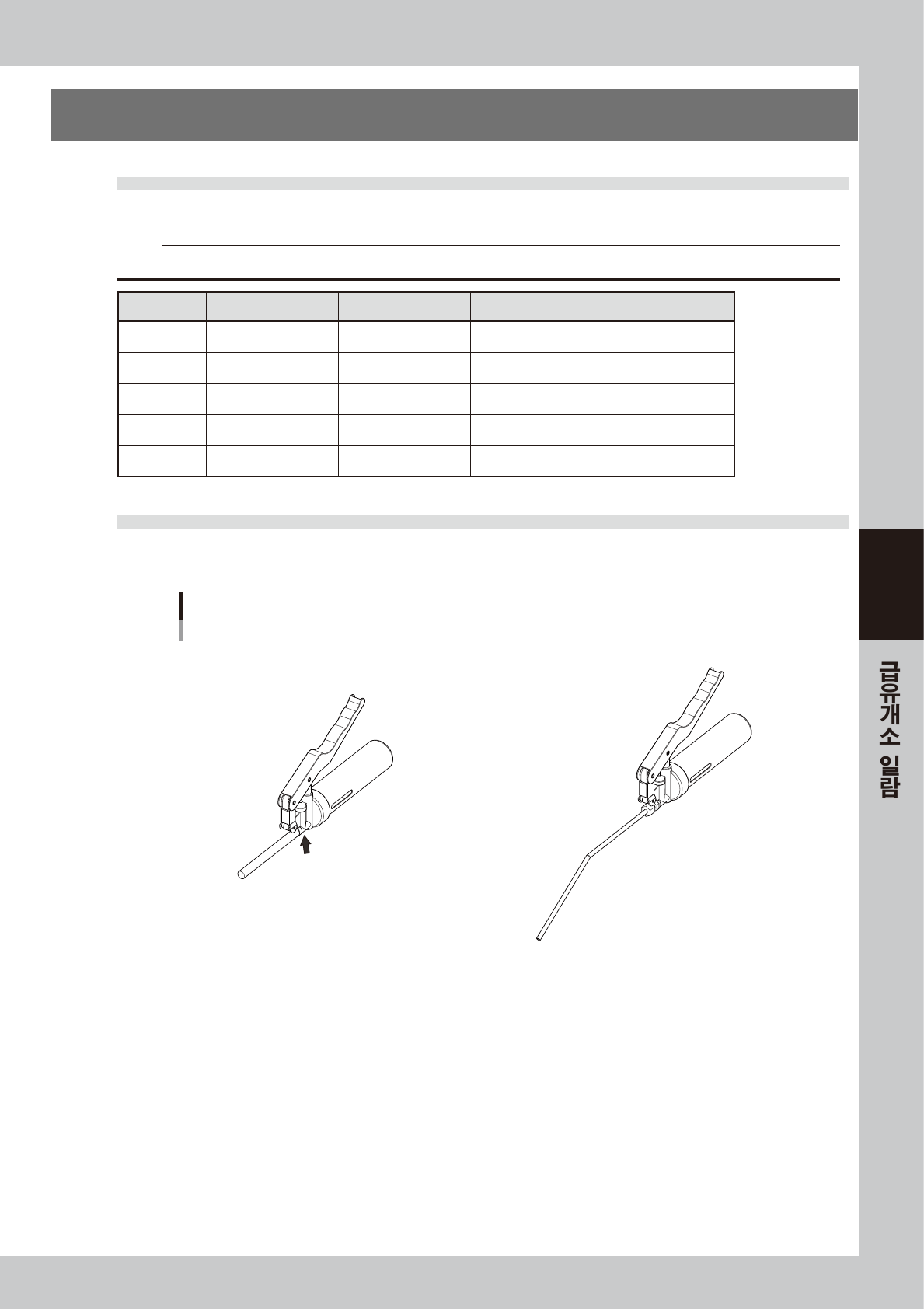

1.2 구리스건

구리스 급유에 사용하는 구리스 건은 , 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.

급유지시에 따라서 선단 노즐을 변경해 주십시오 .

구리스 건

굽은 타입 노즐표준 노즐

여기에 선단 노즐을 바꿔 끼운다

57400-N7-00

4-2

 2.급유개소

각부의급유개소와주기및작업방법에대해서설명합니다 .

2.1 헤드부

2.1.1 Z 축가이드및볼스크류 , 샤프트

Z축의 급유개소

가이드 및 볼스크류, 샤프트

Z축 가이드

구리스 건 :

손으로 도포 :

Z축 볼스크류

스플라인 샤프트

574 01-N7-10

급유부위 급유개소 주기 작업방법

Z 축가이드 2또는3 1년 손으로도포 ( 얇게 )

Z 축볼스크류 2또는3 1년 손으로도포 ( 얇게 )

스플라인샤프트 2또는 3 1년 손으로도포 ( 얇게 )
