4-2
4
2.급유개소
각부의급유개소와주기및작업방법에대해서설명합니다 .

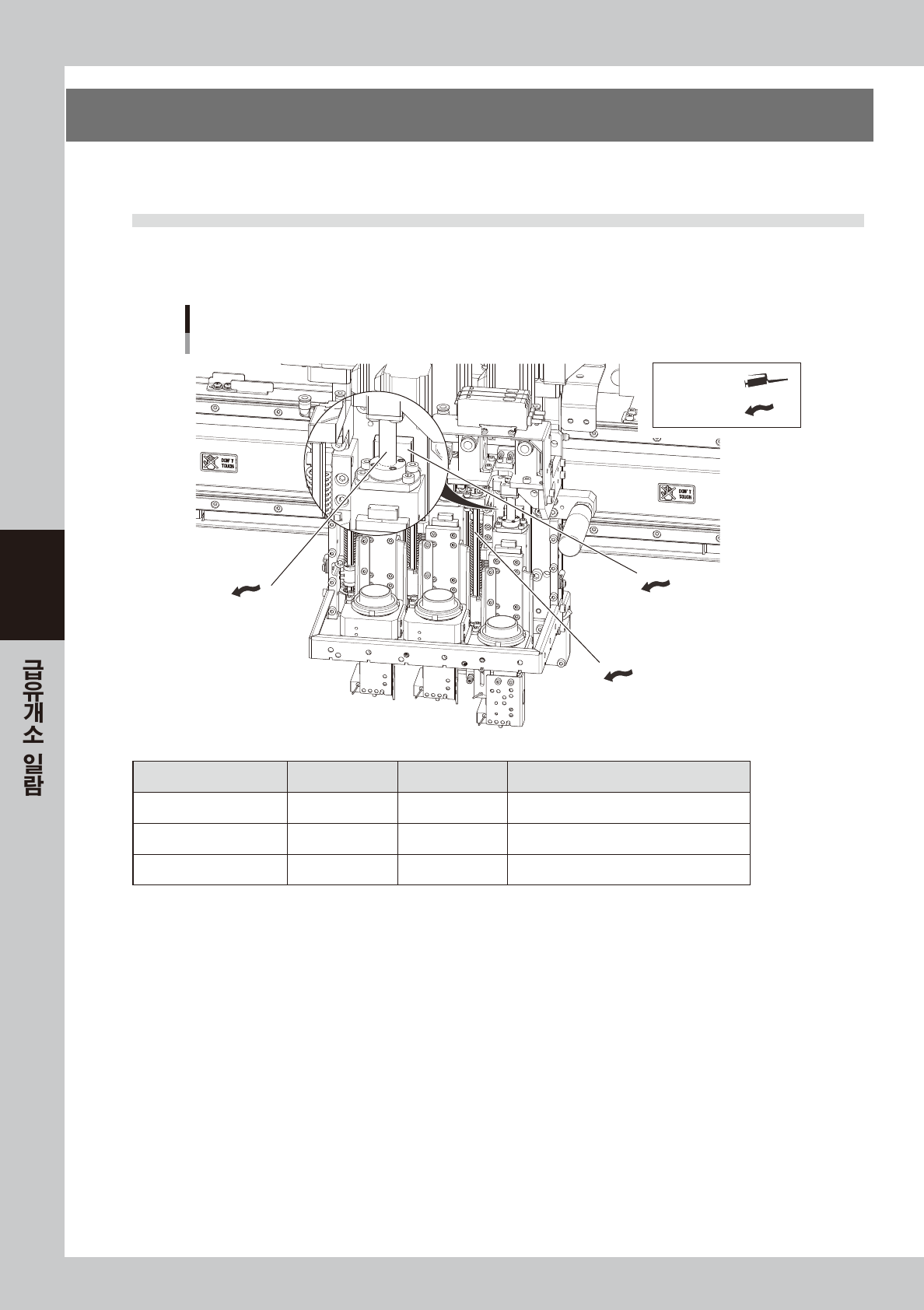

2.1 헤드부
2.1.1 Z 축가이드및볼스크류 , 샤프트
Z축의 급유개소
가이드 및 볼스크류, 샤프트
Z축 가이드
구리스 건 :
손으로 도포 :
Z축 볼스크류
스플라인 샤프트
574 01-N7-10
급유부위 급유개소 주기 작업방법
Z 축가이드 2또는3 1년 손으로도포 ( 얇게 )
Z 축볼스크류 2또는3 1년 손으로도포 ( 얇게 )
스플라인샤프트 2또는 3 1년 손으로도포 ( 얇게 )
4-3
4
2.2 X 축부
2.2.1 X 축가이드와볼스크류
X축 가이드부
X축의 급유개소
가이드와 볼스크류
구리스 니플(대) 2군데
X축 볼스크류부
구리스 니플(대) 1군데
X축 가이드부
구리스 니플(소) 2군데
구리스 건 :
손으로 도포 :
57402-N7-10
급유부위 급유개소 주기 작업방법
가이드
2
1 회 / 매월
구리스건 : 표준노즐
2 구리스건 : 굽은타입노즐
볼스크류 1 구리스건 : 표준노즐
4-4
4
2.3 Y 축부
2.3.1 Y 축가이드와볼스크류
Y축의 급유개소
배면
정면
구리스 건 :
손으로 도포 :
Y축 가이드부
구리스 니플
Y축 볼스크류부
구리스 니플
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 볼스크류부
구리스 니플
가이드와 볼스크류
57403-N7-00
급유부위 급유개소 주기 작업방법
가이드 4
1 회 / 매월 구리스건 : 표준노즐
볼스크류 2
