5-59 5 5 마크 조명을 설정합니다 . [ 마크조 명 ] 버 튼을 누 르고 조 명 레벨 을 설정 합니 다 . 마크와 배경 의 명 암차 ( CONT RAST ) 가 크고 , 동시 에 마크 전체 가 균일 한 밝 기 로 보 이 는 상태가 적정 값이 됩 니 다 . 마크조명 설정 68 539 - N7- 0 0 주요 마크 조명 설정의 기준 · 동박 , 도금 백색 외 륜 , 내 륜 , 동축을 점 등 …
5-58
5
6.5 마크조정
설정된 파라미터의 적절 여부를 확인하는 작업입니다. 미설정인 파라미터에 대해서는 , 인식 테스트를 실행
하면서 최적값을 구합니다. 여기서는 기본 파라미터의「마크타입」이「피듀셜」로 설정되어 있을 때의 조정
방법에 관하여 설명합니다.
1
마크데이터를 선택합니다 .
마크화면에서 확인작업을 하려는 데이터 No. 에 커서를 맞춥니다 .
2
마크조정 화면을 표시합니다 .
[ 마크조정 ] 버튼을 눌러 주십시오 . 다음과 같은 화면이 표시됩니다 .
마크조정 화면
45
68538-N7- 00
3
기판을 컨베이어 위에 고정합니다 .
n
요점
기판을 고정하기 전에 미리 각 컨베이어 유닛을 조정해 둘 필요가 있습니다. 조정방법에 관해서는 , 제 2 장「컨베이어의 셋업
을 실행」을 참조해 주십시오 .
4
마크티칭을 합니다 .
1. [ 헤드이동 ] 버튼을 눌러서 , 헤드이동 화면을 표시합니다 .
2. 화살표 버튼을 사용해서 헤드를 이동하여 , 화면의 센터커서에 마크를 맞춥니다 . ( 아래 표에 나타내
는 티칭위치 )
3. ［닫기 ] 버튼을 눌러서 , 마크조정 화면으로 돌아갑니다 .
형상타입 티칭위치 예
원, 정방형
정삼각형, 특수형상
마크의 중심
： 센터 커서
마크티칭 위치
각 검출 각부
67538-N7- 0 0
5-59
5
5
마크조명을 설정합니다 .
[ 마크조명 ] 버튼을 누르고 조명레벨을 설정합니다 . 마크와 배경의 명암차 (
CONTRAST
) 가 크고 , 동시
에 마크전체가 균일한 밝기로 보이는 상태가 적정값이 됩니다 .
마크조명 설정
68539-N7- 0 0
주요 마크조명 설정의 기준
· 동박 , 도금
백색외륜 , 내륜 , 동축을 점등시킵니다 . （조명레벨 1）
마크가 어두울 경우는 내륜의 밝기를 올려봅니다 .
· 솔더 레벨러
백색외륜 , 내륜 , 동축을 점등시킵니다 . （조명레벨 1）
마크표면이 울퉁불퉁하고 , 마크의 윤곽이 결여되어 비칠 경우는 외륜을 강하게 합니다 .
· 세라믹 기판에 금속마크
백색내륜 , 동축을 점등합니다 . （조명레벨 1）
세라믹 부분이 너무 밝을 경우는 IR 만 점등시킵니다 .
5-60
5
6
인식 테스트를 실행합니다 .
[ 인식 테스트 ] 버튼을 눌러서 인식테스트를 실행합니다 . 몇 번 인식 테스트를 실행해서 에러가 발생하지
않으면 , 설정되어 있는 파라미터값은 적정합니다 . 다음 Step 으로 진행합니다 . 한 번이라도 에러가 발
생할 경우는 다음의 순서로 파라미터를 조정하여 주십시오 .
1. [ 취소 ] 버튼을 눌러서 마크화면으로 돌아가 「마크타입」, 「형상타입」, 「인식타입」파라미터가 정
확히 설정되어 있는지 확인합니다 .
2. 파라미터의 확인 또는 수정 후 , [ 마크조정 ] 버튼을 눌러서 마크조정 화면으로 돌아가 , 인식테스트
를 실행합니다 . 에러가 발생하지 않을 경우는 다음 Step 으로 진행하여 주십시오 .
3. 인식테스트에서 에러가 다시 발생할 경우는 [ 적정값 검색 ] 버튼을 눌러서 적정한 경계값을 검색합니
다.
4. 적정값 검색이 성공하면 , 다시 한 번 인식테스트를 실행합니다 . 에러가 발생하지 않으면 다음 Step
으로 진행합니다 .
5. 적정값 검색에 실패한 경우는 , [ 결과화상 ] 버튼을 누르고 나서 , [ 경계값 ] 버튼을 누릅니다 . 현재
설정되어 있는 「경계값」에서의 2 치화 처리를 실행한 화상이 표시됩니다 .

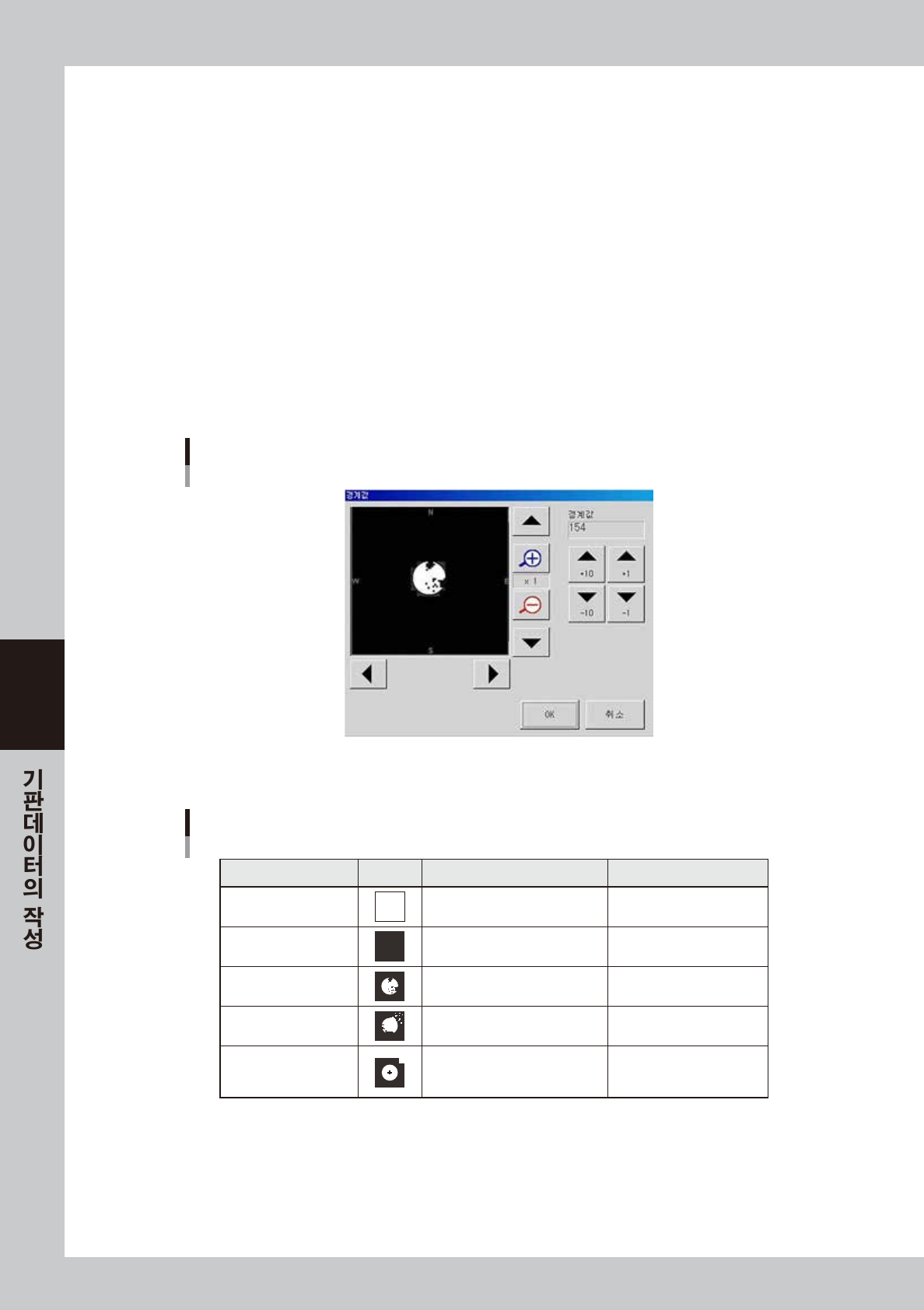

경계값 확인 화면
68540-N7-00
6. 다음의 방법으로 , 마크형상이 깨끗하게 표시되도록 조정합니다 .
인식조정 사항
상태 이미지 대 책 비 고
전체가 하얗다
전체가 까맣다
마크내부에 노이즈
마크외부에 노이즈
검출 범위내에 마크 이외가
비치고 있다
보조조정 항목의 「마크내 노이즈
컷트」의 수치를 올린다.
보조조정 항목의 「마크외 노이즈
컷트」의 수치를 올린다.
「마크검출범위」를 줄인다.
마크가 보일 때까지 조정해
주십시오.
마크가 보일 때까지 조정해
주십시오.
인식시간이 걸립니다.
인식시간이 걸립니다.
「마크검출범위」의 항목을
참조해 주십시오.
▲
+10
▲
+1
▼
-10
▼
-1
또는 키로 경계값을 올린다
또는 키로 경계값을 내린다
67539-N7-0 0
7. 다시 한 번 「적정값 검색」을 실행해서 성공하면 , 인식테스트를 재실행하여 주십시오 . 에러가 발생
하지 않으면 다음 Step 으로 진행합니다 .
8. 적정값 검색이 실패하면 「마크인식공차」를 크게하고 , 다시 한 번 「적정값 검색」을 실행하여 주십
시오 .
