2-30
2
█
접착제의 토출 상태가 좋지 않을 경우 , 다음을 확인해 주십시오 .
•
노즐의 더러움 , 막힘
•
토출압력
•
실린지 어댑터의 고정상태
•
노즐의 세팅상태
•
히터의 온도
•
접착제의 제조년 월일
•
여러 번 사용한 오래된 접착제의 여부
n
요점
새로운 실린지로 교환했을 경우는 , 「실린지 교환」화면의 해당하는 헤드의「용액량 초기화」버튼을 눌러서 용액량의 카운트
값을 초기화 해 주십시오 .
5
작업을 종료합니다 .
「실린지 교환」화면의 [ 닫기 ] 버튼을 눌러서 작업을 종료합니다 .
참고
「셋업」화면의 [ 장치 ] 버튼을 눌러서「헤드」탭을 열고 , 각 헤드별로 [ 블로우 ] 버튼을 눌러서 접착제를 토출하는 방법도 있
습니다 .
2-31
2
3.7 디스펜스 테스트의 실행
노즐의 공기 빼기가 완료되면 , 디스펜스 테스트를 실행해서 도포상태를 확인합니다. 디스펜스 테스트는
기판데이터의 프리 디스펜스 정보를 바탕으로 실행됩니다. 여기에서는 , 디스펜스 테스트 기능의 사용방법에
대해서 설명합니다. 상세한 내용은 제 4 장「2. 디스펜스 테스트 기능」을 참조해 주십시오 .
1
「셋업」화면의 [ 디스펜스 테스트 ] 버튼을 누릅니다 .
「디스펜스 테스트」화면이 표시됩니다 .
「디스펜스 테스트」화면
68235-N7- 0 0
2
[ 실행 ] 버튼을 누릅니다 .
디스펜스 테스트가 실행됩니다 .
참고
[ 기판 ]-「프리 디스펜스」탭내의 [ 편집 ] 버튼을 눌러서 , [ 실행 ] 을 선택했을 경우는, 기판상에 디스펜스 테스트를 실행할
수 있습니다 . [ 기판 반입] 버튼을 누르고 , 기판을 세팅한 후에 [ 실행 ] 버튼을 눌러 주십시오 .
2-32
2
3
테스트 결과를 확인합니다 .
「에러」항목이「인식성공」으로 되어 있는지 확인해 주십시오 .

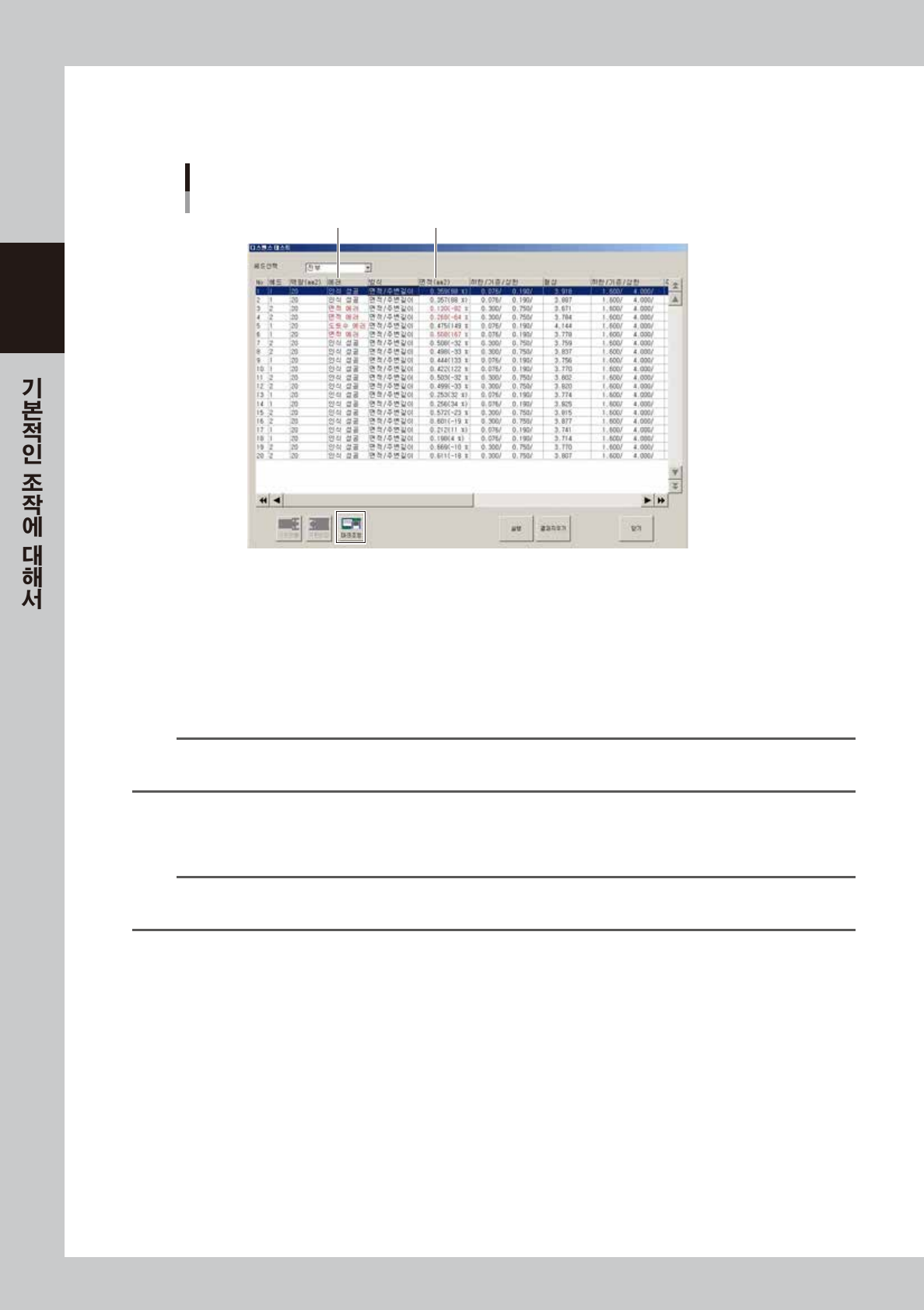

디스펜스 테스트 결과
에러
면적 (㎟)
68236-N7-00
█
에러가 났을 경우
1. 도포상태를 확인하고 도포량이 적을 경우는 , 인식성공이 되도록 에어압을 내립니다 .
「면적 (mm2)」d 항목의 퍼센트 값을 확인하고 에어압을 조정해 주십시오 .
2. 면적값이 마이너스일 ( 작을 ) 경우는 에어압을 올리고 , 플러스일 ( 클 ) 경우는 에어압을 내려서
± 20% 이내의 값이 되도록 에어압을 조정합니다 .
조정후에는 재차 [ 실행 ] 버튼을 눌러서 디스펜스 테스트를 실행하고 결과를 확인합니다 .
n
요점
[마크 ]-「형상」정보의「A: 형상체크 방식」은「면적 / 주변길이」로 설정해 주십시오 . 이 때 , 「B: 기준면적 (mm2)」값에 대해
「D: 면적공차 (%)」,「E: 형상공차 (%)」의 값이 벗어나면 에러가 납니다.
4
작업을 종료합니다 .
[ 닫기 ] 버튼을 눌러서「디스펜스 테스트」화면을 닫고 작업을 종료합니다 .
참고
도포 상태를 이동 카메라로 확인할 경우는 ,「헤드선택」풀다운 리스트에서 헤드를 선택하고 , 확인할 도포 No 를 클릭하고
[마크조정 ] 버튼을 누르면 확인할 수 있습니다 .
