4-45 4 █ 에 러 메 시지 보정 량의 값 이 허 용량 ( 최소보 정 , 최 대 보 정 ) 을 초과했을 경 우는 , 다 음의 에러 메 시 지가 표시됩 니 다 . 그 후 , [ 에 러 클리 어 ] 버튼을 누르 면 , 다 음의 동작 선 택 대화창 이 표시되 어 , 「 디 스펜 스 테 스트 」 「재시 도 」 「리세 트 」 「계속 」 중에서 동작을 선택 할 수 있 습니 다 . 보정 리미트 에러 …
4-44
4
•
가산타입
프리 디스펜스한 액량 ( 타이머 ) 으로 도포해야 할 면적 ( 기준면적 ) 과 , 실제로 도포된 면적 ( 보정면적 ) 의 차이를 보정량
( 기준면적 / 보정면적 ) 으로 합니다 .
기준면적은 , [ 장비설정 ]-「디스펜스 보정」-「기준면적」에서 구합니다 .
예)
액량이 ( 타이머 )20, 기준면적이 0.20, 최소보정 0.8. 최대보정 1.2 의 경우
최소 보정량으로 보정된 액량 :20 X 0.8=16
최대 보정량으로 보정된 액량 :20 X 1.2=24
실제로 도포된 액량이 16~24 에서 벗어났을 경우 , 에러 메시지가 표시됩니다 .
0
0.1
0.2
0.3
0.4
0.5
0.6
0 10 20 30 40 50

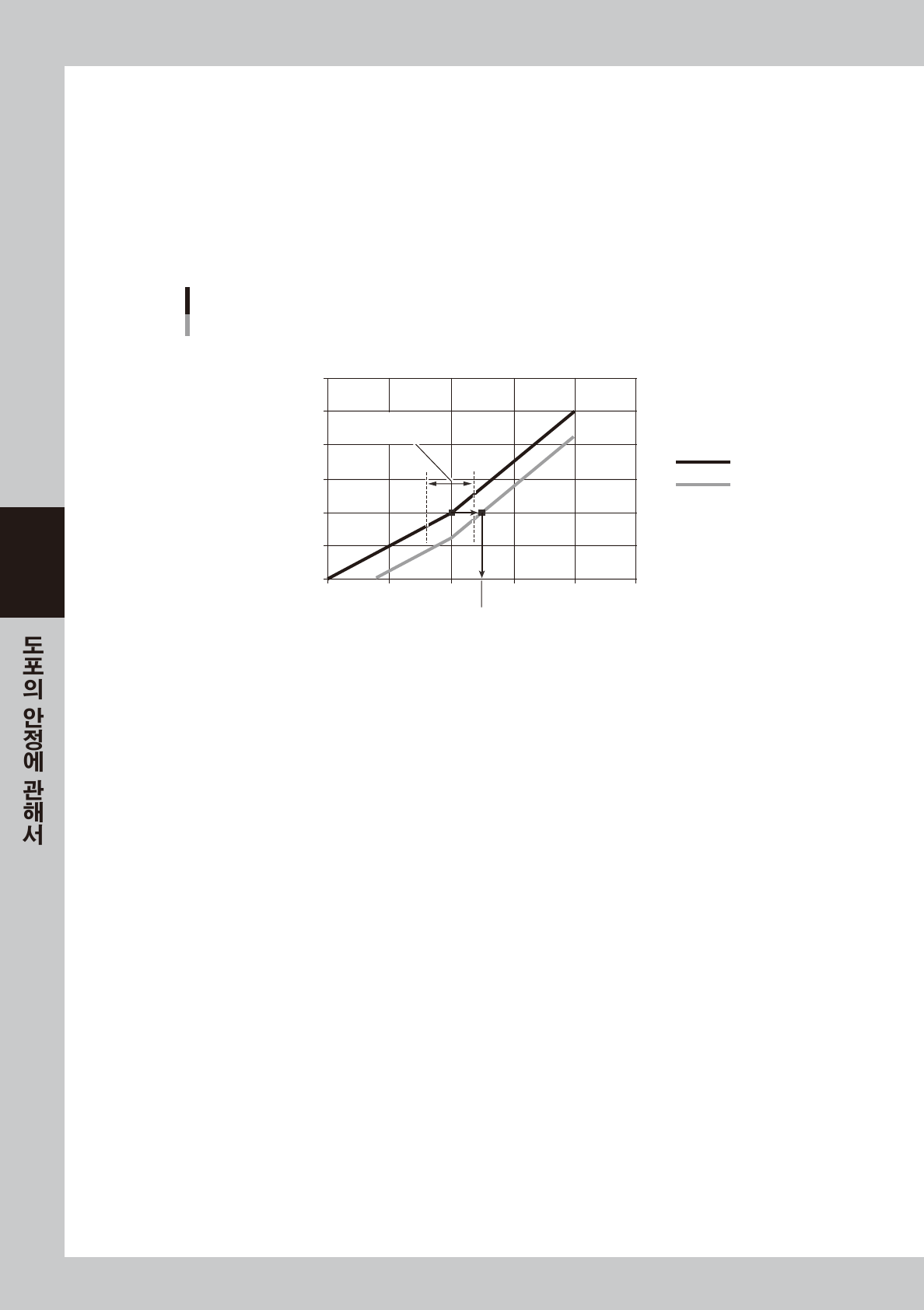

가산타입의 예
보정된 액량 (타이머)
보정량 리미트 범위
16~24
액량 [msec]
도포면적 [mm2]
기준면적
보정면적
67418-N7- 00
4-45
4
█
에러 메시지

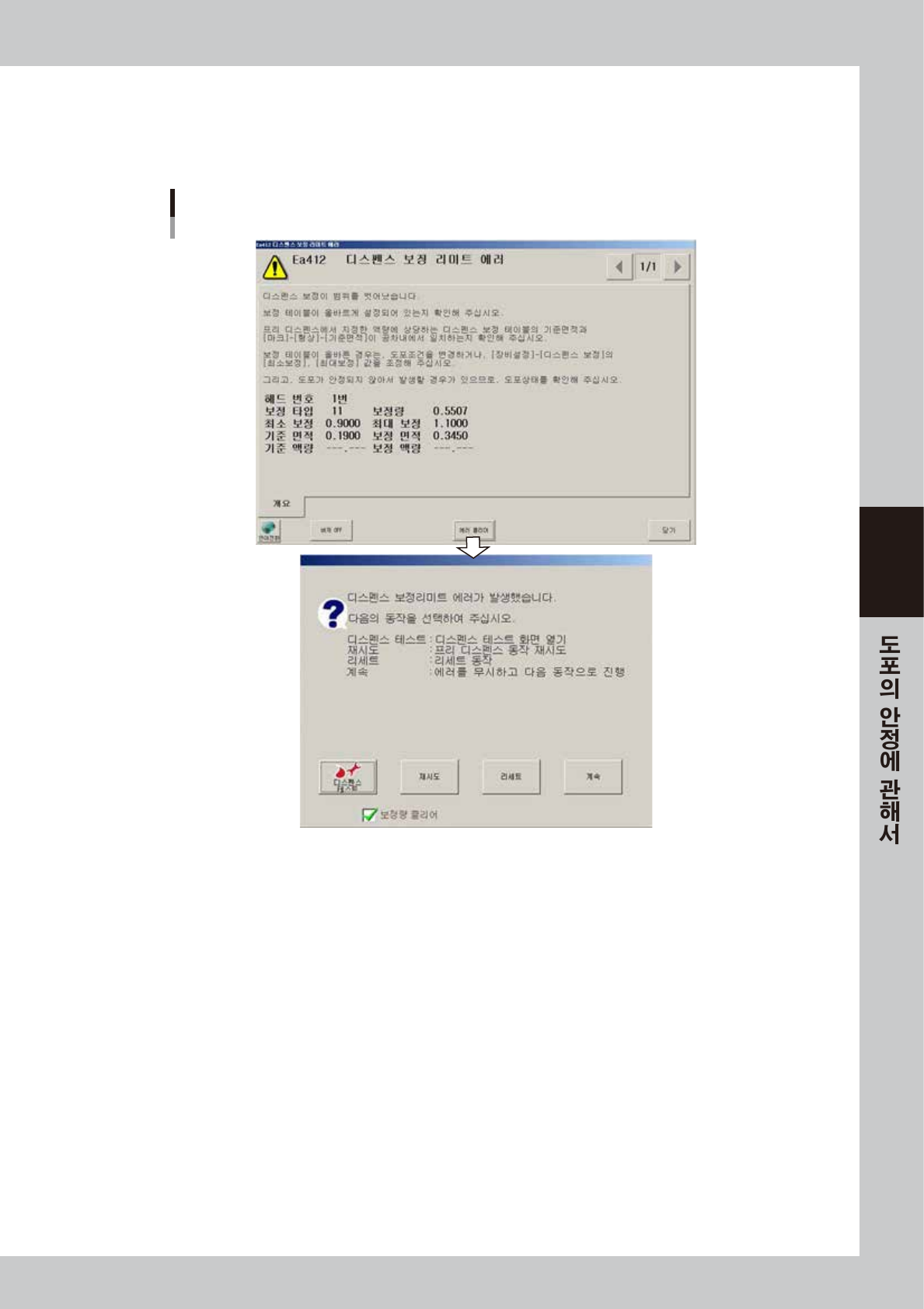

보정량의 값이 허용량 ( 최소보정 , 최대보정 ) 을 초과했을 경우는 , 다음의 에러 메시지가 표시됩니다 .
그 후 , [ 에러 클리어 ] 버튼을 누르면 , 다음의 동작 선택 대화창이 표시되어 ,「디스펜스 테스트」「재시도」「리세트」「계속」
중에서 동작을 선택할 수 있습니다 .
보정 리미트 에러
68435-N7- 0 0
「디스펜스 테스트」
디스펜스 테스트를 실행합니다 .
「재시도」
프리 디스펜스를 재실행합니다 . ( 재차 보정 리미트 에러가 발생하면 , 또 상기의 대화창이 표시됩니다 .)
「리세트」
자동운전을 리세트합니다 .
「계속」
자동운전을 그대로 계속합니다 . ( 전회의 보정량으로 디스펜스 보정을 실행합니다 .)
4-46
4

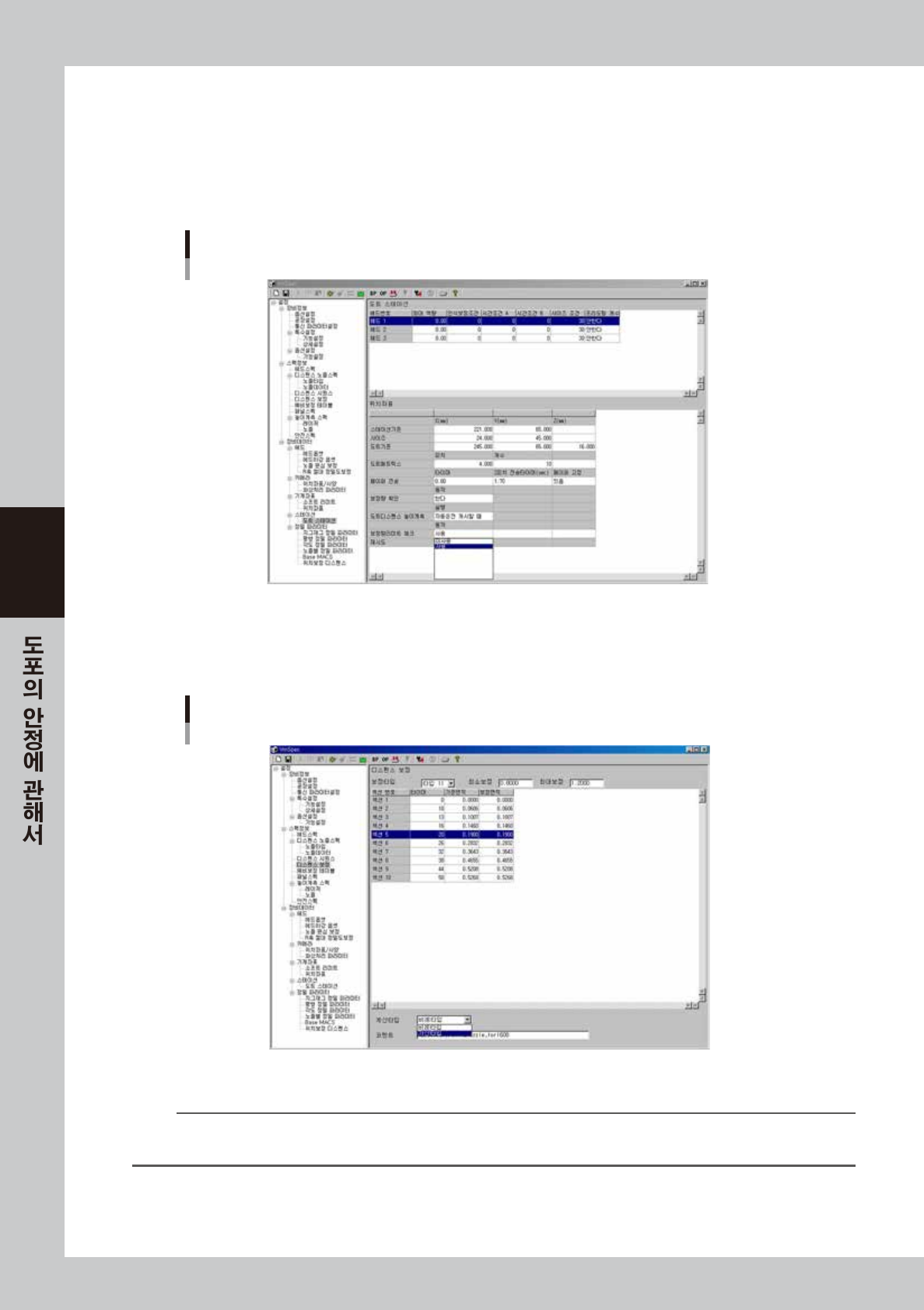

5.3.2 설정방법
본 기능을 사용하기 위해「장비설정」의 각 항목을 설정합니다.
1
도트 스테이션을 설정합니다 .
「장비설정」-「도트 스테이션」의「보정량 리미트 체크」를「사용」으로 설정해 주십시오 .
보정량 리미트 체크
68436-N7-00
2
디스펜스 보정을 설정합니다 .
「장비설정」-「디스펜스 보정」의「최소보정」및「최대보정」에 보정 범위값을 설정해 주십시오 .
디스펜스 보정
68437-N7-00
디스펜스 보정에서 설정하는 최소보정 , 최대보정은 모든 보정타입의 공통 범위값이 됩니다 .
참고
최대 보정에「0」이 설정되어 있을 경우는 , 디스펜스 보정의 리미트 체크가 실행되지 않습니다.
또한 , 최소 보정값 ~ 최대 보정값의 사이에는 반드시 1.0000 의 값이 들어가도록 설정해 주십시오 .
