操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-35
图
3.3.9-4
顯示詳細信息菜單 （显示详细信息菜单）的状态
(1) 详细信息显示
如点击
詳細信息顯示 （详细信息显示），则显示 步驟資料詳細信息 （步骤数据详细信息）对话
框。
图
3.3.9-5
步驟資料詳細信息 （步骤数据详细信息）对话框
显示步骤资料一览中当前下载的机种数据信息、零件数据中用步骤数据一览所选择的零件信息。
此时，点击
詳細信息顯示 （详细信息显示）的零件呈被选择状态。
操作篇
3. 自动生产
3-36
电子零件装着机
SI-G200Mk3 (CS)
零件数据显示其零件的形状信息及动作关联数据。但与在 資料編輯 （数据编辑）菜单的 零件管理
（零件管理）画面中出现的内容有异，下列项目通过字符串显示。
点击左键加速
ID 栏，显示 加速模式 （加速模式）对话框，显示对应的模式名称及各轴的超驰比
率。各轴的超驰比率显示加速度模式
ID 的超驰比率和超驰比率全体。
图
3.3.9-6
加速模式 （加速模式）对话框
(2) 装着确认
点击
裝著確認 （装着确认），显示 裝著確認 （装着确认）对话框。显示 裝著確認 （装着确认）
对话框时，按
START 钮，基板相机向被选择零件上方移动。
裝著確認 （装着确认）仅在能满足以下所有条件的情况时可以点击。未能满足任一条件时，显示为
灰色，不能点击。
·完成原点回复。
·未进行轴动作。
·被选择的零件装着完毕。
·已备份升级。
关于
裝著確認 （装着确认）对话框的详情，请参照 “
3.3.6
确认装着”。
数据项目 显示值
吸嘴
ID 吸嘴 ID （吸嘴名称）
使用相机
相机
ID （相机名称）
序列类型
Normal 或 Safety
吸着开始时机 前或后
注意 :
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-37

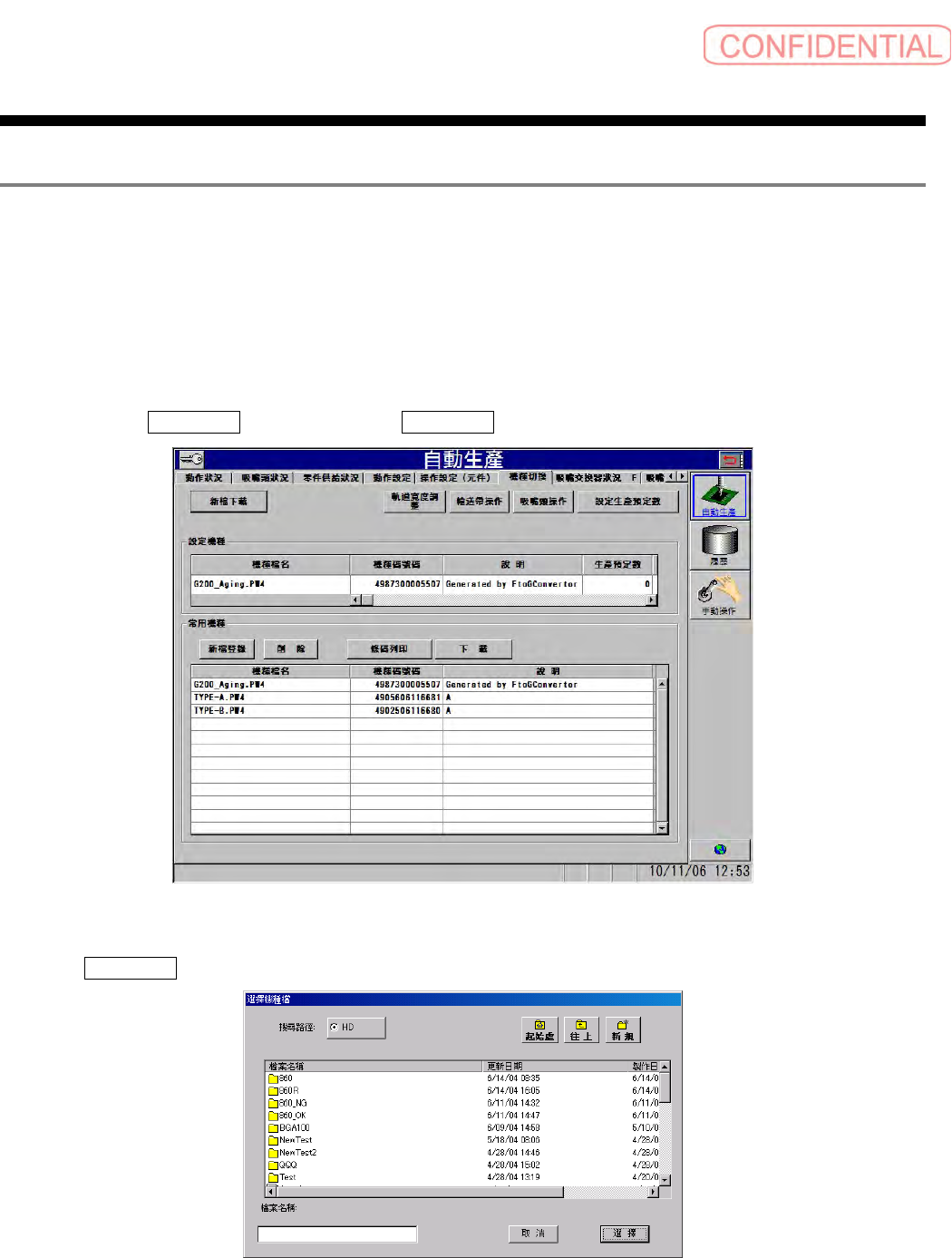

3.4 机种切换
在机种切换画面，变更自动生产机种时，执行必要的交换操作，即设定机种文件。
3.4.1 机种文件的下载和生产预定数的输入
[ 操作功能 ]
从这下载开始生产的机种文件。
[
操作顺序 ]
(1)
机种文件的下载
依顺序点击
自動生產 ( 自动生产 ) → 機種切換 ( 机种切换 ) 标签，会显示以下画面。
图
3.4.1-1
自動生產—機種切換
(
自动生产－机种切换
)
点击 新檔下載 ( 新文件下载 ) 钮，会显示以下对话框。
图
3.4.1-2
選擇機種檔
(
选择机种档
)
画面
