零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-45 点击 下一頁 ( 下一页 ) 钮，会出现 腳設定 ( 脚设定 ) 画面。 图 2.1.6-14 腳設定 ( 脚设定 ) 画面 用脚设定的追加、位置、尺寸在零 件监视器上描写脚信息。 图 2.1.6-15 脚信息的描写 画面
零件认识数据制作篇
2. 顺序
2-44
电子零件装着机
SI-G200Mk3 (CS)
在被选择的状态下，用 刪除 ( 删除 ) － 全體 ( 全体 ) 删除线。
图
2.1.6-12
缺省图形的删除
画面

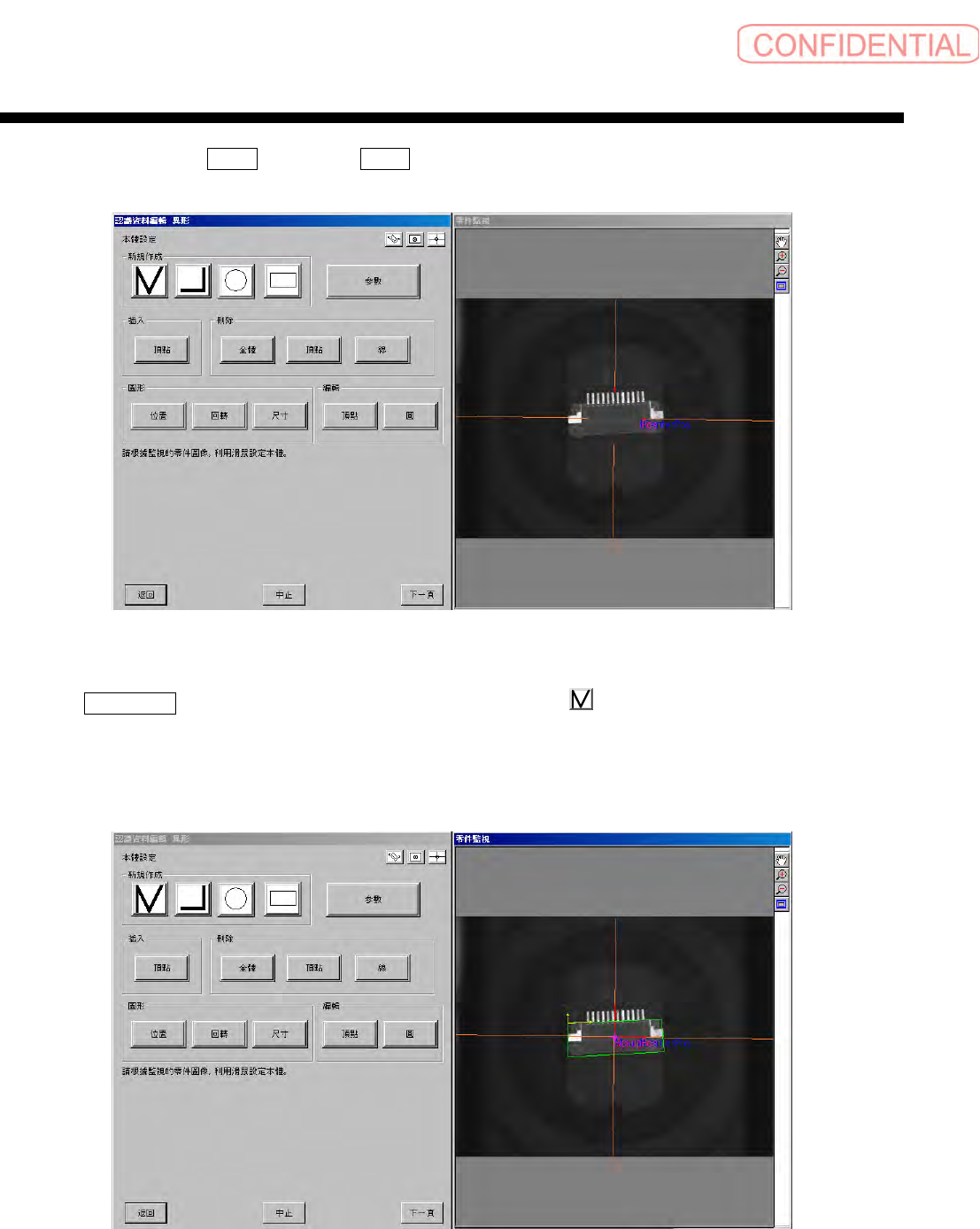

重新点击 新規作成 ( 新建 ) 上的多边折线按钮 ( 新建的最左边 钮 ) ，在零件监视器上描画本体部
分。
( 多边折线的鼠标操作是在零件监视器上左点选描画起点，再次左点选描画中间点…，最后左点选与
起点重合的点，制作闭合多边折线。
)
图
2.1.6-13
本体图形制作
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-45
点击

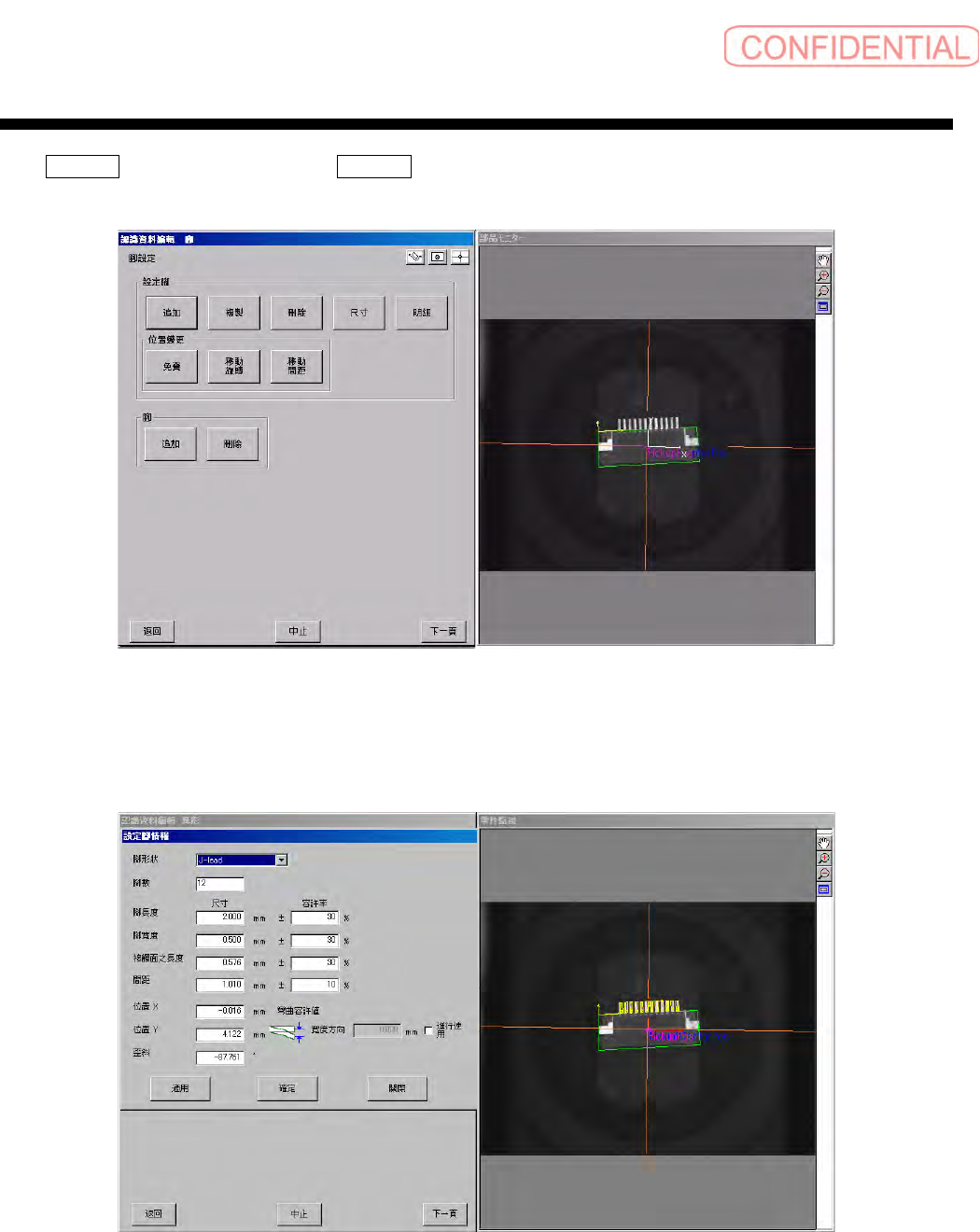

下一頁 ( 下一页 ) 钮，会出现 腳設定 ( 脚设定 ) 画面。
图
2.1.6-14
腳設定
(
脚设定
)
画面
用脚设定的追加、位置、尺寸在零件监视器上描写脚信息。
图
2.1.6-15
脚信息的描写
画面
零件认识数据制作篇
2. 顺序
2-46
电子零件装着机
SI-G200Mk3 (CS)

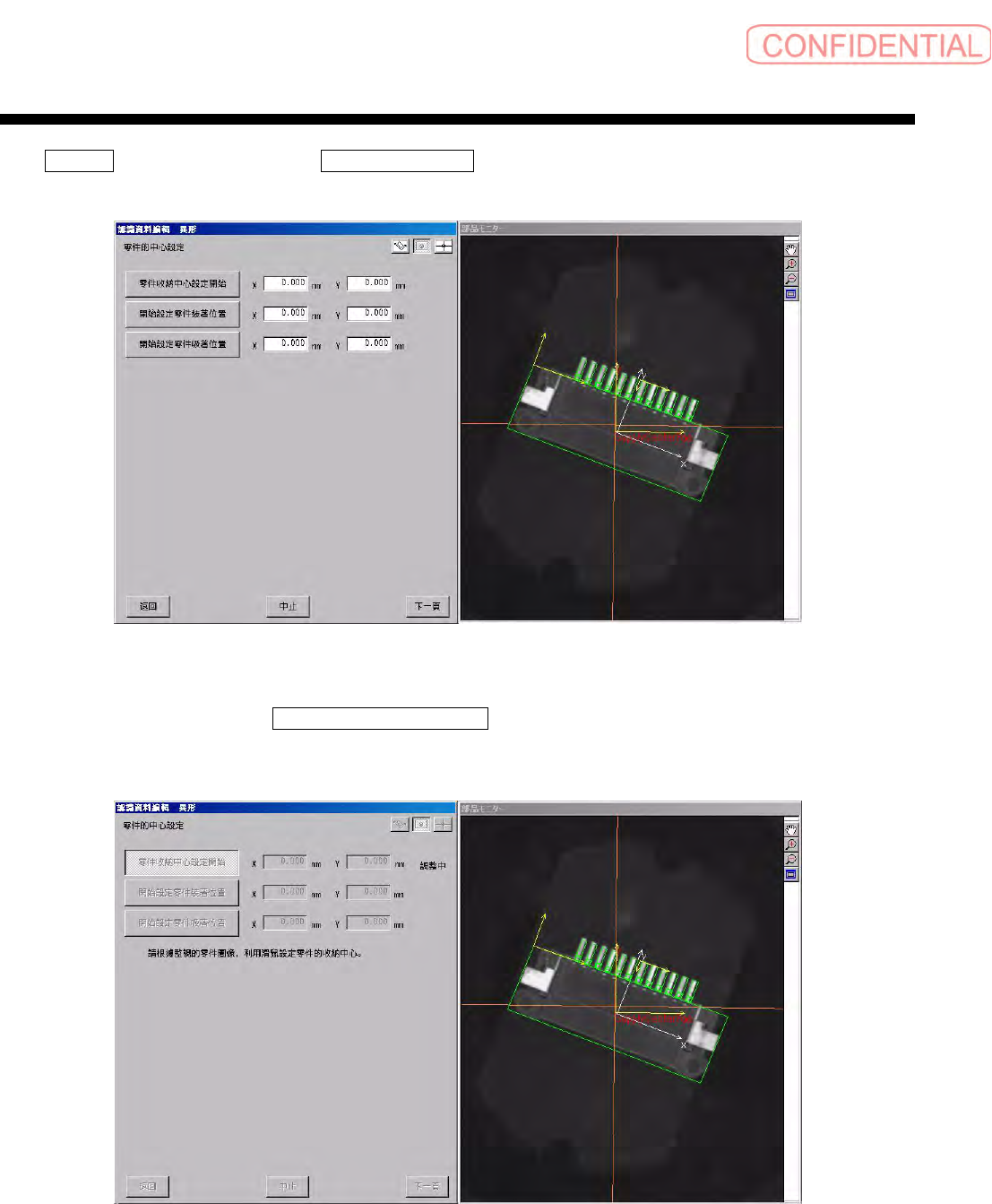

点击 下一頁 ( 下一页 ) 钮，会出现 零件的中心設定 ( 零件的中心设定 ) 画面。
图
2.1.6.-16
零件的中心設定
(
零件的中心设定
)
画面
执行零件存储中心设定，点击 零件收納中心設定開始 ( 零件存储中心设定开始 ) 钮，开始设定。
使用鼠标使存储时的中心位置移动，用鼠标右键确定位置。
图
2.1.6-17
零件存储中心设定
