保养篇 2. 维修检查 2-42 电子零件装着机 SI-G200Mk3 (CS) ［组装顺序］ 1. 从内部旋转轴上方装入弹簧支架和新内部旋 转轴弹簧 （ 2 种各 1 根） 。 2. 将弹簧押头安装到内部旋转轴上方。 ① 用手压住内部旋转轴上部的弹簧 ，安装弹 簧押头定位片。 ② 将弹簧押头的切槽部压入内部旋转轴上部 的突起内。 ③ 拆下弹簧押头定位片。 3. 用手上下移动内部旋转轴，确认没有卡住、动作顺畅 。 4. 旋转吸嘴，同时慢…
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-41
［内部旋转轴弹簧的交换顺序］
1. 为了防止误动作，需在作业前按下紧急停
止钮。
2. 旋转吸嘴，同时慢慢的向下拉出。
请从下方对内部旋转轴进行支撑，以免在下一
步作业中拆下弹簧押头后内部旋转轴掉下。
3. 拆下内部旋转轴上部的弹簧押头。
① 用手压住内部旋转轴上部的弹簧，安装
弹簧押头定位片。
② 将弹簧押头的切槽部朝向内侧。
③ 挂上弹簧押头挂钩，将弹簧押头拉到跟
前拆下。
（也可以用手将弹簧押头拆下。）
④ 拆下弹簧押头定位片。
4. 拆下内部旋转轴弹簧 (2 种各 1 根 ) 和弹
簧支架。
弹簧押头
内部旋转轴
内部旋转轴弹簧
( 外侧、内侧 2 根 )
ᔍㇻᢐ༈
ᔍㇻᢐ༈
ᅮԡ⠛
ᔍㇻᢐ༈ᣖ䩽
ᔍㇻᢐ༈
ᅮԡ⠛
ݙ䚼ᮟ䕀
䕈ᔍㇻ
ᔍㇻᬃᶊ
小心 :
保养篇
2. 维修检查
2-42
电子零件装着机
SI-G200Mk3 (CS)

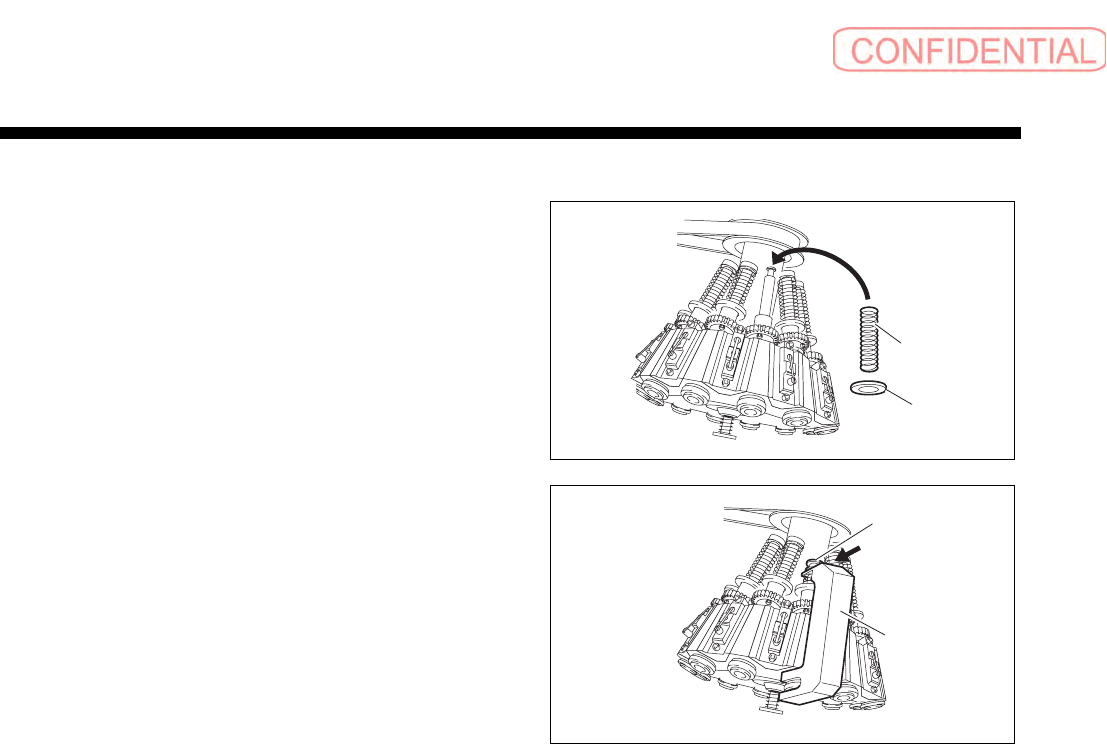

［组装顺序］
1. 从内部旋转轴上方装入弹簧支架和新内部旋
转轴弹簧 （
2 种各 1 根）。
2. 将弹簧押头安装到内部旋转轴上方。
① 用手压住内部旋转轴上部的弹簧，安装弹
簧押头定位片。
② 将弹簧押头的切槽部压入内部旋转轴上部
的突起内。
③ 拆下弹簧押头定位片。
3. 用手上下移动内部旋转轴，确认没有卡住、动作顺畅。
4. 旋转吸嘴，同时慢慢的压在上方并安装。
ݙ䚼ᮟ䕀
䕈ᔍㇻ
ᔍㇻᬃᶊ
ᔍㇻᢐ༈
ᔍㇻᢐ༈
ᅮԡ⠛
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-43
每
3 个月

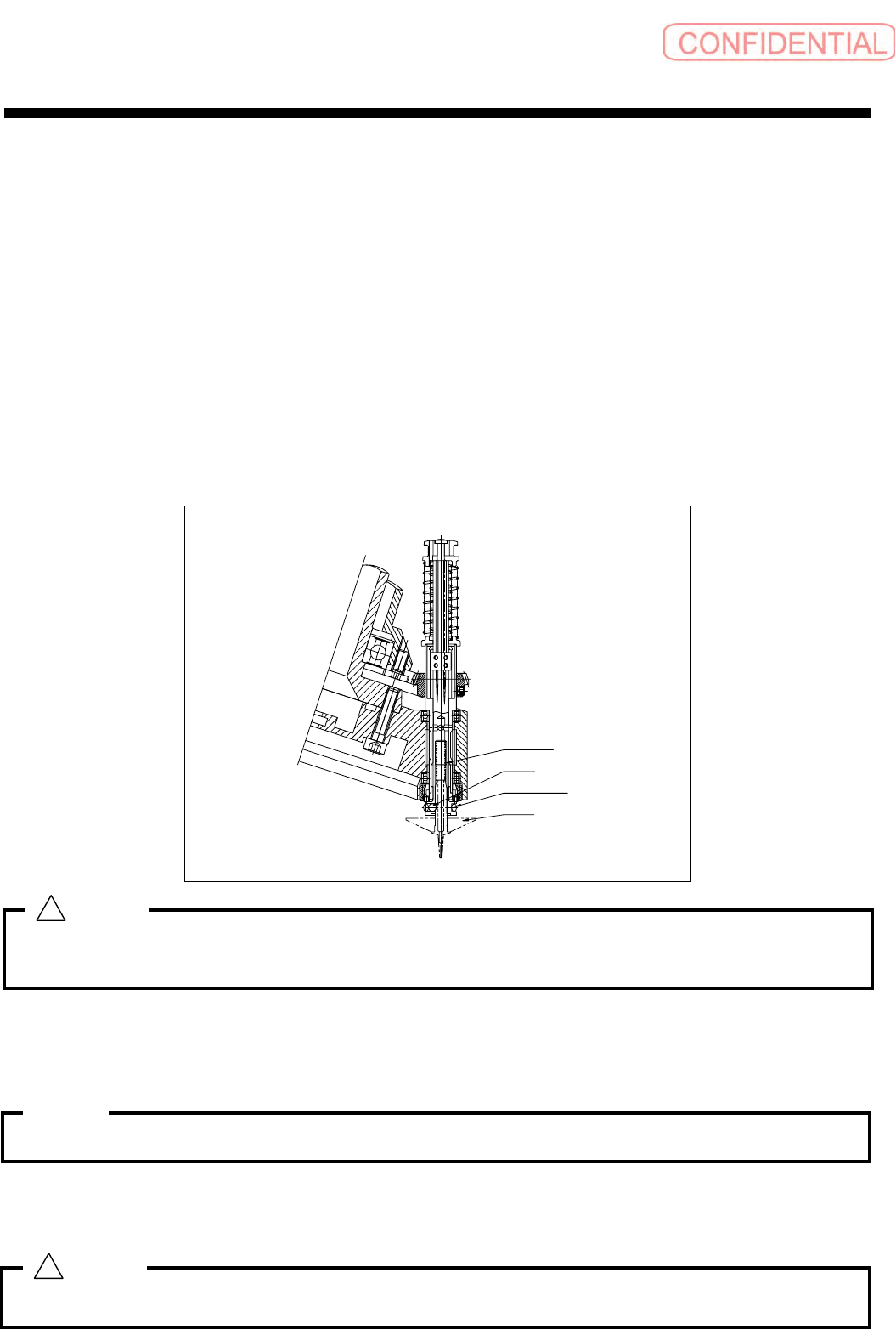

(7) 吸嘴弹簧的磨损检查
[作业功能]
促使吸嘴上下运动的装着吸嘴头内部的吸嘴弹簧会随着每次的吸着·装着动作而剧烈运动。由于
弹簧磨损而导致的动作不良会造成不良品出现，所以需要定期对弹簧进行检查。
[维修检查位置]
2 处装着吸嘴头的吸嘴弹簧 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
无需特意准备
( 吸嘴弹簧交换时：吸嘴弹簧、吸嘴 O 型环 )
[作业顺序]
1. 上压吸嘴然后放开时，确认吸嘴顺畅地回复。如果吸嘴没有顺畅地回复时以及弹簧有磨损
时，属于吸嘴弹簧不良，请按照
[ 吸嘴弹簧交换步骤 ] 交换弹簧。
为了依次对
12
个吸嘴弹簧进行检查，用手转动
RT
轴时，
H
轴推杆由于弹簧力会下降
2
～
3mm
，可能会损伤内部旋转轴。所以在转动
RT
轴时，请轻轻用手托住
H
轴推杆同时转动。
[ 吸嘴弹簧交换步骤 ]
1. 一边转动吸嘴一边缓慢向下拔出。
2. 用交换吸嘴弹簧的细金属丝勾出弹簧。
3. 交换吸嘴弹簧。
请注意不要让钢球掉落。
4. 在不卸下吸嘴 O 型环的状态下，用手按下弹簧。
5. 一边转动吸嘴一边缓慢插入。
6. 上压吸嘴然后放开时，确认吸嘴顺畅地回复。
吸嘴
O
型环一旦拆下后，容易产生龟裂，不可重复使用。必须交换新品。
吸嘴弹簧
钢球
吸嘴
O 形环
吸嘴
警告 :
!
注意 :
警告 :
!
