保养篇
2. 维修检查
2-18
电子零件装着机
SI-G200Mk3 (CS)
每 3 个月
(2) XY 轴配线连接器·电线·配管的检查
[ 作业功能 ]
X 轴和 Y 轴线缆随着各自轴的动作会受到震动的影响。万一发生线缆断裂，就会发生重大事
故，所以要定期对配线连接器·电线·配管进行检查。
[ 维修检查位置 ]
2 处 X 轴的配线连接器·电线·配管、氟板
2 处 Y 轴的配线连接器·电线
[ 维修检查时要准备的物品 ]
四脚梯
[ 作业顺序 ]
1. 检查 XY 轴配线连接器是否有脱落、电线状态是否有异常磨损·划痕·裂纹·扭曲·膨胀·
弯曲·配线管的碰擦等异常。
2. 并且确认线缆垫连接部分是否有异常磨损以及用于固定的支架是否有断裂。
连接器部分从
Robot
线缆开始就成为散线，被加工处理，所以要特别认真检查。

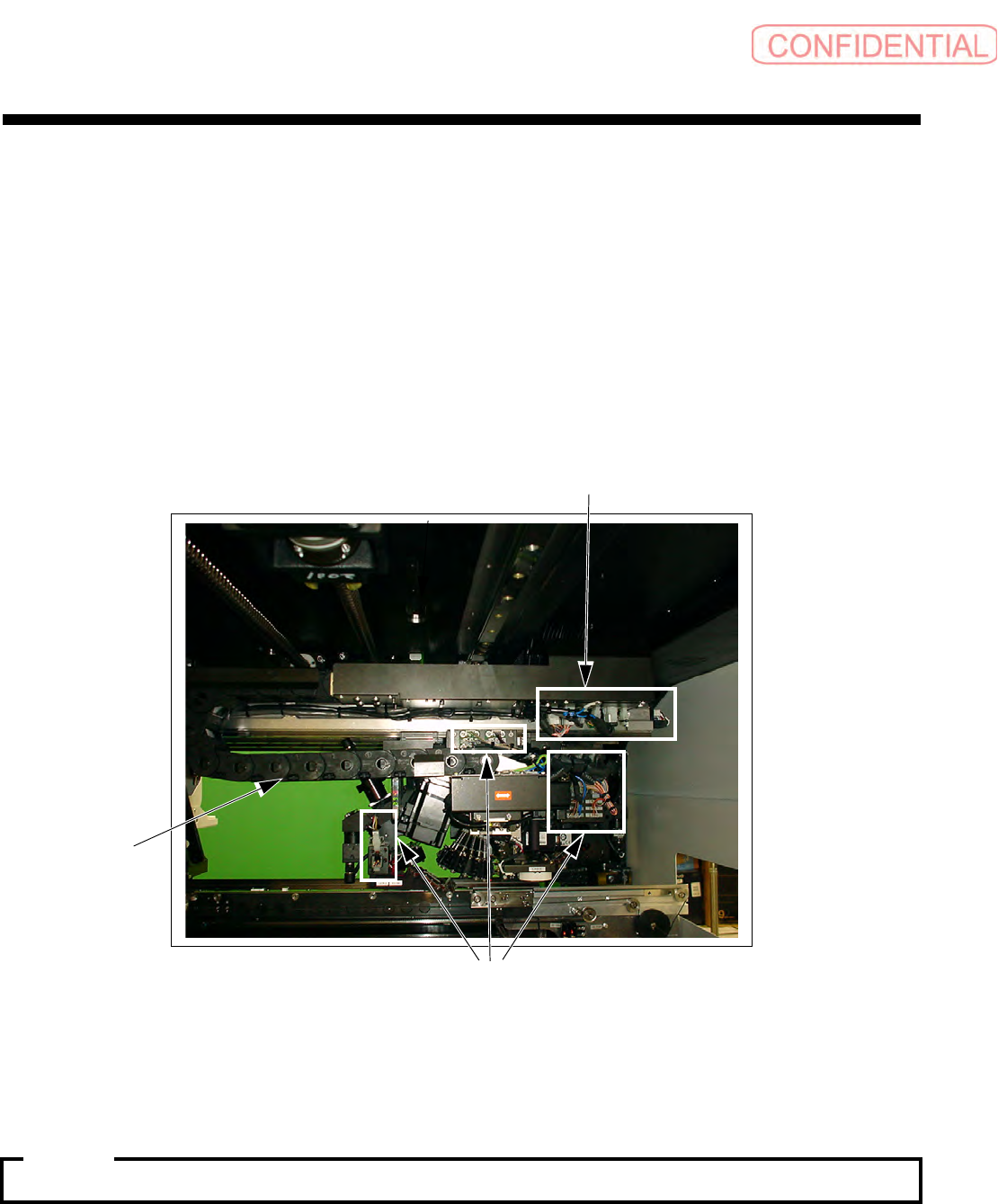

Y 轴连接器
X 轴线缆垫
X 轴连接器
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-19

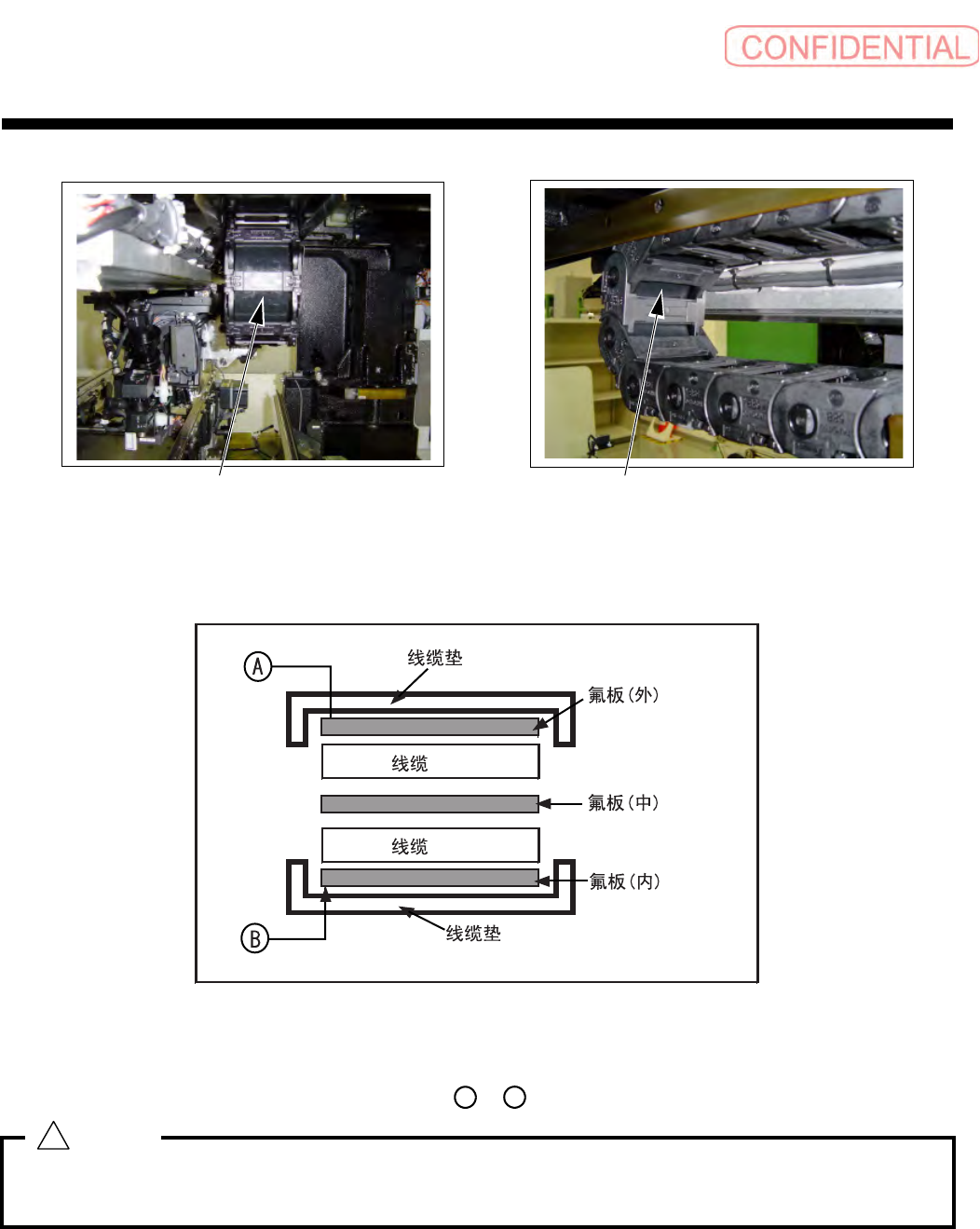

3. 关于氟板 ( 内 ) 、 ( 外 ), 如果表面上没有油 , 则由于和线缆垫的摩擦会发生氟表面涂层的剥
落、板的破损。为了防止以上情况
, 请在 A 面 B 面涂上润滑油 ( 多用途 ) 。
请一定要涂上润滑油
(
多用途
)
。如果氟板内、外的表面上没有油
,
则由于和线缆垫的摩擦会
发生氟表面涂层的剥落、板的破损。
4. 检查 X 轴的配线·配管的覆盖是否有异常磨损·划痕·裂纹·扭曲·膨胀·弯曲·下垂。
A: 氟板 ( 外 ) B: 氟板 ( 内 )
警告 :
!
保养篇
2. 维修检查
2-20
电子零件装着机
SI-G200Mk3 (CS)
每 3 个月
(3) 供料器弹簧旋转轴的上油 ( 选配 )
[ 作业功能 ]
每次零件吸着动作中供料器弹簧旋转轴都会和重复伸缩的分割弹簧磨擦。
如果油用完，会导致分割弹簧旋转轴和弹簧旋转轴磨损加剧，所以需要定期上油。
[ 维修检查位置 ]
2 处供料器弹簧旋转轴 ( 各 1 根 )
[ 维修检查时要准备的物品 ]
六角扳手、干净抹布、棉棒、润滑油：多用润滑油
( 美国 Wynn Oil Company 制 )
[ 作业顺序 ]

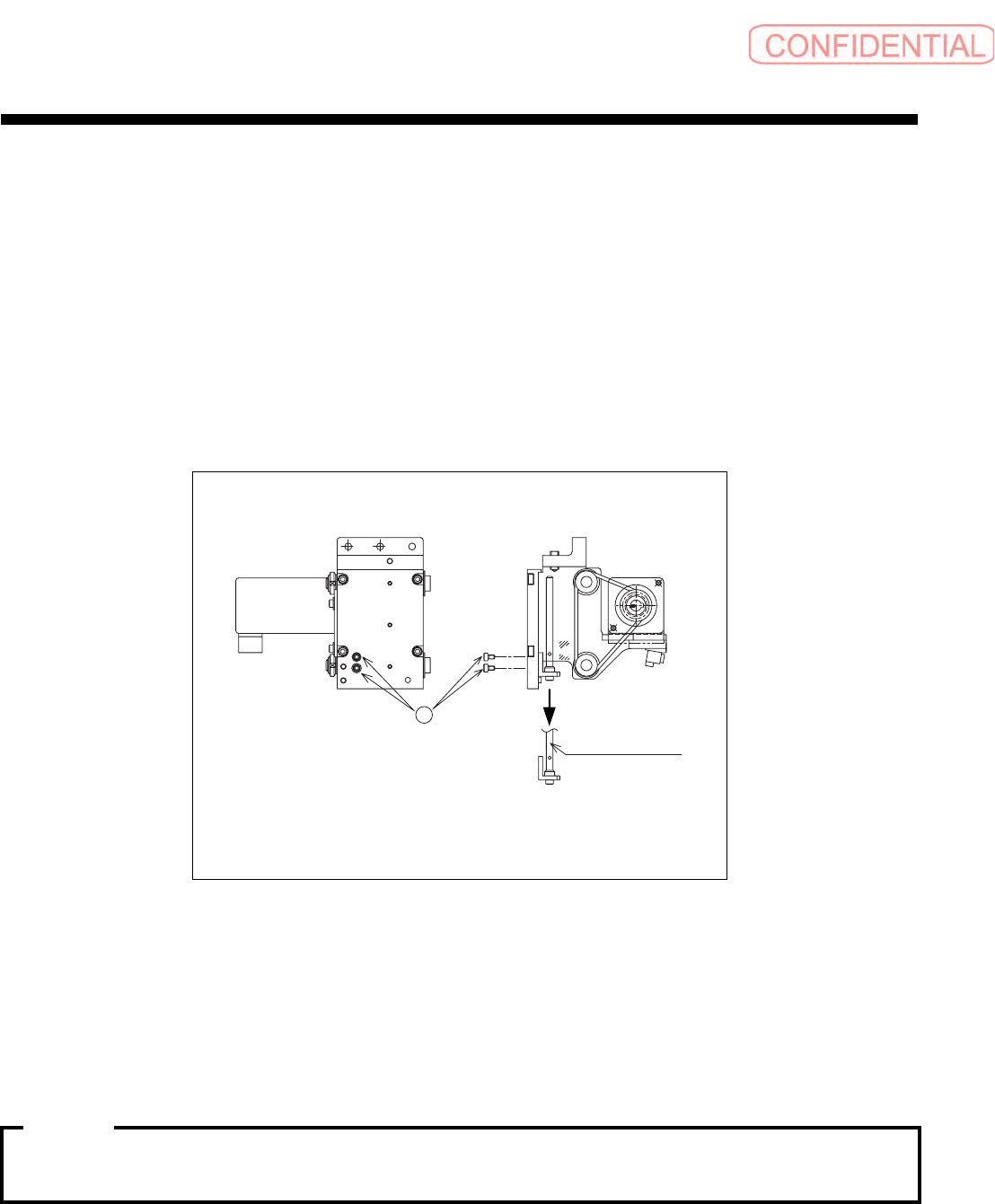

1. 卸下图示的 A 螺丝，取出弹簧旋转轴。
2. 用抹布将脏润滑油、污垢等 ( 弹簧旋转轴和分割弹簧 ) 擦除。
3. 用棉棒在弹簧旋转轴的圆柱面上薄薄地涂上润滑油。
4. 将多余润滑油用抹布擦除。
5. 用反的次序安装。
多余润滑油在弹簧运动时会向外飞散
,
附着在基板和零件上会导致质量问题，所以请一定要擦
除多余润滑油。
A
弹簧
注意 :
