零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-11
1.2.4.2 供给形式名称是 STICK 时

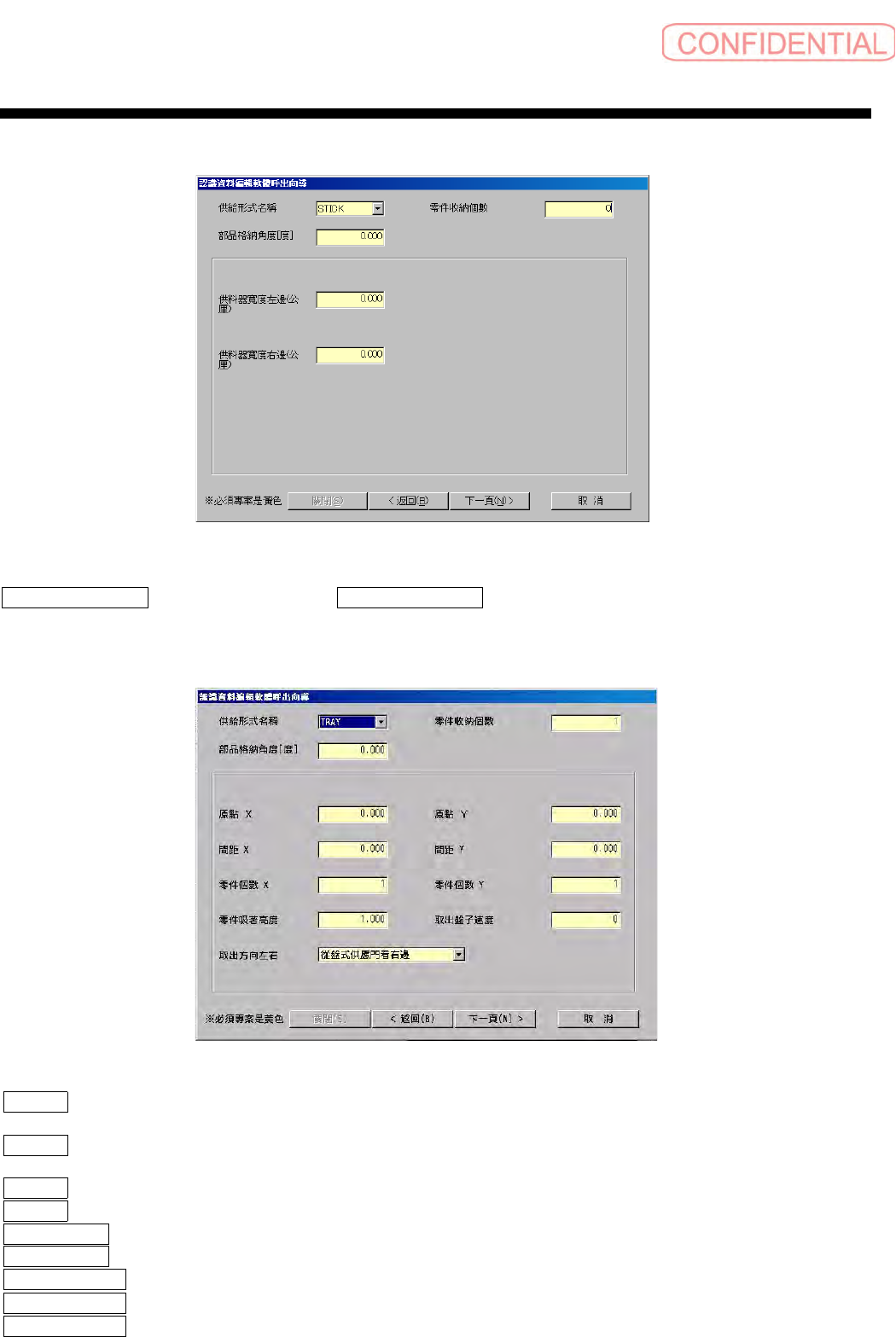

图
1.2.4-2
供给信息输入
画面
STICK
供料器寬度右邊 ( 供料器宽度右边 ) 、 供料器寬度左邊 ( 供料器宽度左边 ) ：管装供料器的宽度的右
边、左边。
1.2.4.3 供给形式名称是 TRAY 时
图
1.2.4-3
供给信息输入
画面
TRAY
原點 X ( 原点 X) ：盘式零件的 X 方向的前头供给位置。从盘子的供给门看，以左侧
里面为原点，设定从原点开始的距离。
原點 Y ( 原点 Y) ：盘式零件的 Y 方向的前头供给位置。从盘子的供给门看，以左侧
里面为原点，设定从原点开始的距离。
間距 X ( 间距 X) ：盘式零件的 X 方向的供给间隔。
間距 Y ( 间距 Y) ：盘式零件的 Y 方向的供给间隔。
零件個數 X ( 零件个数 X) ：盘式零件的 X 方向的零件个数。
零件個數 Y ( 零件个数 Y) ：盘式零件的 Y 方向的零件个数。
零件吸著高度 ( 零件吸着高度 ) ：将零件吸着的高度。
取出盤子速度 ( 取出盘子速度 ) ：取出盘子的速度。在 1 ～ 99 之间。
取出方向左右 ( 取出方向左 ) ：选择从操作侧看右前方或者从操作侧看左前方。
零件认识数据制作篇
1. 操作
1-12
电子零件装着机
SI-G200Mk3 (CS)
1.2.5 吸着·废弃操作画面
在成为必须项目的黄色区域内输入值。
吸著· 廢棄 ( 吸着·废弃 ) ：选择 零件吸著 ( 零件吸着 ) 或者 零件廢棄 ( 零件废弃 ) 。
1.2.5.1 零件吸着·供料器吸着的情况

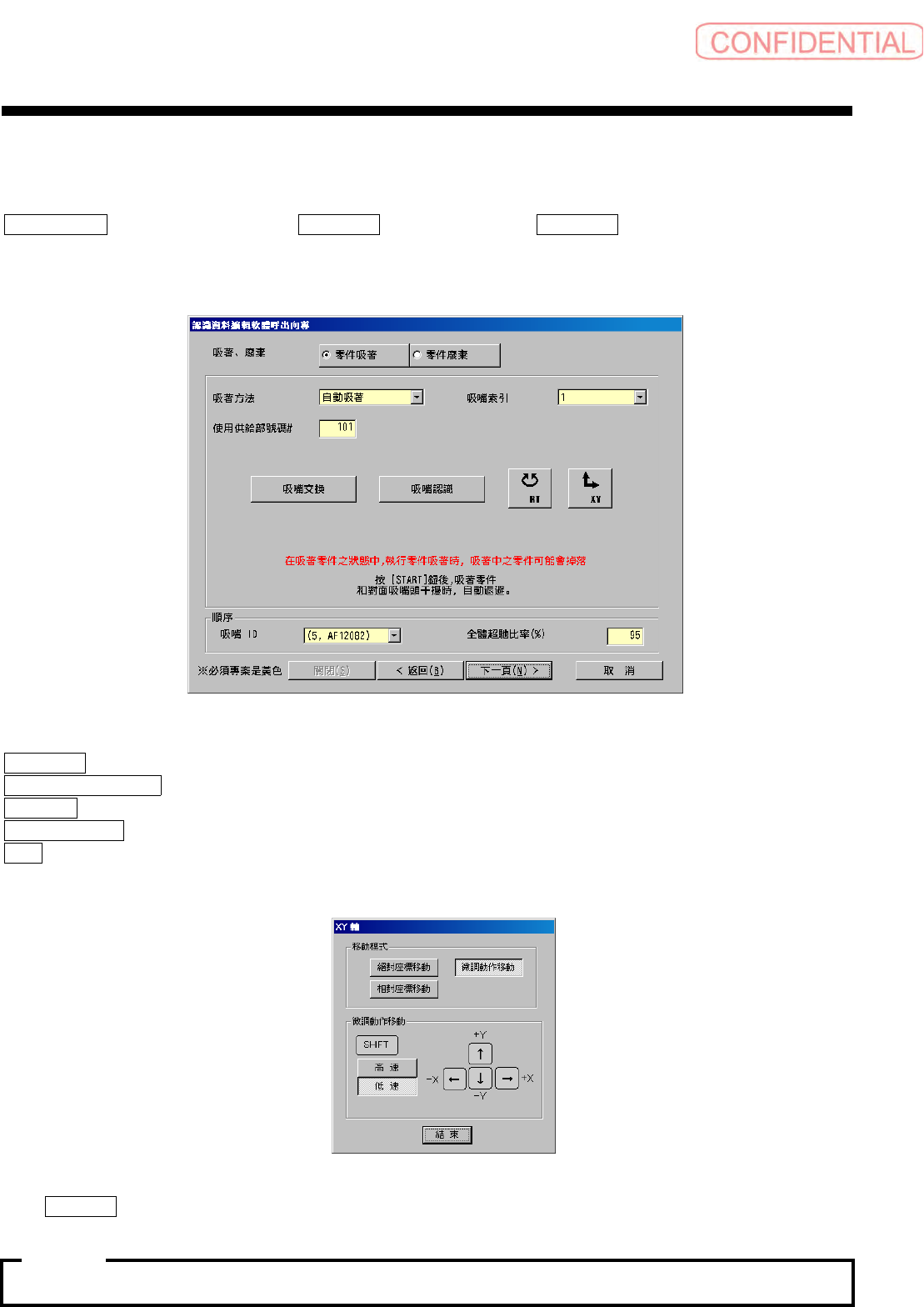

图
1.2.5.1-1
零件吸著‧供料器吸著
(
零件吸着·供料器吸着
)
画面
吸嘴索引 ( 吸嘴索引 ) ：指定进行吸着的吸嘴。
使用供給部號碼 # ( 使用供给部号码 #)：指定吸着的零件的供给部号码。
吸嘴 ID ( 吸嘴 ID) ：指定用于零件吸着的吸嘴 ID。
全體超馳比率 ( 全体超驰比率 ) ：对指定的超驰比率在实际运行时进行指定。
XY ：进行吸嘴头的移动。
图
1.2.5.1-2
XY
軸
(XY
轴
)
移动对话框
按下 START 钮，从指示的供给部吸着零件。
若没有与在零件边长
1、 2
及零件厚度上被指定的零件尺寸相吻合的吸嘴，无法进行自动吸着。
注意 :
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-13
1.2.5.2 零件吸着·手动吸着的情况

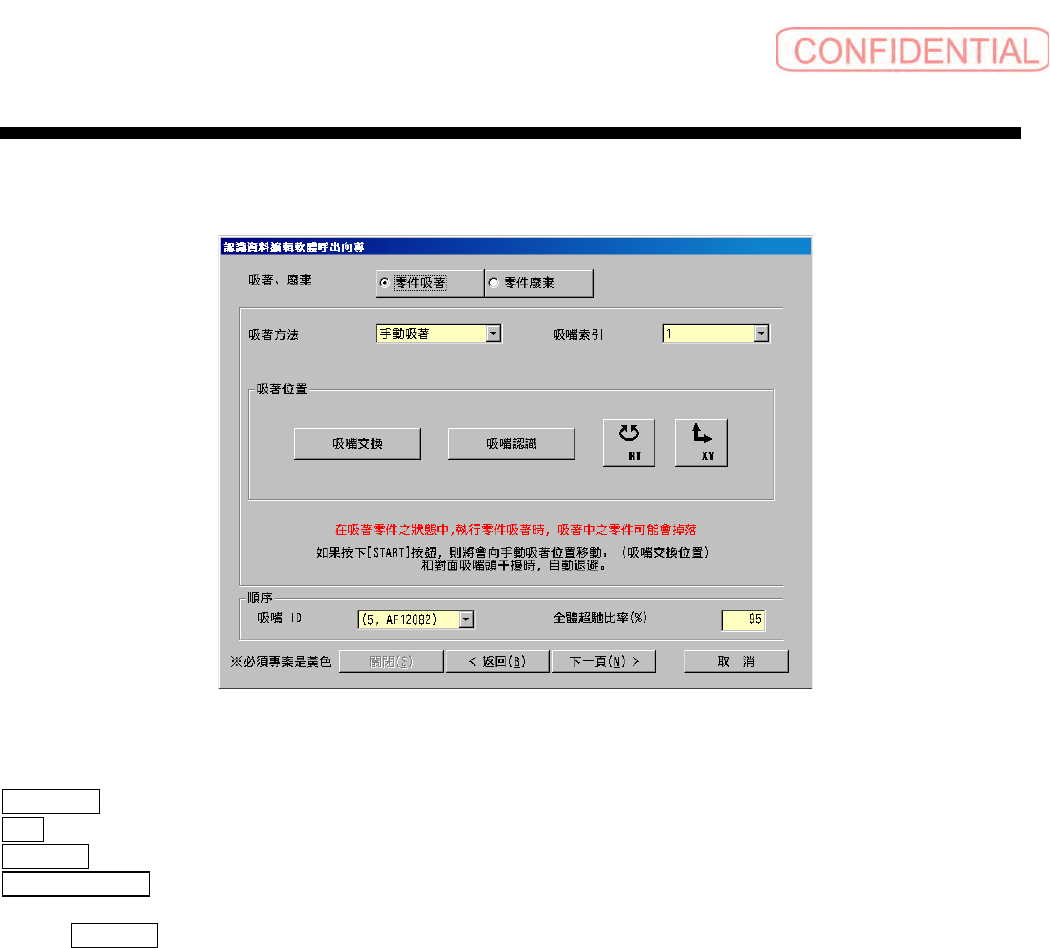

图
1.2.5.2
零件吸著‧手動吸著
(
零件吸着·手动吸着
)
吸嘴索引 ( 吸嘴索引 ) ：指定进行吸着的吸嘴。
XY ：进行吸嘴头的移动。
吸嘴 ID ( 吸嘴 ID) ：指定用于零件吸着的吸嘴 ID。
全體超馳比率 ( 全体超驰比率 ) ：对指定的超驰比率在实际运行时进行指定。
请按下
START 钮，将吸嘴移动到手动吸着位置，零件被吸着到吸嘴上。
