操作篇 5. 资料编集 电子零件装着机 SI-G20 0Mk3 (CS) 5-49 5.3 零件选择 在这里，把机种文件中使用的零件 从零件管理表选择出来，根 据机种制作零件数据文件。 [ 操作功 能 ] 从零件管理表制作现在正在编辑的 机种使用的零件数据文件。 此项操作要点击 資料編輯 ( 资料编辑 ) 菜单的 零件選擇 ( 零件选择 ) 标签开始制作。 BGA 芯片零件 脚零件 异形零件 零件管理表 零件明细表 零件选择 零件数据 …
操作篇
5. 资料编集
5-48
电子零件装着机
SI-G200Mk3 (CS)
[
表头的项目 ]
在表头·控制中
，
修正表头后需要储存各配置文件。
项目 说明
格式版本 各配置文件的格式版本。
仅参照。文件储存时自动附加上去。
说明 对于各配置文件的说明。
在
DAS 执行后自动附加 DAS 的版本。
机台标帜 使用连结资料时需确认。
自动确认
DAS 执行后制作的连结资料。
( ※仅有基板、供给部、吸嘴配置 )
DAS
完成标帜 自动确认 DAS 执行完的资料。
( ※仅有基板、供给部、吸嘴配置 )
区域标帜 自动确认 DAS 执行完的资料。
( ※仅有基板 )
注意 :
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-49
5.3 零件选择
在这里，把机种文件中使用的零件从零件管理表选择出来，根据机种制作零件数据文件。
[ 操作功能 ]
从零件管理表制作现在正在编辑的机种使用的零件数据文件。
此项操作要点击
資料編輯 ( 资料编辑 ) 菜单的 零件選擇 ( 零件选择 ) 标签开始制作。

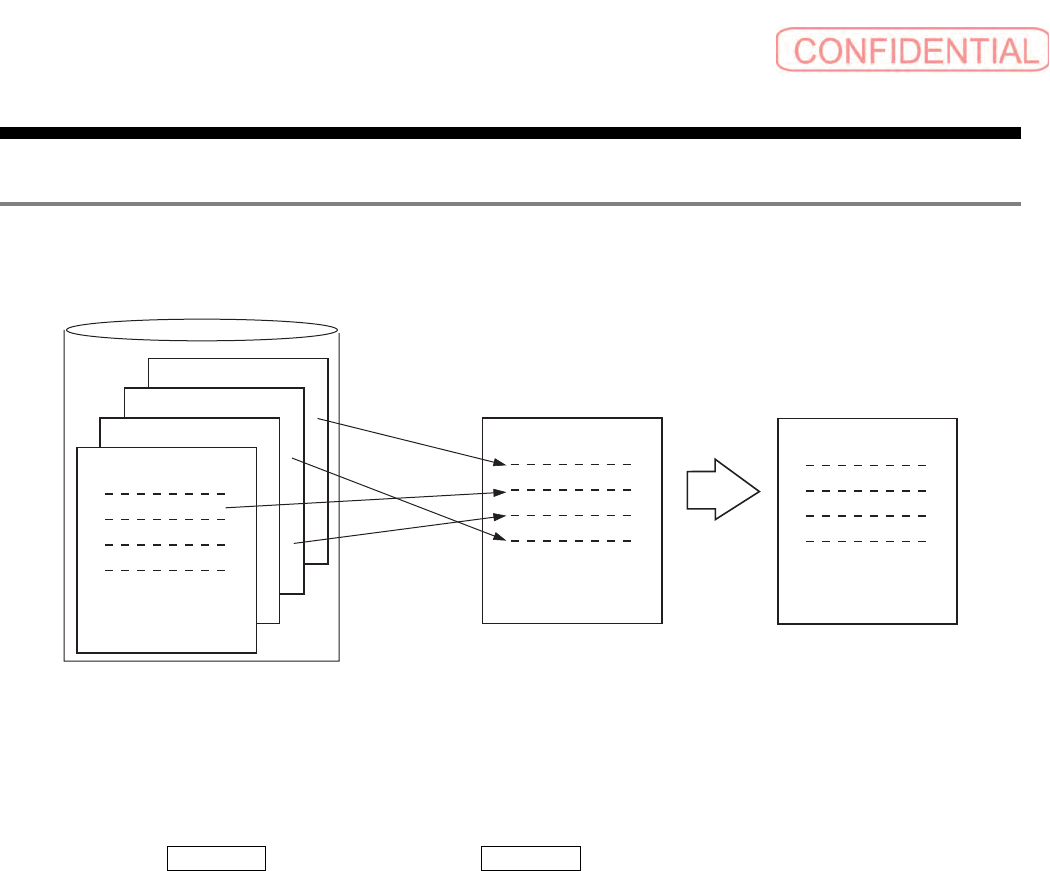

BGA
芯片零件
脚零件
异形零件
零件管理表
零件明细表
零件选择
零件数据
零件数据
操作篇
5. 资料编集
5-50
电子零件装着机
SI-G200Mk3 (CS)
5.3.1 零件数据的新建
[ 操作功能 ]
新建对应机种文件的零件资料。
[ 操作顺序 ]
从 資料編輯 ( 资料编辑 ) 菜单的 機種資料 ( 机种资料 ) 开启制作的机种文件。
开启编辑机种文件后，请点击
零件選擇 ( 零件选择 ) ，会出现下面的 零件選擇 ( 零件选择 ) 画
面。

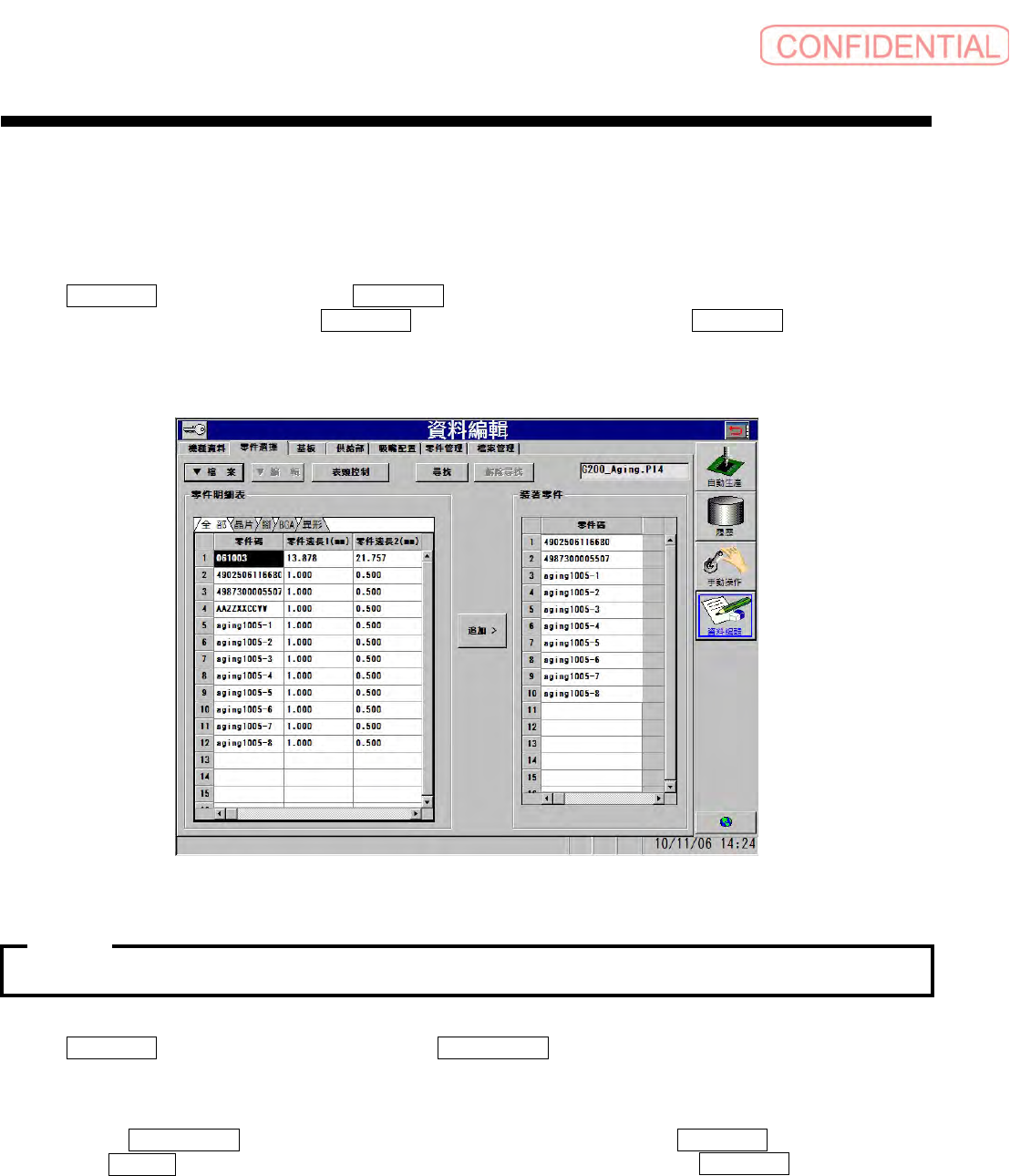

图
5.3.1-1
資料編輯－零件選擇
(
资料编辑－零件选择
)
画面
有关机种文件的操作方法请参照 “
5.2
机种资料”。
在 零件選擇 ( 零件选择 ) 指定画面左边的 零件明細表 ( 零件明细表 ) 中，于零件数据表中依各
类分别指定表示登录的零件数据。
机种文件中，使用的零件资料种类，请点击指定该零件种类。
由显示的
零件明細表 ( 零件明细表 ) 中，点击使用零件的行号，点击 零件選擇 ( 零件选择 ) 画面
中央的
追加＞ ( 追加＞ ) 钮时，在机种文件追加选择的零件数据至使用 裝著零件 ( 装着零件 )
中。
在装着零件中追加新零件以红色表示储存数据。
现已存在的装着零件，但未存在零件资料表内的情形时，以黄色表示。
注意 :
