操作篇 5. 资料编集 5-8 电子零件装着机 SI-G200Mk3 (CS) 图 5.1.1-8 零件长度反应对话框 回到零件管理画面点击 更新 ( 更新 ) 钮存储资料 。 图 5.1.1-9 資料編輯－ 零件管理 ( 资料编辑－ 零 件管理 ) 画面
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-7

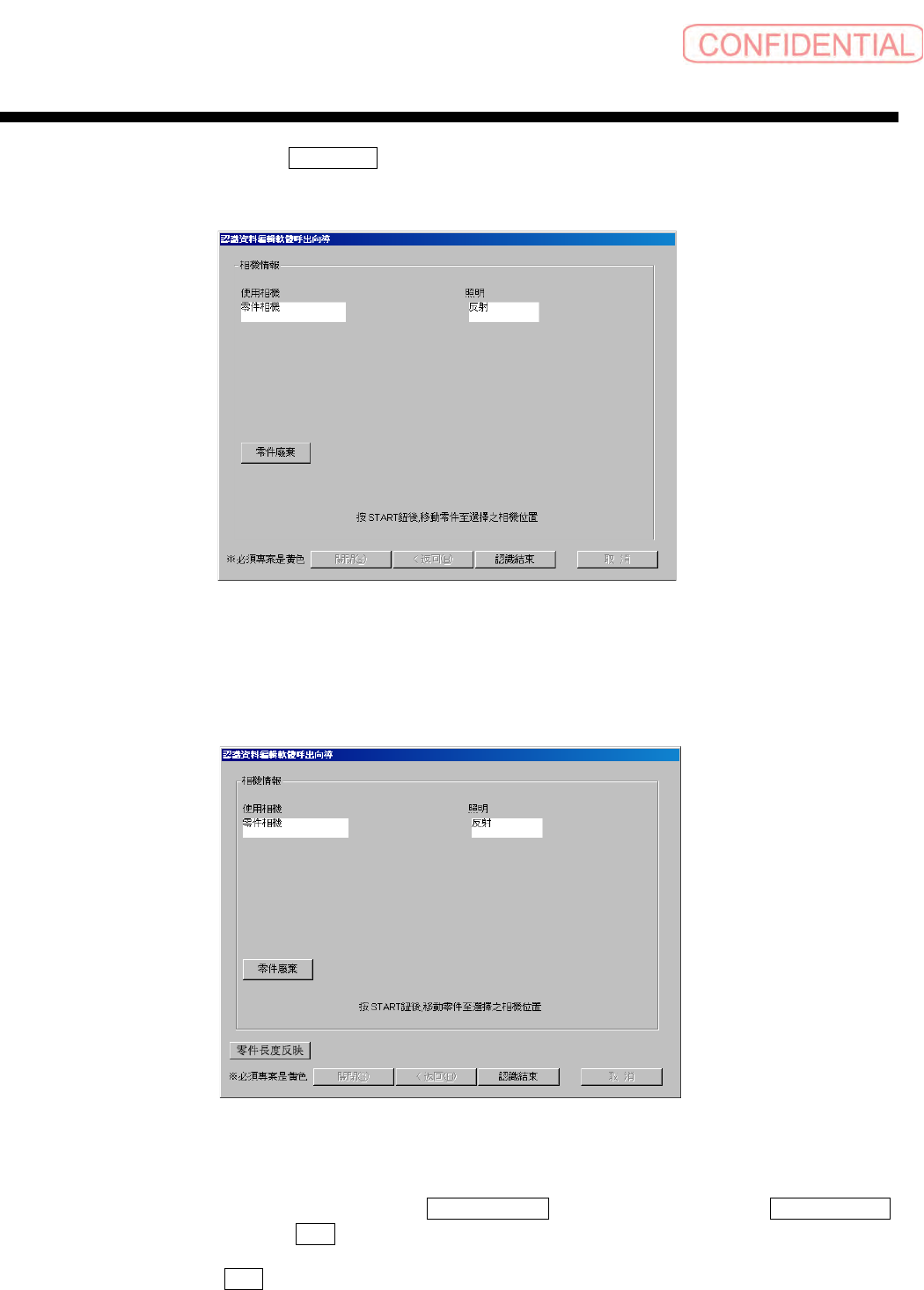

编辑后返回如下画面，点击
認識結束 ( 认识结束 ) 钮。
图
5.1.1-6
認識資料編輯軟體呼出向導
(
认识资料编辑软件调出向导
)
希望进行零件长度的反映时，请在零件长度反映的的设定后点击认识结束钮。
图
5.1.1-7
認識資料編輯軟體呼出向導
(
认识资料编辑软件调出向导
)
在编辑中变更 “零件长度”时，会显示零件长度反映钮。
将 “零件长度”向零件管理表反映时，请按
零件長度反映 ( 零件长度反映 ) 钮，在 零件長度反映
( 零件长度反映 ) 对话框点击 设定 ( 设定 ) 钮。由于零件长度的变更而对动作资料产生影响，高速
吸嘴头为 “顺序高速”，多功能嘴头为 “多功能机”钮将在各个列表中显示。所以希望反映的项
目请加上确认并点击
设定 ( 设定 ) 。 ( 可进行数值变更 )
操作篇
5. 资料编集
5-8
电子零件装着机
SI-G200Mk3 (CS)

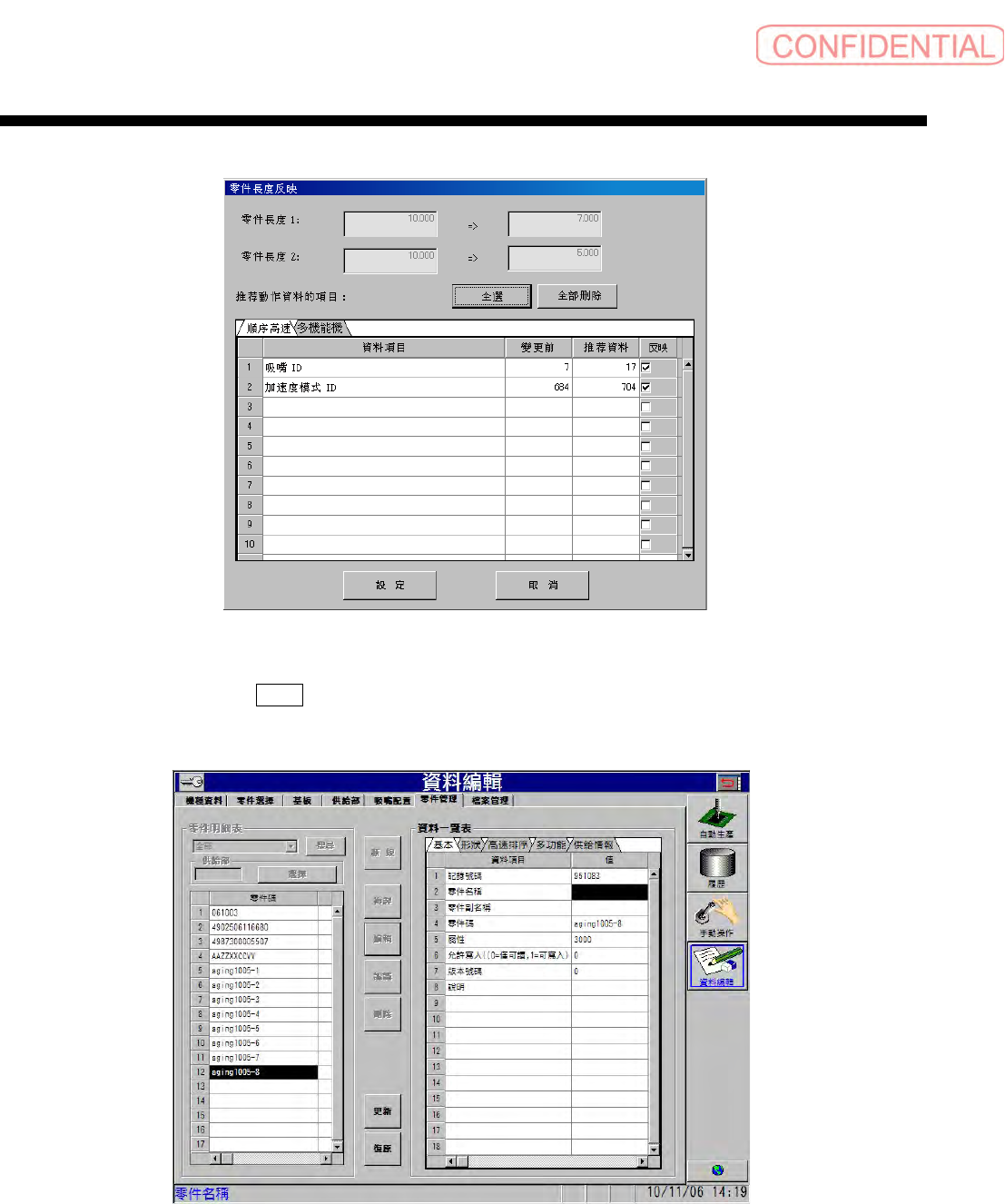

图
5.1.1-8
零件长度反应对话框
回到零件管理画面点击 更新 ( 更新 ) 钮存储资料。
图
5.1.1-9
資料編輯－零件管理
(
资料编辑－零件管理
)
画面
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-9
5.1.1.2 由已存在的零件数据制作新零件
[ 操作功能 ]
复制、编辑已存在的编辑资料，并作为新零件登录。
[ 操作顺序 ]
依指定顺序点击 資料編輯 ( 资料编辑 ) 菜单→ 零件管理 ( 零件管理 ) ，会出现以下的画面。
图
5.1.1-10
資料編輯－零件管理
(
资料编辑－零件管理
)
画面
点击位于 零件明細表 ( 零件明细表 ) 画面中上部的 ▼ 钮，选择欲登录零件的种类。
在
零件明細表 ( 零件明细表 ) 中表示登录种类的零件资料，点击 零件明細表 ( 零件明细表 ) 的类似
零件资料的排列号码，选择零件资料。
请点击
零件管理 ( 零件管理 ) 画面中央的 複製 ( 复制 ) 钮，出现如下对话框，输入复制目的地的零
件码点击
确定 ( 确定 ) 钮。
图
5.1.1-11
零件代碼的複製
(
零件代码的复制
)
画面
