零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-5
1.2 认识数据编辑软件调出向导

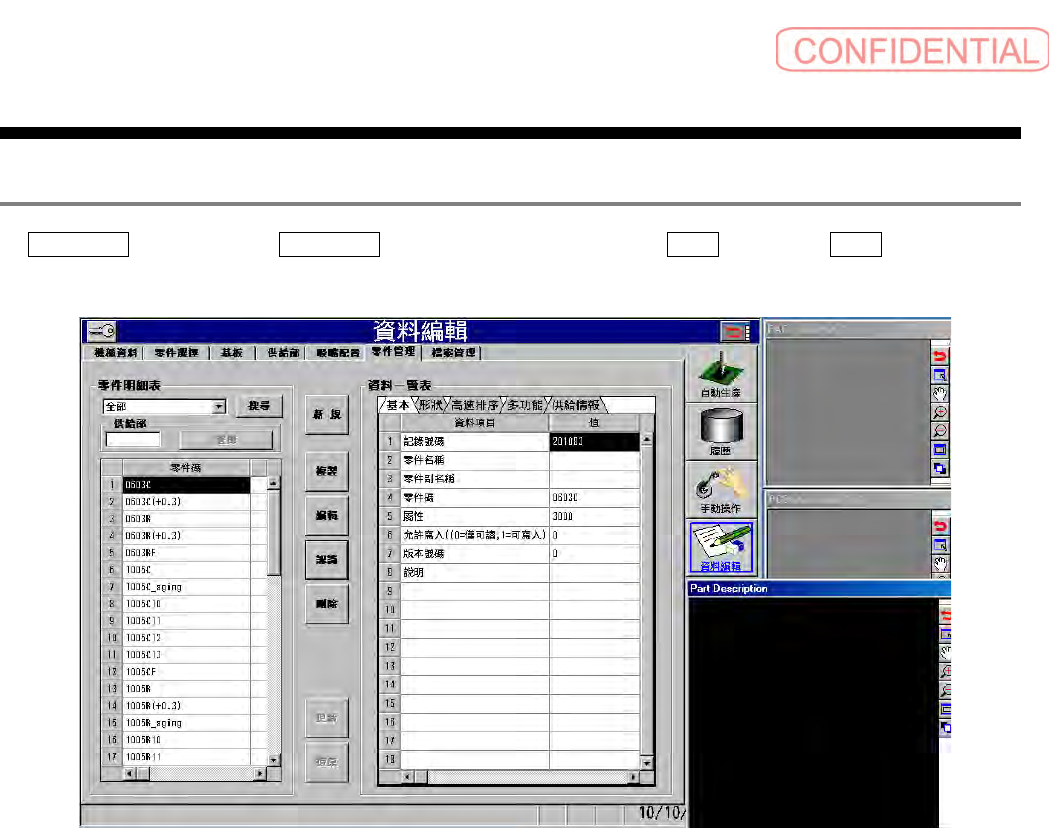

在 資料編輯 ( 数据编辑 )- 零件管理 ( 零件管理 ) 画面上，点击 新規 ( 新建 ) · 認識 ( 认识 ) 钮，
起动。
图
1.2
零件管理
(
零件管理
)
画面
零件认识数据制作篇
1. 操作
1-6
电子零件装着机
SI-G200Mk3 (CS)
1.2.1 基本信息输入画面 （新建时）
图
1.2.1
基本信息输入
画面
在成为必要项目的黄色区域内输入值。
零件碼 ( 零件码 ) ： 1 ～ 128 以内的数字。 ( 去掉两端的空白 )
形狀種類 ( 形状种类 ) ：在 晶片零件 ( 芯片零件 ) ， 腳零件 ( 脚零件 ) ， BGA 零件
(BGA
零件 ) ， 異型零件 ( 异形零件 ) ( 有 LEAD)、異型零件
(
异形零件 )( 无 LEAD)、 異型零件 ( 异形零件 )( 有锡球 ) 中
选择。
使用相機 ( 使用相机 ) ：在 零件相機 ( 零件相机 ) 、 固定相機 ( 固定相机 )( 大视野 )
中选择。
照明 ( 照明 ) ：在 反射 ( 反射 ) 、 透射 ( 透射 ) 两者中选择。使用相機 ( 使
用相机
) 是 固定相機 ( 固定相机 ) 的时候，照明 ( 照明 )
不显示 透射 ( 透射 ) 。
零件厚度 ( 零件厚度 ) ：输入零件厚度，不能是 0 以下。
零件尺寸容許率 ( 零件尺寸容许率 ) ：认识零件尺寸时输入容许率，初期值是 20％，输入范围是
1
～ 99％。
零件邊長 1 、 2 ( 零件边长 1 、 2) ：在 2 边输入本体部分的长度。
零件厚度容許率 ( 零件厚度容许率 ) ：认识零件厚度时输入容许率，初期值是 30％，输入范围是
1 ～ 99％。
·进行零件认识的时候，仅有自动进行吸着时，才有必要输入零件长度。
· 零件邊長
1、 2 (
零件边长
1、 2)
没有被输入时，不能自动吸着零件。
注意 :
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-7
1.2.2 脚信息输入画面
基本信息输入画面上形状种类，选择 腳零件 ( 脚零件 ) 或 異型零件 ( 异形零件 ) ( 有 LEAD) 时显
示。
图
1.2.2-1
腳情報
(
脚信息
)
输入
画面
在成为必须项目的黄色区域内输入值。
腳形狀 ( 脚 z 形状 ) ：在 gull-wing 、 j-lead 中选择。
設定腳數 ( 设定脚数 ) ：设定脚数，最多可以设定为 6 组。
腳情報 ( 脚信息 ) 的设定，每组脚都进行。设定的
腳號碼 ( 脚号码 ) 的信息请与每组脚的号码相吻合。
設定腳號碼 ( 设定脚号码 ) ：指设定中每组脚的号码。
腳寬 ( 脚宽 ) ：设定被指定的一组脚的 腳寬 ( 脚宽 )。不可能是 0 以下。
腳長 ( 脚长) ：设定被指定的一组脚的 腳長 ( 脚长 )。不可能是 0 以下。
比
腳接觸面之長度 ( 脚接触面的长度 ) 大。
腳數 ( 脚数 ) ：设定被指定的每组脚的脚数。请输入实际存在的脚数。不
能是
0 以下。
腳間距 ( 脚间距 ) ：设定被指定的一组脚的间距。不能是 0 以下，比 腳寬
(
脚宽 ) （最大值）大，（ 腳數 ( 脚数 ) 是 1 时除外）
腳接觸面之長度 ( 脚接触面的长度 ) ：设定被指定的一组脚的接触面的长度。不能是 0 以下。
腳 存在方向 ( 脚存在方向 )1、 2、 3 、 4 边 ：设定被指定的一组脚存在的边，至少有一个边被确认。
圖解說明 ( 图解说明 ) ：显示关于脚的项目的说明。
