保养篇 2. 维修检查 2-28 电子零件装着机 SI-G200Mk3 (CS) 2. 在锡球衬套托架上安装轴承 （上）和新小齿轮。 ① 将轴承压入及插拔治具插入锡球衬套托架。 ② 沿着轴承压入及插拔治具将轴承 （ 上）插入约 10mm 。 ③ 使用轴承压入治具将轴承 （上）压 入至锡球衬套托架的台阶面处。 ④ 拆下轴承压入及插拔治具。 ⑤ 将新小齿轮插入锡球衬套托架。 3. 将锡球衬套托架安装到吸嘴头处。 4. 从吸嘴头下侧插入轴环。…
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-27

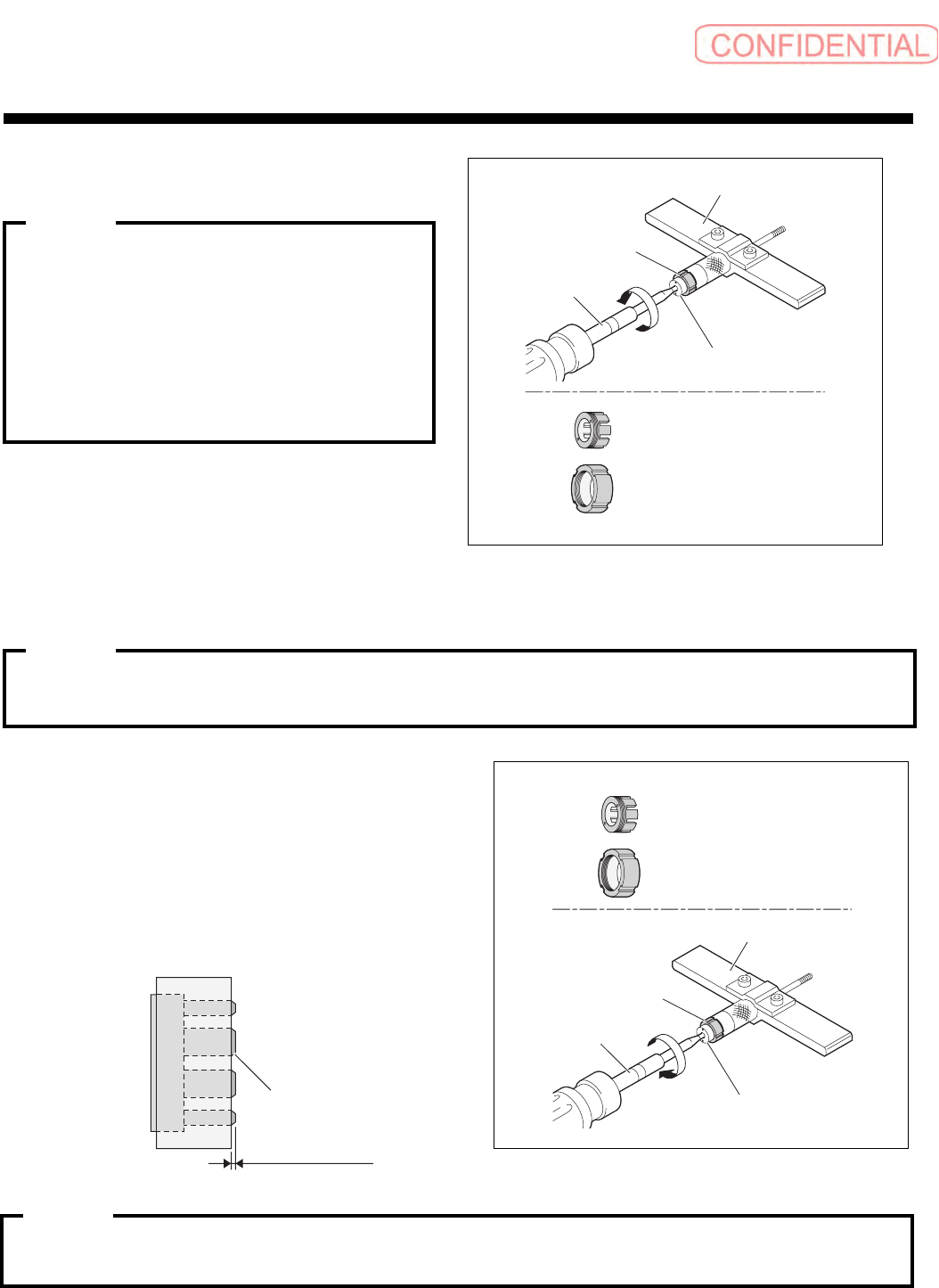

③ 用扭矩螺丝刀向逆时针方向转动轴承
托架治具 （
1 ），拆下轴承托架。
将扭矩螺丝刀设定为
60cN
·
m
，请确认轴承托
架治具 （
1
）的针上面没有承受负荷。
用
60cN
·
m
无法拆卸时，请尝试在酒精中浸泡
1
小时左右之后再次进行拆卸。
停止再使用
60cN
·
m
无法拆卸的轴承托架，请
更换新工具。如果错误取下，有可能损坏轴承
托架治具 （
1
）的针。
如果施加
60cN
·
m
以上的负荷，轴承托架的针
有可能会被折断。
④ 除去轴承托架螺纹处的粘接剂渣。
［组装顺序］
必需严格遵守拧紧扭矩
。
拧紧所用扭矩超过指示扭矩时，可能会造成装着精度不良及零件寿命缩短
、
破损
。
1. 组装轴承托架。
① 在轴承托架 （
2 ）的螺纹处涂上少量乐
泰胶粘剂
221 （低强度）。
② 和拆卸顺序一样，将轴承托架安装到治具
上，用扭矩螺丝刀拧紧轴承托架治具 （
1）。
请拧紧至轴承托架 （
1 ）前端处的倒角
部从轴承托架 （
2 ）的端面伸出约
0.1~0.2mm 的程度为止。
轴承托架 （
1
）前端处的倒角部如不从轴承托架 （
2
）的端面伸出，则会造成实际组装后动作
不良，请将轴承托架 （
1
）端面伸出量的基准控制在约
0.1
～
0.2mm
。
䕈ᡓᠬᶊ
㶎ϱߔ
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ⊏˄˅
˖䕈ᡓᠬᶊ˄˅
˖䕈ᡓᠬᶊ˄˅
˖䕈ᡓᠬᶊ˄˅
˖䕈ᡓᠬᶊ˄˅
䕈ᡓᠬᶊ⊏˄˅
䕈ᡓᠬᶊ
㶎ϱߔ
䕈ᡓᠬᶊ⊏˄˅
צ㾦䚼
㑺̚PP
小心 :
注意 :
小心 :
保养篇
2. 维修检查
2-28
电子零件装着机
SI-G200Mk3 (CS)

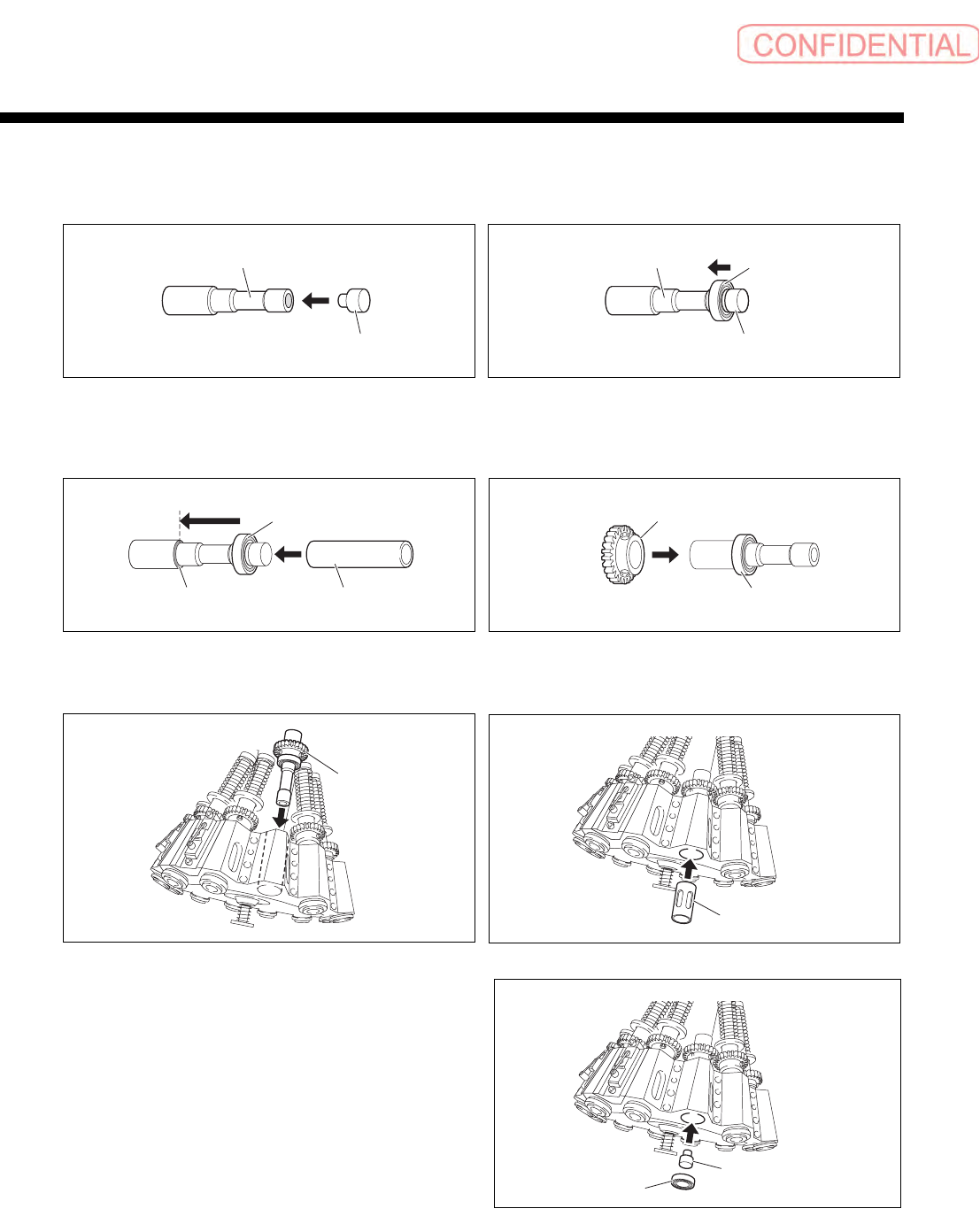

2.
在锡球衬套托架上安装轴承 （上）和新小齿轮。
① 将轴承压入及插拔治具插入锡球衬套托架。
② 沿着轴承压入及插拔治具将轴承 （上）插入约
10mm。
③ 使用轴承压入治具将轴承 （上）压入至锡球衬套托架的台阶面处。
④ 拆下轴承压入及插拔治具。
⑤ 将新小齿轮插入锡球衬套托架。
3. 将锡球衬套托架安装到吸嘴头处。
4. 从吸嘴头下侧插入轴环。
5. 插入轴承 （下）。
① 将轴承压入及插拔治具插入到吸嘴头上的
锡球衬套托架的下侧。
② 沿着轴承压入及插拔治具，将轴承 （下）
插入约
10mm。
䫵⧗㹀༫ᠬᶊ
䕈ᡓ˄Ϟ˅
䕈ᡓय़ܹঞᦦᢨ⊏
䫵⧗㹀༫ᠬᶊ
䕈ᡓय़ܹঞᦦᢨ⊏
ᇣ啓䕂
䕈ᡓ˄Ϟ˅
䕈ᡓय़ܹ⊏
䕈ᡓ˄Ϟ˅
ৄ䰊䴶
䫵⧗㹀༫ᠬᶊ
䕈⦃
䕈ᡓ˄ϟ˅
䕈ᡓय़ܹঞᦦᢨ
⊏
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-29

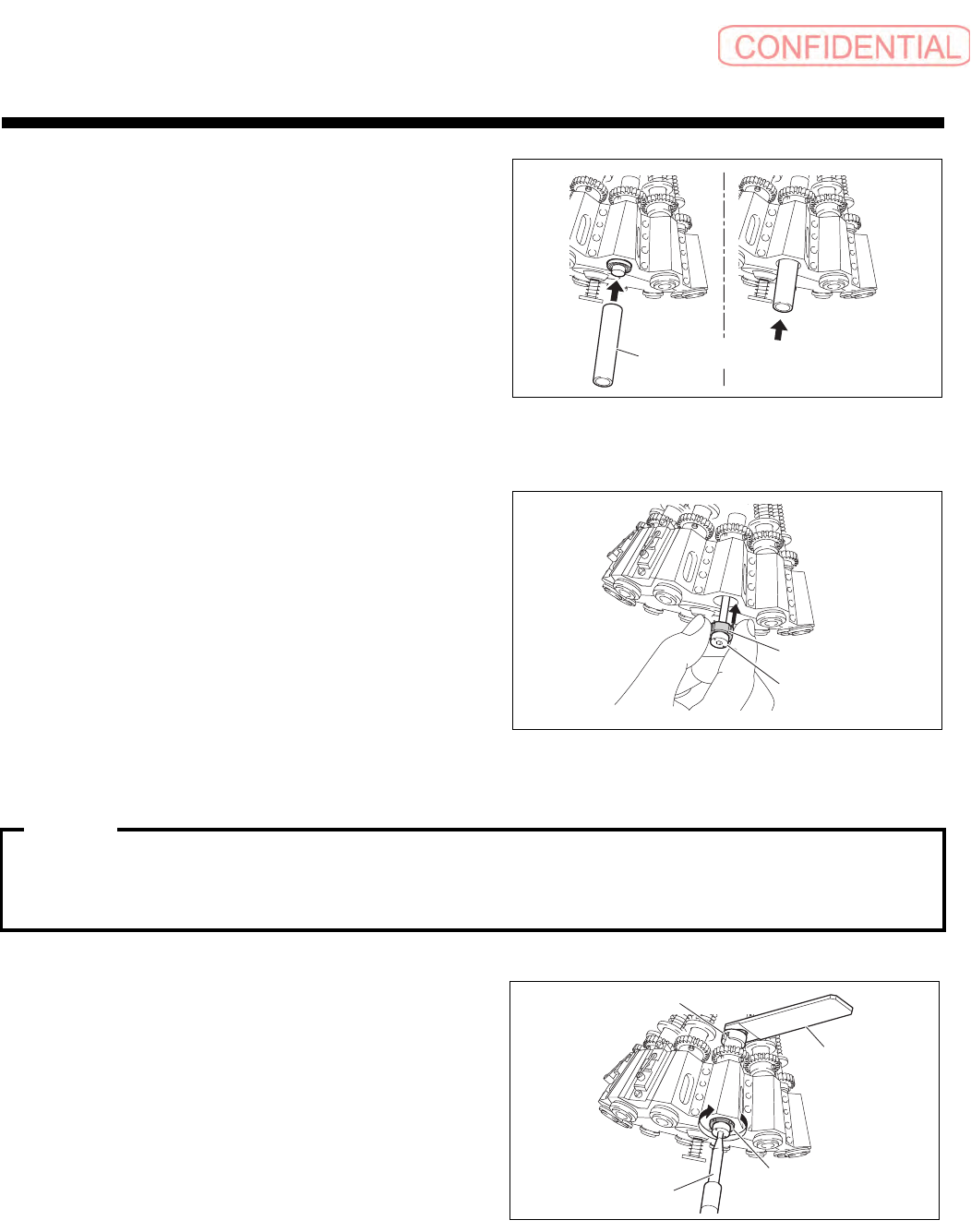

③ 用轴承压入治具将轴承推至接触到底部
为止。
6. 安装顺序 1 中分装的轴承托架。
① 用手旋转轴承托架治具，同时安装轴承
托架。尽量用手拧紧。
预载作业前
在用手旋转插入轴承托架之后，为了磨合旋转座内轴环的位置，请用手将锡球衬套托架向左右
各旋转数次。
② 将扳手套筒盖在锡球衬套托架上部。
③ 将扳手挂在扳手套筒上。
④ 用手按压扳手，同时使用扭矩螺丝刀
给轴承托架施加预载。
拧紧扭矩
10cN• m
⑤ 取下扳手和扳手套筒。
⑥ 用手向
RN 方向旋转锡球衬套托架，
确认是否有卡住及旋转费力等异常现
象。
䕈ᡓय़ܹ⊏
䕈ᡓᠬᶊ
䕈ᡓᠬᶊ⊏
˄˅
ᡇ༫ㄦ
ᡇ
䕈ᡓᠬᶊ
ᡁⶽ㶎ϱߔ
POINT:
