将定位治具安装到旋转座 No.1 上。
⑦ 让杠杆式百分表的测头接触到定位治具的测定面。
测头需平行接触测定面。
⑧ 用手转动小齿轮，通过杠杆式百分表测定
齿隙尺寸。
规格：
0.14 ～ 0.16 mm
⑨ 按照同样的顺序，确认 No.2 ～ 12 旋转
座小齿轮的齿隙尺寸。
22. 将 VACUUM 断路器返回至 ON 状态。
23. 安装装置背面的下部面板。
⌟༈
⌟ᅮ䴶
ᴴᴚᓣⱒߚ㸼
ᅮԡ⊏
ᇣ啓䕂
ᴴᴚᓣⱒߚ㸼
POINT:
保养篇
2. 维修检查
2-40
电子零件装着机
SI-G200Mk3 (CS)
每 3 个月
(6) 内部旋转轴弹簧的磨损检查
[ 作业功能 ]
在
H 轴的动作中回复到上方向的装着吸嘴头部的内部旋转轴弹簧每次吸着·装着动作都会发生
剧烈运动。由于弹簧磨损而导致的动作不良会成为出现不良品的原因，所以需要定期对弹簧进行
检查。
[ 维修检查位置 ]
2 处装着吸嘴头内部旋转轴弹簧 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
无需特意准备
( 内部旋转轴弹簧交换时：内部旋转轴弹簧 2 根 (2 种、各 1 根 ) 、弹簧押头定位片 (2-683-
239-**)
、弹簧押头起伏杆 (2-683-240-**))
为了依次对
12
个内部旋转轴进行检查，用手转动
RT
轴时，
H
轴推杆由于弹簧力会下降
2
～
3mm
，可能会损伤内部旋转轴。所以在转动
RT
轴时，请轻轻用手托住
H
轴推杆同时转动。
[ 作业顺序 ]
1. 用手使内部旋转轴向下动作。内部旋转轴无法顺畅地回复时以及弹簧有磨损时，属于内部旋
转轴弹簧不良，请按照
[ 内部旋转轴弹簧交换步骤 ] 交换弹簧。

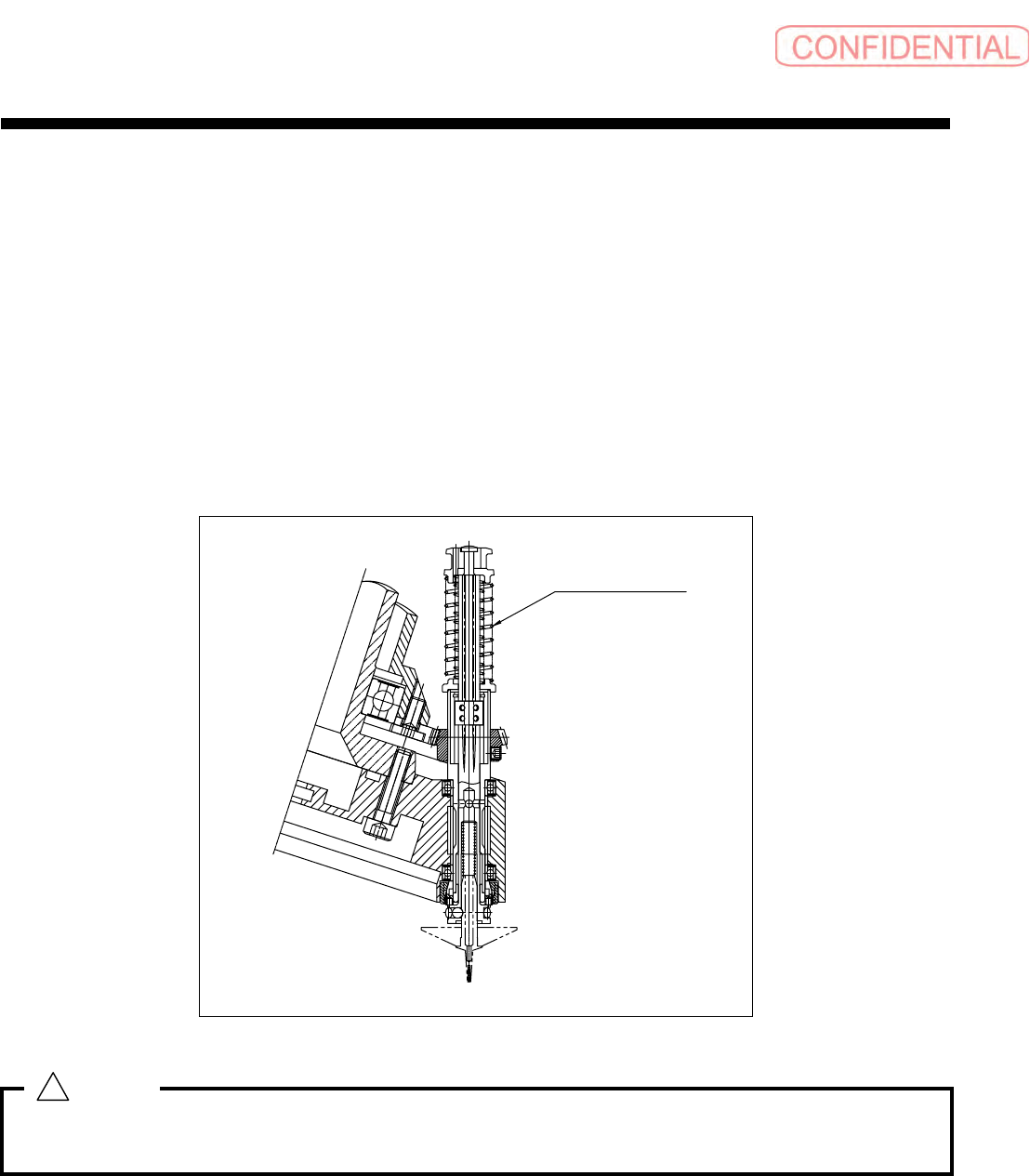

内部旋转轴弹簧
( 内侧、外侧 2 根 )
警告 :
!
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-41
［内部旋转轴弹簧的交换顺序］
1. 为了防止误动作，需在作业前按下紧急停
止钮。
2. 旋转吸嘴，同时慢慢的向下拉出。
请从下方对内部旋转轴进行支撑，以免在下一
步作业中拆下弹簧押头后内部旋转轴掉下。
3. 拆下内部旋转轴上部的弹簧押头。
① 用手压住内部旋转轴上部的弹簧，安装
弹簧押头定位片。
② 将弹簧押头的切槽部朝向内侧。
③ 挂上弹簧押头挂钩，将弹簧押头拉到跟
前拆下。
（也可以用手将弹簧押头拆下。）
④ 拆下弹簧押头定位片。
4. 拆下内部旋转轴弹簧 (2 种各 1 根 ) 和弹
簧支架。
弹簧押头
内部旋转轴
内部旋转轴弹簧
( 外侧、内侧 2 根 )
ᔍㇻᢐ༈
ᔍㇻᢐ༈
ᅮԡ⠛
ᔍㇻᢐ༈ᣖ䩽
ᔍㇻᢐ༈
ᅮԡ⠛
ݙ䚼ᮟ䕀
䕈ᔍㇻ
ᔍㇻᬃᶊ
小心 :
