操作篇 5. 资料编集 电子零件装着机 SI-G20 0Mk3 (CS) 5-101 点击使用零件下拉列表的 ▼ 钮， 由使用零件选择配置的零件， 点击 確定 ( 确定 ) 钮时， 将指定选择的零件配 置在供给位置号码， 关闭对话框。 中止零件的配置时， 请点击 取消 ( 取消 ) 钮， 关 闭 零件碼選擇 ( 零件码选择 ) 对话框。 删除曾经配置的零件时， 选择欲删除零件配置的供给位置号码列， 点击 ▼編 輯 ( ▼编 辑 ) 钮 …
操作篇
5. 资料编集
5-100
电子零件装着机
SI-G200Mk3 (CS)
5.5 供给部
[ 调整功能 ]
供给部配置为有关零件供给装置如何配置的编辑及表示，零件供给装置的供料器配置为考虑装着
顺序关系及决定装着的最短时间。利用
DAS 编辑最适当零件供给位置资料。
5.5.1 零件供给部的供料器配置
[ 操作功能 ]
指定至零件供给部的供料器配置位置。
[ 操作顺序 ]

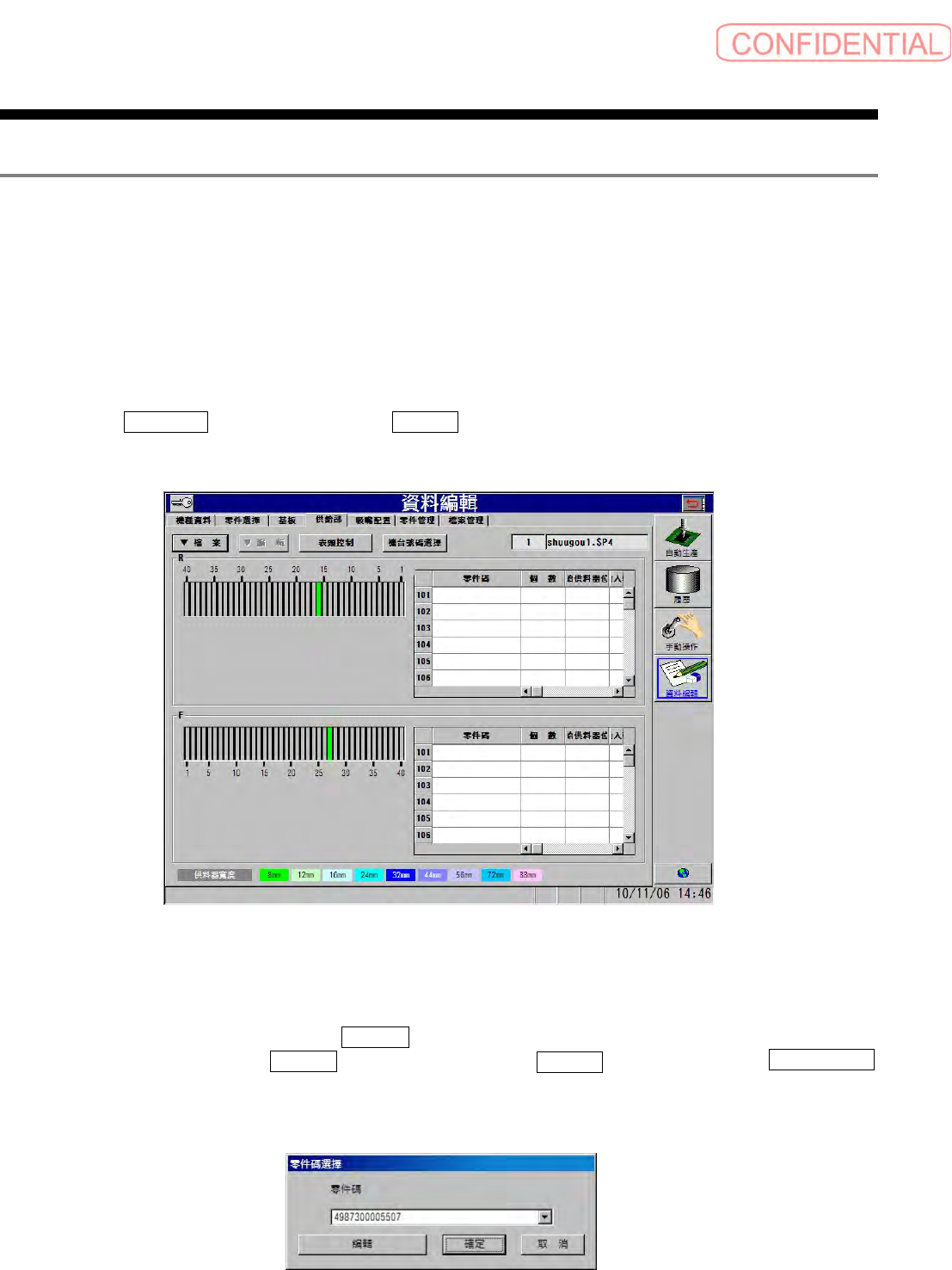

点击指定 資料編輯 ( 资料编辑 ) 菜单的 供給部 ( 供给部 ) ，会出现以下的画面。
图
5.5.1-1
資料編輯—供給部
(
资料编辑－供给部
)
画面
列表的左列为配置零件供给装置的位置号码。
在零件供给部的各配置位置零件的
零件碼 ( 零件码 ) ，用以下的步骤输入。
配置零件的供给位置号码的
零件碼 ( 零件码 ) ，选择后按 Enter 键。会出现以下的 零件碼選擇
(
零件码选择 ) 对话框。
图
5.5.1-2
零件碼選擇
(
零件码选择
)
对话框
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-101
点击使用零件下拉列表的
▼ 钮， 由使用零件选择配置的零件，点击 確定 ( 确定 ) 钮时， 将指定选择的零件配
置在供给位置号码，关闭对话框。
中止零件的配置时，请点击
取消 ( 取消 ) 钮， 关 闭 零件碼選擇 ( 零件码选择 ) 对话框。
删除曾经配置的零件时，选择欲删除零件配置的供给位置号码列，点击
▼編輯 ( ▼编辑) 钮 , 请选择 編輯 ( 编
辑
) 菜单的 刪除 ( 删除 ) 钮。
在选择的供给位置号码中，清除设定的零件。
对登录在
零件資料 ( 零件资料 ) 中的全部零件执行以上的操作。
使用
零件交替 ( 零件交替 ) 时，在交替位置的 原始交替 ( 原始交替 ) 机台内，请输入原始交替的零件供给号码。
在交替位置所设定的零件供给部号码的机台以黄色表示。
输入
/ 输出端口 No. 为需要使用输入 / 输出端口，设置零件废弃输送带等时，须输入输入 / 输出端口号码。
连结使用时，点击
機台號碼選擇 ( 机台号码选择 ) 钮，由 機台號碼選擇 ( 机台号码选择 ) 对话框的选项钮，选
取编辑资料的机台号码后请按
設定 ( 设定 ) 钮，表示选择机台的 供給部資料 ( 供给部资料 ) 。

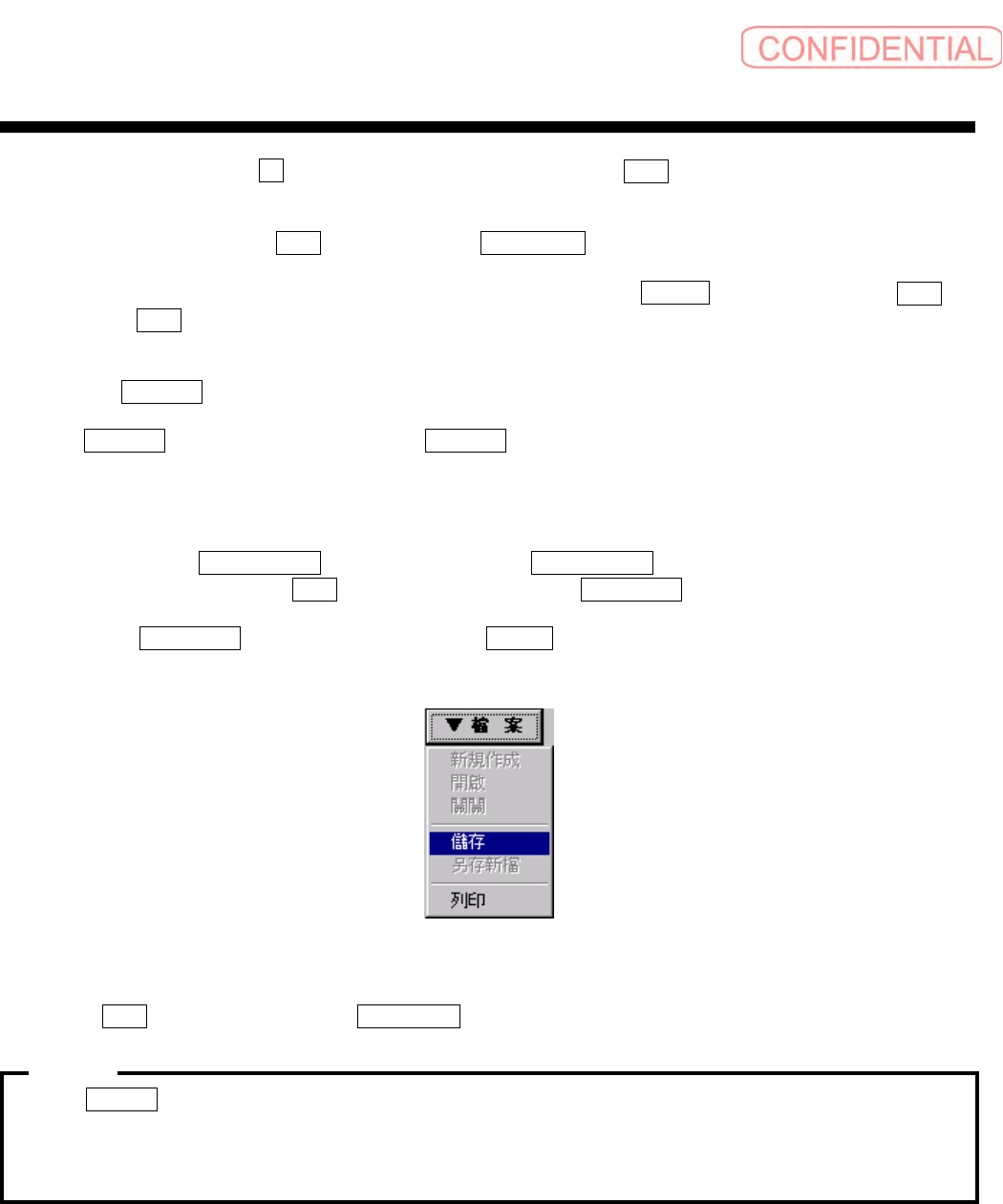

存储制作的
供給部資料 ( 供给部资料 ) 文件时， 点击 ▼檔案 ( ▼文件) 钮，会出现以下的下拉菜单。
图
5.5.1-3
檔案
(
文件
)
菜单
请点击 儲存 ( 储存 ) 钮，存储制作的 供給部資料 ( 供给部资料 ) 存储于新文件中。
·按
▼編輯
(
▼编辑
)
钮，可执行文书资料等的编辑。
·复制
:
在复制剪贴簿上选取的存储格。
·贴上
:
将剪贴簿的文字列贴在存储格位置。
·有关机台号码选择的明细，请参照
[5.4.5.1(6)
机台号码的选择
]
。
注意 :
操作篇
5. 资料编集
5-102
电子零件装着机
SI-G200Mk3 (CS)
5.6 吸嘴配置
[ 调整功能 ]
吸嘴配置为有关吸嘴在旋转式吸嘴头中如何配置的编辑与表示，吸嘴的配置为考虑装着顺序的关
系并决定装着的最短时间，利用
DAS 编辑最适当吸嘴配置资料。
5.6.1 吸嘴的配置
[ 操作功能 ]
指定至旋转式吸嘴头中的吸嘴配置。
[ 操作顺序 ]

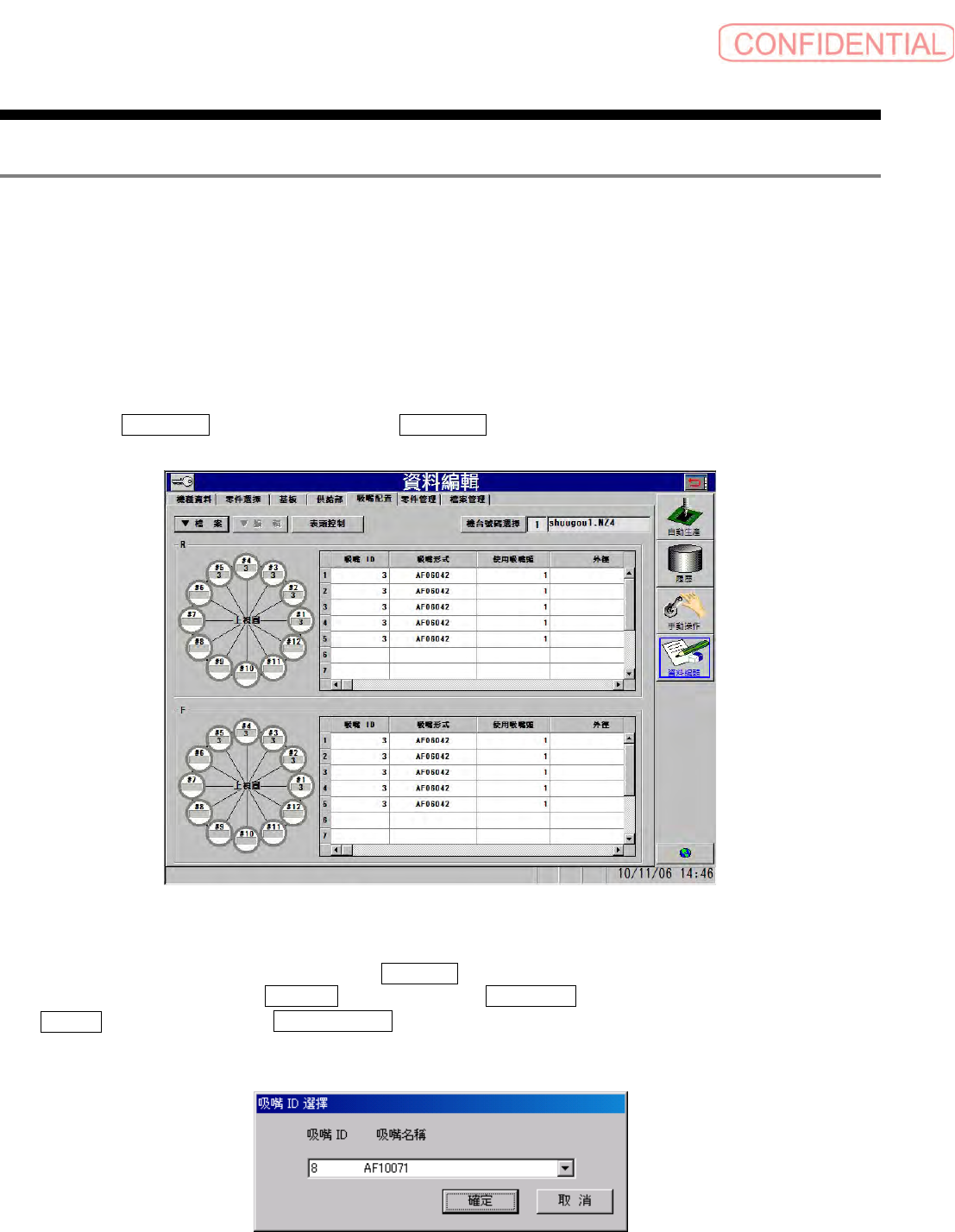

点击指定 資料編輯 ( 资料编辑 ) 菜单的 吸嘴配置 ( 吸嘴配置 ) ，会出现以下的画面。
图
5.6.1-1
資料編輯 —吸嘴配置
(
资料编辑
－吸嘴配置
)
画面
设定吸嘴于指定装着吸嘴的位置时，将 吸嘴 ID ( 吸嘴 ID) 用以下的步骤输入。
两次点击配置吸嘴位置的
吸嘴 ID ( 吸嘴 ID) 或者 吸嘴形式 ( 吸嘴形式 ) ，机台选择后，按
Enter
键。会出现以下的 吸嘴 ID 選擇 ( 吸嘴 ID 选择 ) 对话框。
图
5.6.1-2
吸嘴
ID
選擇
(
吸嘴
ID
选择
)
对话框
