系统概要篇 1. 系统操作 电子零件装着机 SI-G200Mk3 (CS) 1-7 1.2.2 装置构成 SI-G200 盖子 高速吸嘴头装置 ( 前面 / 后面 ) 固定装置 X 轴装置 ( 前面 / 后面 ) 架台装置 搬送装置 Battery 装置 I/O 装置 1 DRIVER 装置 SERVO 装置 PC 装置 SERVO I/F 装置 Feed 装置 ( 前面 / 后面 ) ( 选配 ) I/O 装置 2,3 POWER 装…
系统概要篇
1. 系统操作
1-6
电子零件装着机
SI-G200Mk3 (CS)

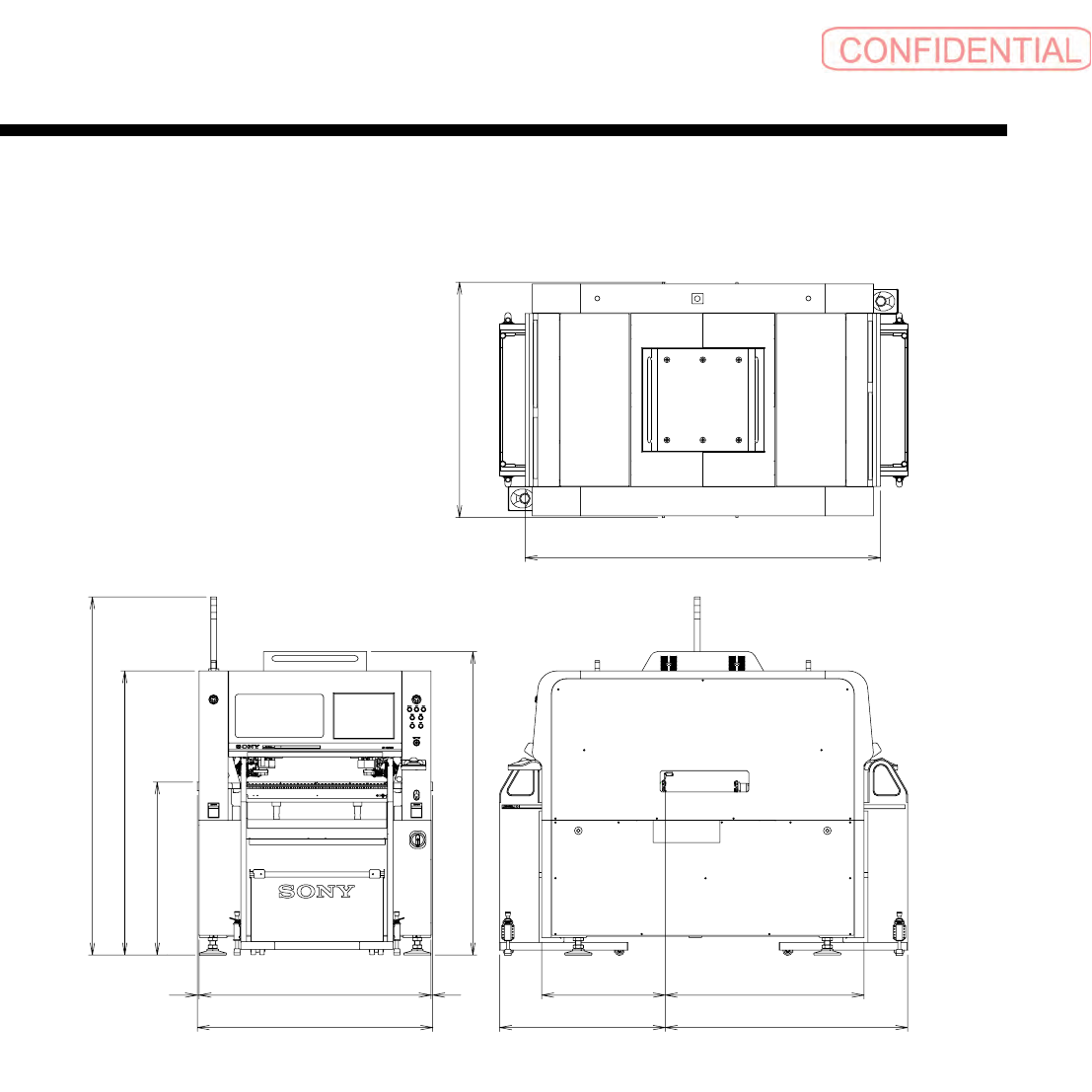

外形尺寸图
860
1202
1220
640
1030
1850
1260
9
9
1220
900
1475
1858
1575
( 单位：mm)
系统概要篇
1. 系统操作
电子零件装着机
SI-G200Mk3 (CS)
1-7

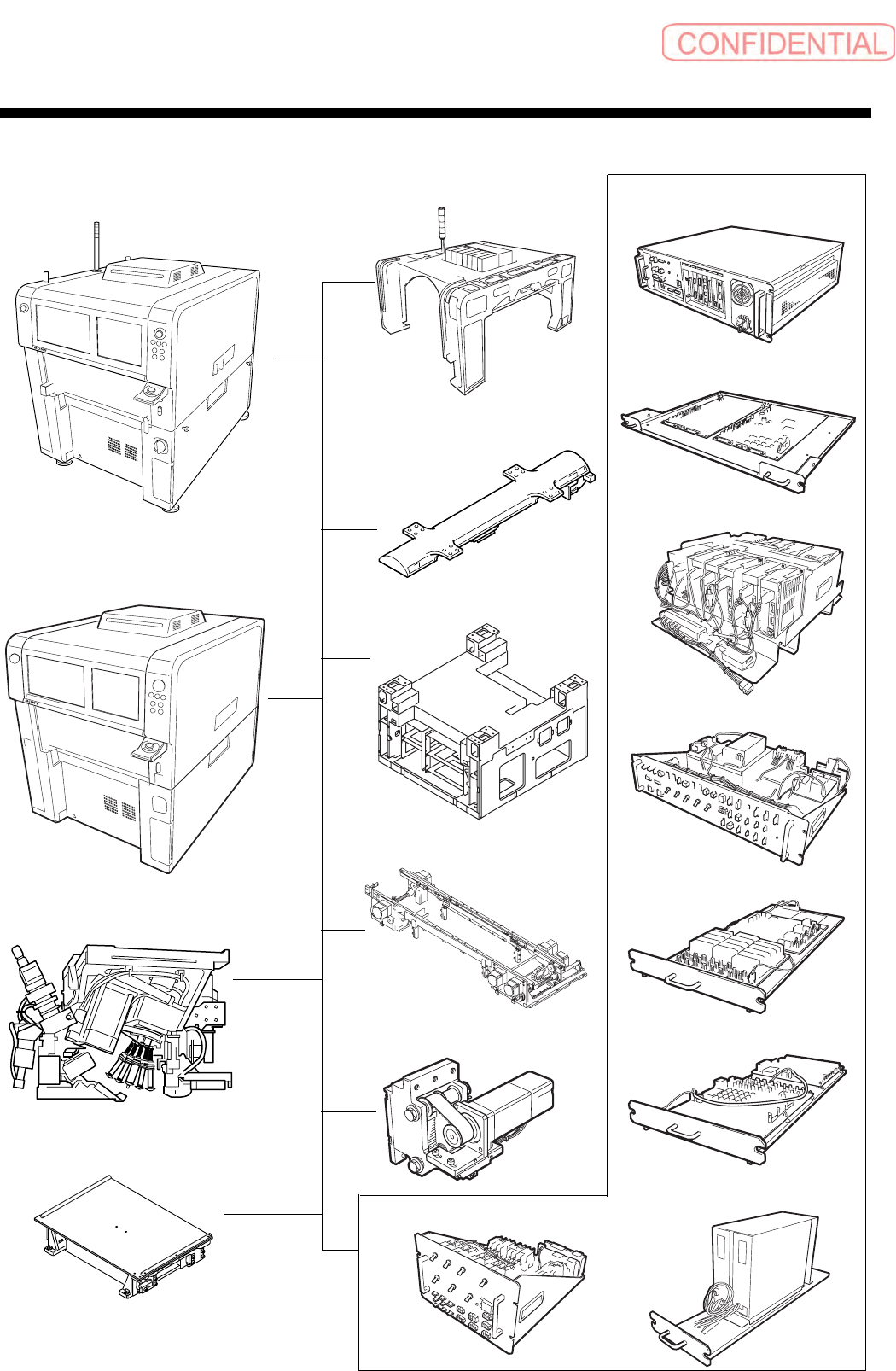

1.2.2 装置构成
SI-G200
盖子
高速吸嘴头装置
( 前面 / 后面 )
固定装置
X 轴装置 ( 前面 / 后面 )
架台装置
搬送装置
Battery 装置
I/O 装置 1
DRIVER
装置
SERVO 装置
PC 装置
SERVO I/F 装置
Feed 装置 ( 前面 / 后面 ) ( 选配 )
I/O 装置 2,3
POWER 装置
SI-G200
前面
Y 轴装置 ( 前面 / 后面 )
系统概要篇
1. 系统操作
1-8
电子零件装着机
SI-G200Mk3 (CS)
1.2.3 装着吸嘴头的构成
吸嘴头由视觉认识相机和小型旋转式吸嘴头构成。
下图显示的是装着吸嘴头的构成。
吸嘴头
视觉认识相机部 零件认识相机
( 参照 1.2.3.1)
吸着检查相机
基板认识相机
旋转式吸嘴头部 吸嘴 (12 支 )
(
参照 1.2.3.2)
1.2.3.1 视觉认识相机部
视觉认识相机，根据其认识目的，分为零件认识相机、吸着检查相机·基板认识相机。
·零件认识相机
为了正确贴装，用来确认吸着零件的相机。分为移动相机
( 标准装备 ) 和固定相机 ( 选配 )2
种。移动相机 XY 方向移动的装着头部，此相机是否进行零件装贴同时进行零件认识。固定相
机与移动相机相比具有更广阔的视角，能够认识移动相机视角内收不下的更大型号的零件。
·吸着检查相机
吸着零件时，为了检查吸着状态，从侧面认识零件检查高度的相机能够立即检查吸着。采用透射
照明。
·基板认识相机
是用来认识对基板姿势能进行补正、确定零件装着位置的定位点标记的相机。采用反射照明。
