操作篇 3. 自动生产 电子零件装着机 SI-G20 0Mk3 (CS) 3-7 出现 供料器交換 ( 供料器 交换 ) 对话框， 解除锁定安全门。 图 3.1.3-3 自動生產 － 零件供給狀況 ( 自动生产 － 零件供给状况 ) 画面 打开安全门，依照画面的表，在前 侧 （或者后侧）供 料器台装着所有零件的供 料器。 [ 供料器 的装着顺序 ] 1. 按箭头方向立起杠杆，用手保 持不动。 2. 将供料器 的定位针对准供料器台…
操作篇
3. 自动生产
3-6
电子零件装着机
SI-G200Mk3 (CS)
3.1.3 供料器的确认
[ 操作功能 ]
确认使用零件的供料器准备妥当，以及在机种文件指定的号码位置装着供料器。若未设定，按照
以下的顺序装着零件供料器。
[ 操作顺序 ]
准备所有使用的零件供料器。
依顺序点击自動生產
( 自动生产 ) 菜单 → 零件供給狀況( 零件供给状况 ) 标签。出现以下画
面。
图
3.1.3-1
自動生產
－
零件供給狀況
(
自动生产
－
零件供给状况
)
画面
点击零件交換 ( 零件交换 ) 钮。出现以下信息对话框。 点击F ( 前侧 )( 或者R( 后侧 )) 钮。
图
3.1.3-2
自動生產
－
零件供給狀況
(
自动生产－零件供给状况
)
画面
操作篇
3. 自动生产
电子零件装着机 SI-G200Mk3 (CS)
3-7

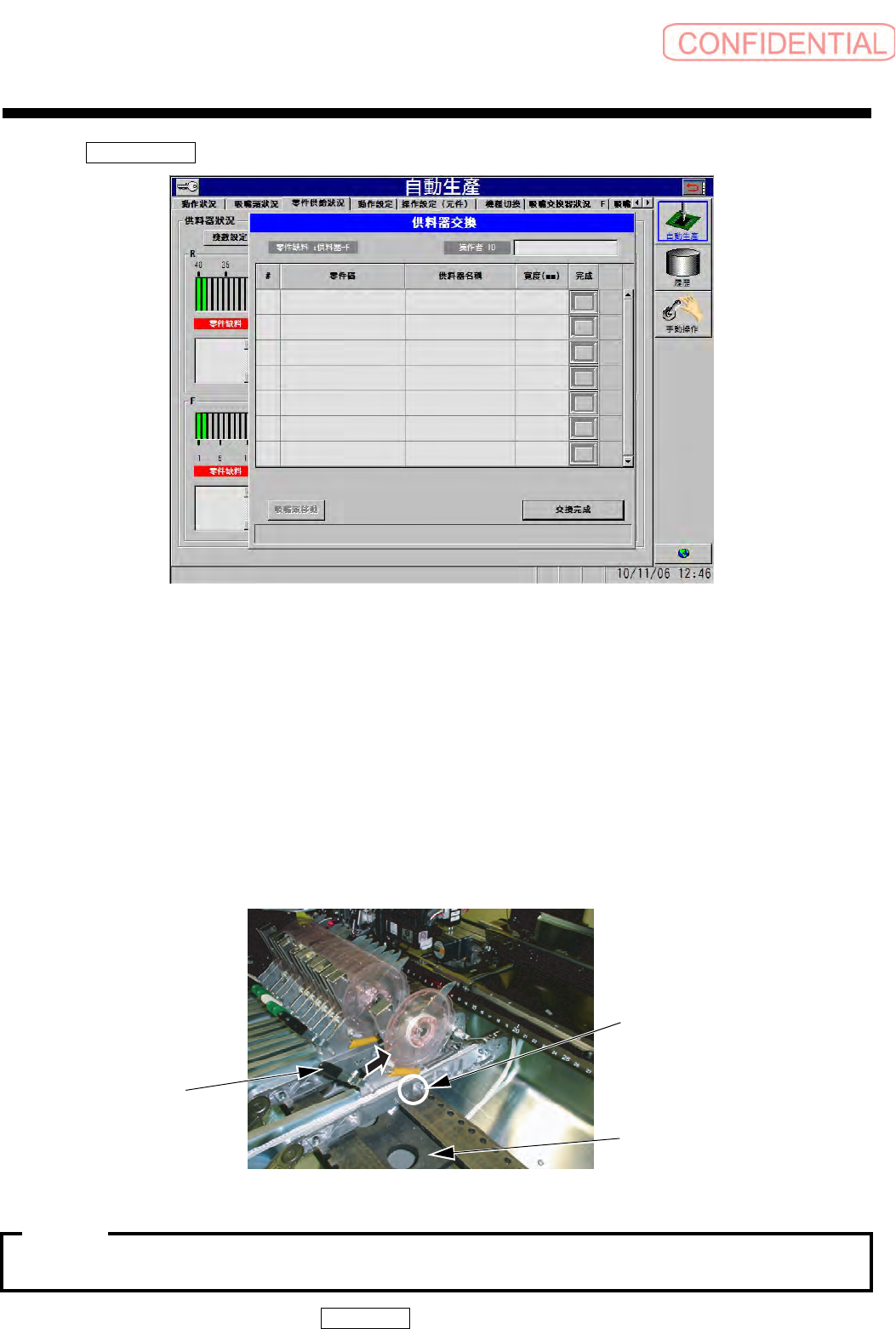

出现供料器交換
( 供料器交换 ) 对话框，解除锁定安全门。
图
3.1.3-3
自動生產
－
零件供給狀況
(
自动生产
－
零件供给状况
)
画面
打开安全门，依照画面的表，在前侧 （或者后侧）供料器台装着所有零件的供料器。
[ 供料器的装着顺序 ]
1.
按箭头方向立起杠杆，用手保持不动。
2. 将供料器的定位针对准供料器台的孔，供料器将被置于供料器台的垂直方向。
3. 将手离开杠杆。供料器就装着在供料器台上。
[ 供料器的取出顺序 ]
1.
按箭头方向立起杠杆，用手保持不动。
2. 将供料器整体都向上抬起，取出。
图
3.1.3-4
连接供料器至供料器台时，千万当心不要挟入任何零件。
装着完毕后，关闭安全门，点击交換完成( 交换完成 ) 钮。
杠杆
定位针
供料器台
注意 :
操作篇
3. 自动生产
3-8
电子零件装着机
SI-G200Mk3 (CS)
3.1.4 吸嘴的确认
[ 操作功能 ]
利用机种文件，确认所需吸嘴皆已设置。若没有时，请按以下顺序设定。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 菜单 → 吸嘴頭狀況 ( 吸嘴头状况 ) 标签。出现以下画面。
图
3.1.4-1
自動生產－吸嘴頭狀況
(
自动生产－吸嘴头状况
)
画面
在门关闭的状态下， 点击 吸嘴更換位置移動 ( 吸嘴更换位置移动 ) 钮。
出现以下的信息对话框后，按下操作面板的
START 钮。
图
3.1.4-2
信息对话框
将吸嘴头移到吸嘴交换位置。移动结束后返回吸嘴头状况画面。
