零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-21 若认识结果满意，点击 下一頁 ( 下一页 ) 显示 資料存儲 ( 数据存 储 ) 画面。点击 資料存 儲 ( 数据 存储 ) 钮，储存数据后，点击 結束 ( 结束 ) 钮，返回 認識資料編輯軟體呼出 向導 ( 认识数据编辑软 件调出向导 ) 画面。 图 2.1.4-14 資料存儲 ( 数据存储 ) 画面 返回 認識資料編輯軟體呼出向導 ( 认识…
零件认识数据制作篇
2. 顺序
2-20
电子零件装着机
SI-G200Mk3 (CS)
认识被执行，认识结果处显示 確定 ( 确定 ) 后，请按 STOP 钮，停止认识处理。
图
2.1.4-12
認識
(
认识
)
设定后
若点击结果的行列，则显示其详细内容。
图
2.1.4-13
認識結果一覽
(
认识结果一览
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-21
若认识结果满意，点击
下一頁 ( 下一页 ) 显示 資料存儲 ( 数据存储 ) 画面。点击 資料存儲 ( 数据
存储
) 钮，储存数据后，点击 結束 ( 结束 ) 钮，返回 認識資料編輯軟體呼出向導 ( 认识数据编辑软
件调出向导
) 画面。
图
2.1.4-14
資料存儲
(
数据存储
)
画面
返回
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
画面后，点击
零件廢棄
(
零件废弃
)
钮，结束。
图
2.1.4-15
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 結束
(
结束
)
画面
零件认识数据制作篇
2. 顺序
2-22
电子零件装着机
SI-G200Mk3 (CS)

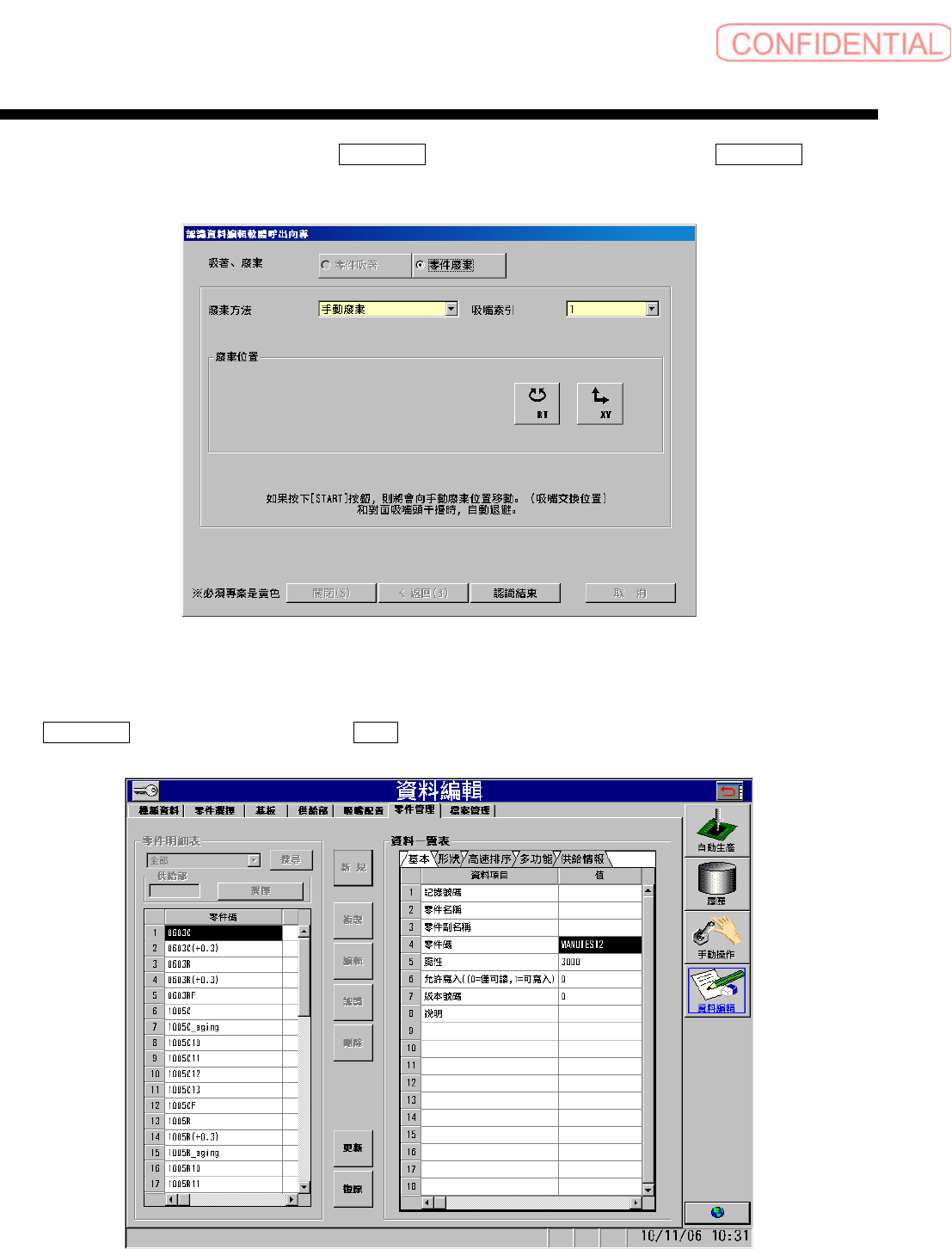

为了将认识的零件从吸嘴上取下，执行 零件廢棄 ( 零件废弃 ) ，取下零件后，点击 認識結束 ( 认识结
束
) 钮。
图
2.1.4-16
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 零件廢棄
(
零件废弃
)
画面
返回 零件管理 ( 零件管理 ) 画面，点击 更新 ( 更新 ) 钮，将数据写入零件管理表里。
图
2.1.4-17
零件管理－ 更新
(
零件管理－更新
)
画面
