操作篇
5. 资料编集
5-2
电子零件装着机
SI-G200Mk3 (CS)
第 5 章资料编辑能完成的功能如下。
5.1 零件管理
可以制作、变更生产使用的零件数据。
5.2 机种资料
可以变更和制作机种文件。
5.3 零件选择
选择要装着的零件，制作机种文件的零件数据。
5.4 基板
可以制作、变更要装着零件的基板数据。
5.5 供给部
可以制作、变更供给零件的供给部配置的数据。
5.6 吸嘴配置
可以制作、变更在装着吸嘴头处安装吸嘴配置的数据。
5.7 文件管理
可以进行从机种文件的硬盘转移到 FD 存储，从 FD 恢复以及机种文件名变更及删除等机种文件的管
理。
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-3
5.1 零件管理
零件管理表：是与机种资料无关的，在
SI-G200Mk3
安装零件时使用全部零件资料按各零件分别总结
的数据库。要制作机种资料时，从零件管理表上选择只装在这种机种上的零件，制作零件数据文件。
零件管理表上登录的零件资料由如下内容构成。
(1) 零件基本数据 ( 基本 ( 基本 ) 标签 )
包括记录号码、零件名称、零件别名、零件码、属性、允许写入、版本号码、说明等。
(2) 零件本身形状数据 ( 形狀 ( 形状 ) 标签 )
形状名称，形状种类、外形尺寸和它的容许范围、重量、形状图、电极形状和极性等。
(3) 装着操作资料 ( 順序 ( 顺序 ) 标签 )
吸着·装着时的补正值，版本关系的各种资料，吸着时使用的吸嘴及其尺寸形状，吸着时容许
率，安装动作时吸嘴移动加速度。这是机器设定资料的一部分。
(4) 供给形态资料 ( 供給情報 ( 供给信息 ) 标签 )
有料带、管装、盘式的供给形态。有关这种供给形态的资料。
要编辑零件管理表需要有管理者以上的使用者层级。
注意 :
操作篇
5. 资料编集
5-4
电子零件装着机
SI-G200Mk3 (CS)
5.1.1 新建零件的追加登录
[ 操作功能 ]
零件管理表使用认识资料编辑软件调出向导，新建登录零件。
5.1.1.1 使用认识资料编辑软件新建零件
[ 操作功能 ]
激活认识资料编辑软件调出向导，登录新建零件。
[ 操作顺序 ]
依顺序点击 資料編輯 ( 资料编辑 ) 菜单→ 零件管理 ( 零件管理 ) 。出现如下画面。

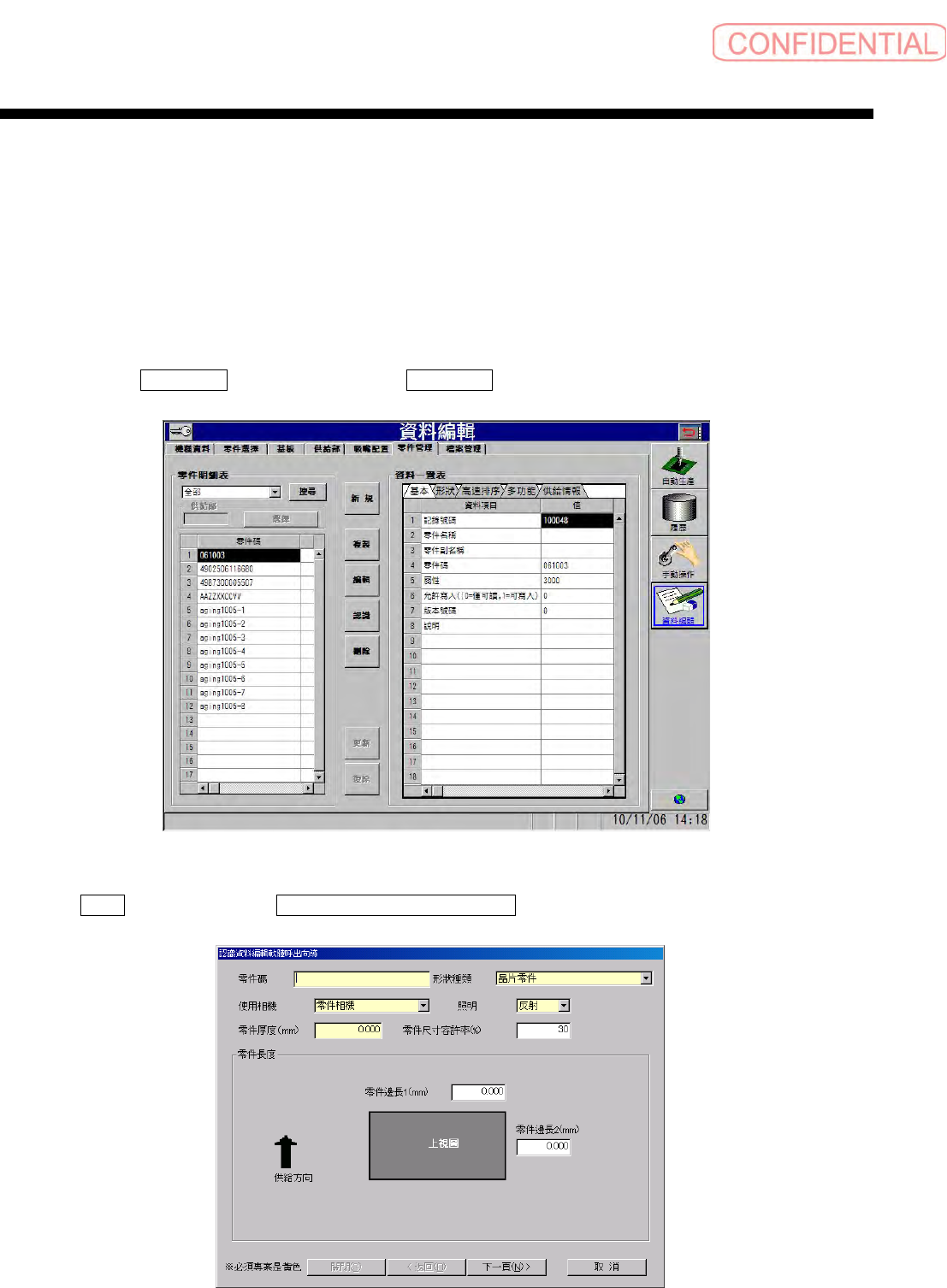

图
5.1.1-1
資料編輯－零件管理
(
资料编辑－零件管理
)
画面
点击
新規
(
新建
)
钮，出现
認識資料編輯軟體呼出向導
(
认识资料编辑软件调出向导
)
的画面。
图
5.1.1-2
認識資料編輯軟體呼出向導
(
认识资料编辑软件调出向导
)
