●机械本体的维修检查
[ 作业顺序 ]
1. 卸下停止器。
由于涂了低强度的乐泰胶粘剂，为了防止螺丝沟槽滑动
,
先用尖嘴钳拧松后再用螺丝起子松开。
2. 卸下中心旋转轴。
3.
卸下活塞 ASSY。
停止器
中心旋转轴
中心旋转轴
活塞
ASSY
本体
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-87

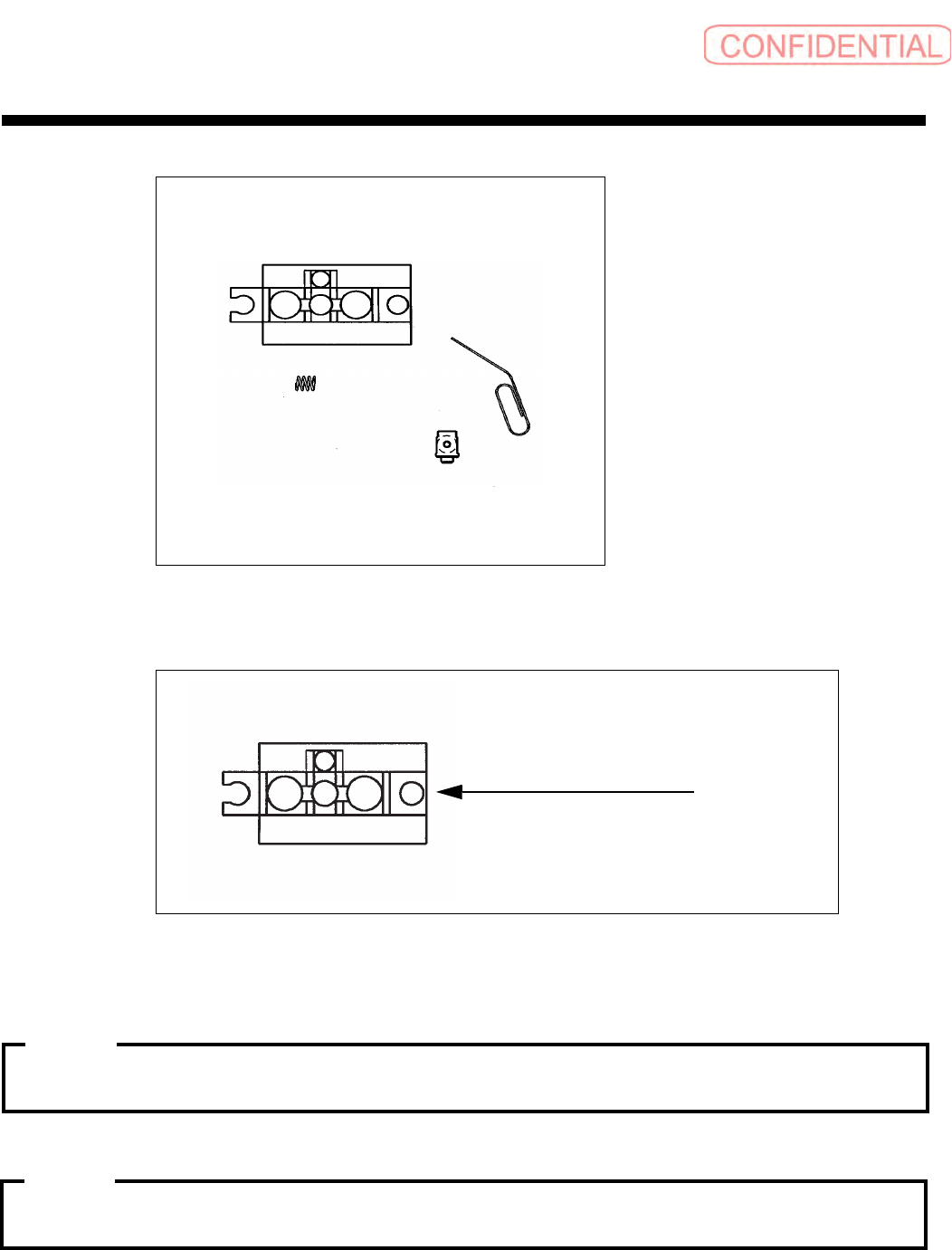

4. 从本体上用别针取出轴承托架、弹簧。
5. 用酒精清洗本体的有孔部位。
6. 用酒精清洗弹簧轴承 ASSY、活塞 ASSY。
这里所谓的清洗是指用酒精
+
棉棒
+
空气程度的处理是
OK
的。
7. 向弹簧、轴承托架 ASSY、活塞 ASSY 上薄薄地涂上多用润滑油。
在活塞
ASSY
的活塞部位上，请绝对不要附着多用润滑油。
弹簧
轴承托架
ASSY
底面 A
注意 :
注意 :
保养篇
2. 维修检查
2-88
电子零件装着机
SI-G200Mk3 (CS)
8.
弹簧
轴承托架
ASSY
活塞
中心旋转轴
的顺序装配。
9. 在螺丝部涂上低强度的乐泰胶粘剂 , 并装配停止器螺丝。
粘合剂请使用低强度类型。
乐泰
No.211
10.

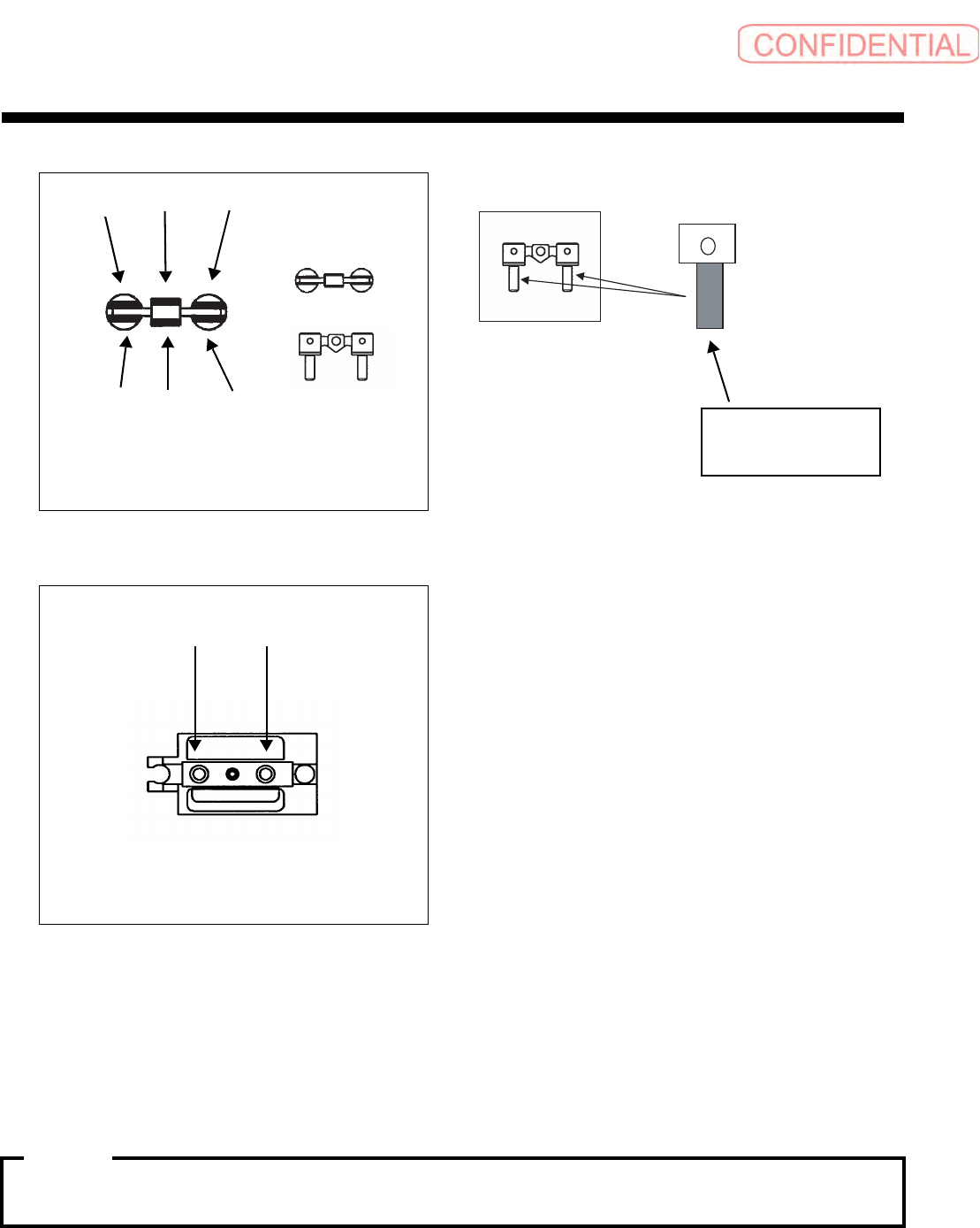

用棉棒浸湿机油，从里面的孔开始涂抹到活塞上。
向活塞 ASSY 各部位①～⑥少量地
涂上多用
润滑油。
①② ③
④⑤ ⑥
全面涂抹部位是禁止
附着润滑油的区域。
从活塞孔开始涂
注意 :
