零件认识数据制作篇 2 . 顺序 电子零件装着机 SI-G20 0Mk3 (CS) 2-63 零件信息被登录到零件管理表，结 束。 图 2.1.7-19 零件管理 ( 零件管理 ) 画面
零件认识数据制作篇
2. 顺序
2-62
电子零件装着机
SI-G200Mk3 (CS)

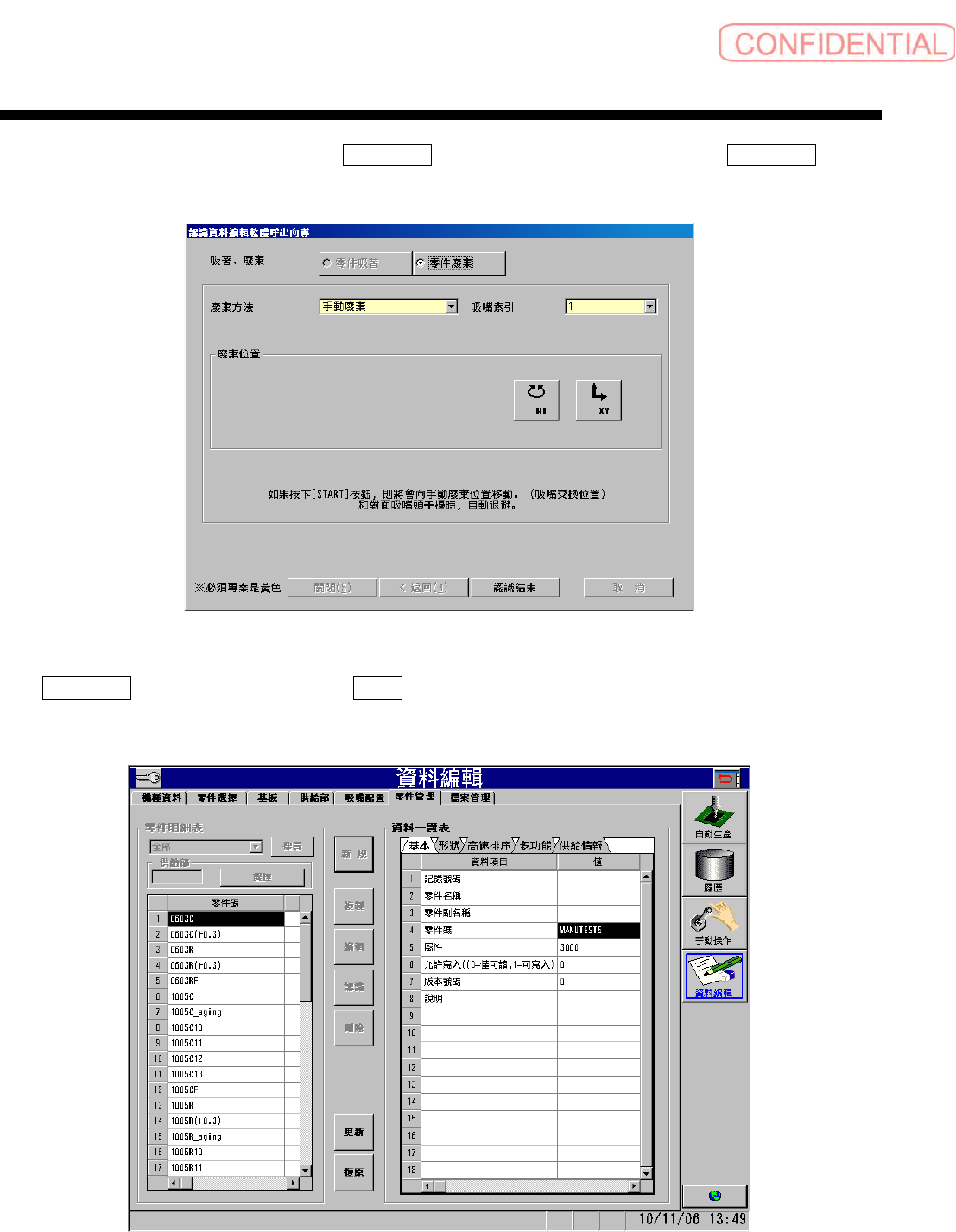

为了将识别的零件从吸嘴上取下，执行 零件廢棄 ( 零件废弃 ) 。取下零件后，点击 認識結束 ( 认识
结束
) 钮。
图
2.1.7-17
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 零件廢棄
(
零件废弃
)
画面
返回 零件管理 ( 零件管理 ) 画面，点击 更新 ( 更新 ) 钮，将数据写入零件管理表里。
图
2.1.7-18
零件管理－更新
(
零件管理－更新
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-63

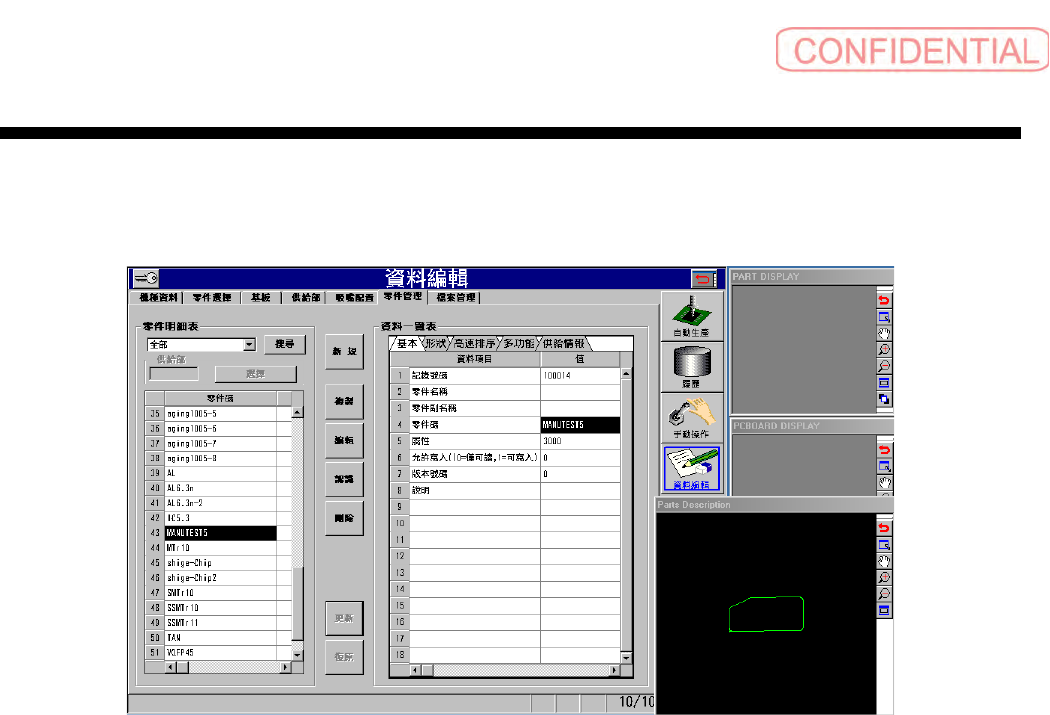

零件信息被登录到零件管理表，结束。
图
2.1.7-19
零件管理
(
零件管理
)
画面
零件认识数据制作篇
2. 顺序
2-64
电子零件装着机
SI-G200Mk3 (CS)
2.1.8 异形 ( 有锡球 ) 零件的数据制作
输入 零件碼 ( 零件码 ) ，形狀種類 ( 形状种类 ) 选择異形零件 ( 有 BALL)，选择 使用相機 ( 使用相
机
) 、照明 ( 照明 ) ，输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 钮。
图
2.1.8-1
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－基本信息输入
画面
显示 供給部情報輸入 ( 供给部信息输入 ) 画面，请选择 供給形式名稱 ( 供给形式名称 ) ，设定适当
的信息。输入结束后，点击
下一頁 ( 下一页 ) 。
图
2.1.8-2
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－供给部信息输入
画面
