供料器界面篇 1. 概要 电子零件装着机 SI-G20 0Mk3 (CS) 1-1 1. 概要 1.1 特征 · 最多可以搭载 8 台 32mm 纸供料器 / 管装供料器 / 零件废 弃输送带 3 个种类 （都是选配） 。 只可以在前侧、后侧各搭 载 1 个零件废弃输送带。 · 上述的 8 台没有 安装位置的限制，可以自由 地布局。 1.2 各部分名称 供料器界面框 信号用连接电缆及空气配管连接器 安装在交换台车上时 注意 :
供料器界面篇
1. 概要
电子零件装着机 SI-G200Mk3 (CS)
1-1
1. 概要
1.1 特征
· 最多可以搭载 8 台 32mm 纸供料器 / 管装供料器 / 零件废弃输送带 3 个种类 （都是选配）。
只可以在前侧、后侧各搭载
1
个零件废弃输送带。
· 上述的 8 台没有安装位置的限制，可以自由地布局。

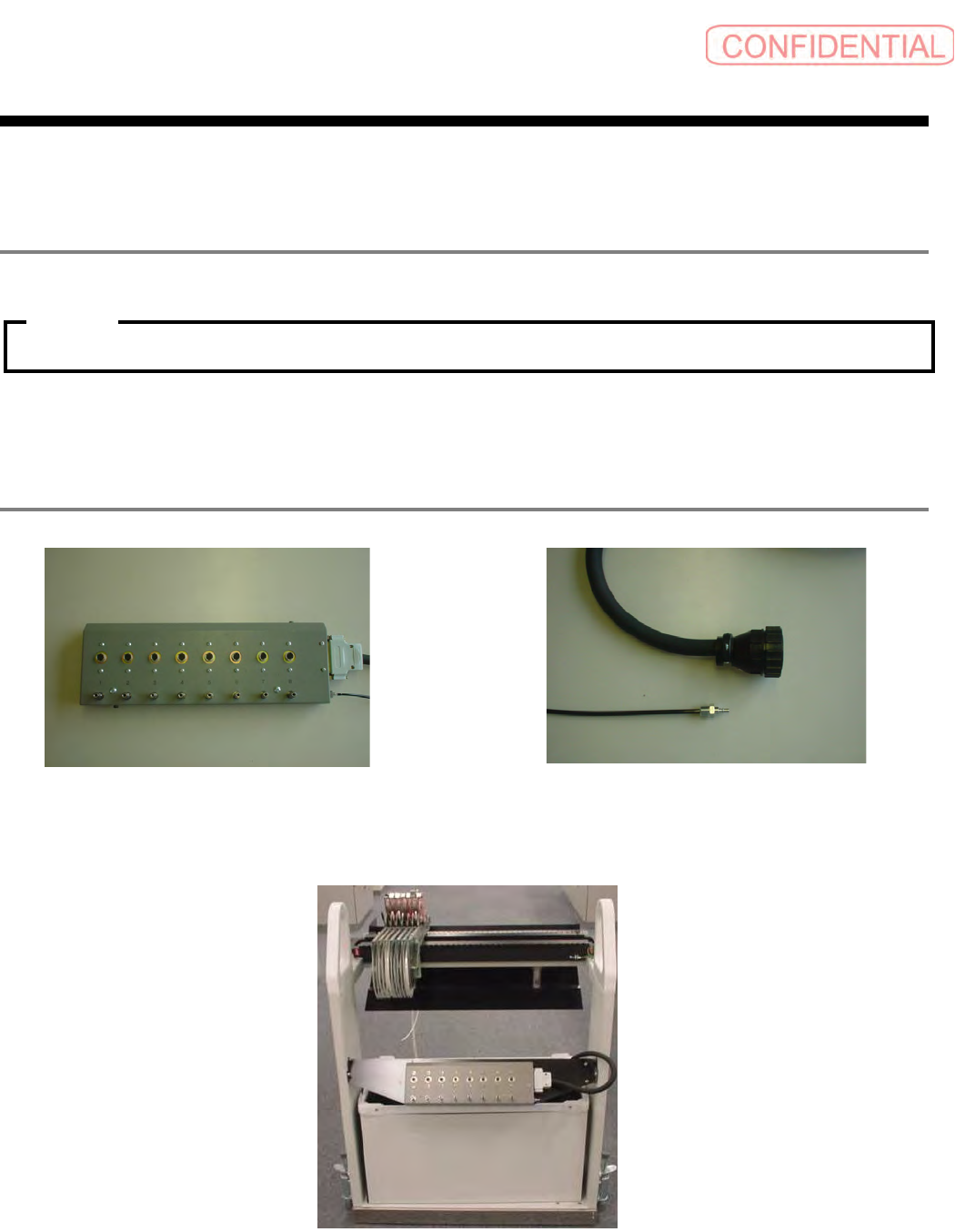

1.2 各部分名称
供料器界面框 信号用连接电缆及空气配管连接器
安装在交换台车上时
注意 :
供料器界面篇
1. 概要
1-2
电子零件装着机
SI-G200Mk3 (CS)

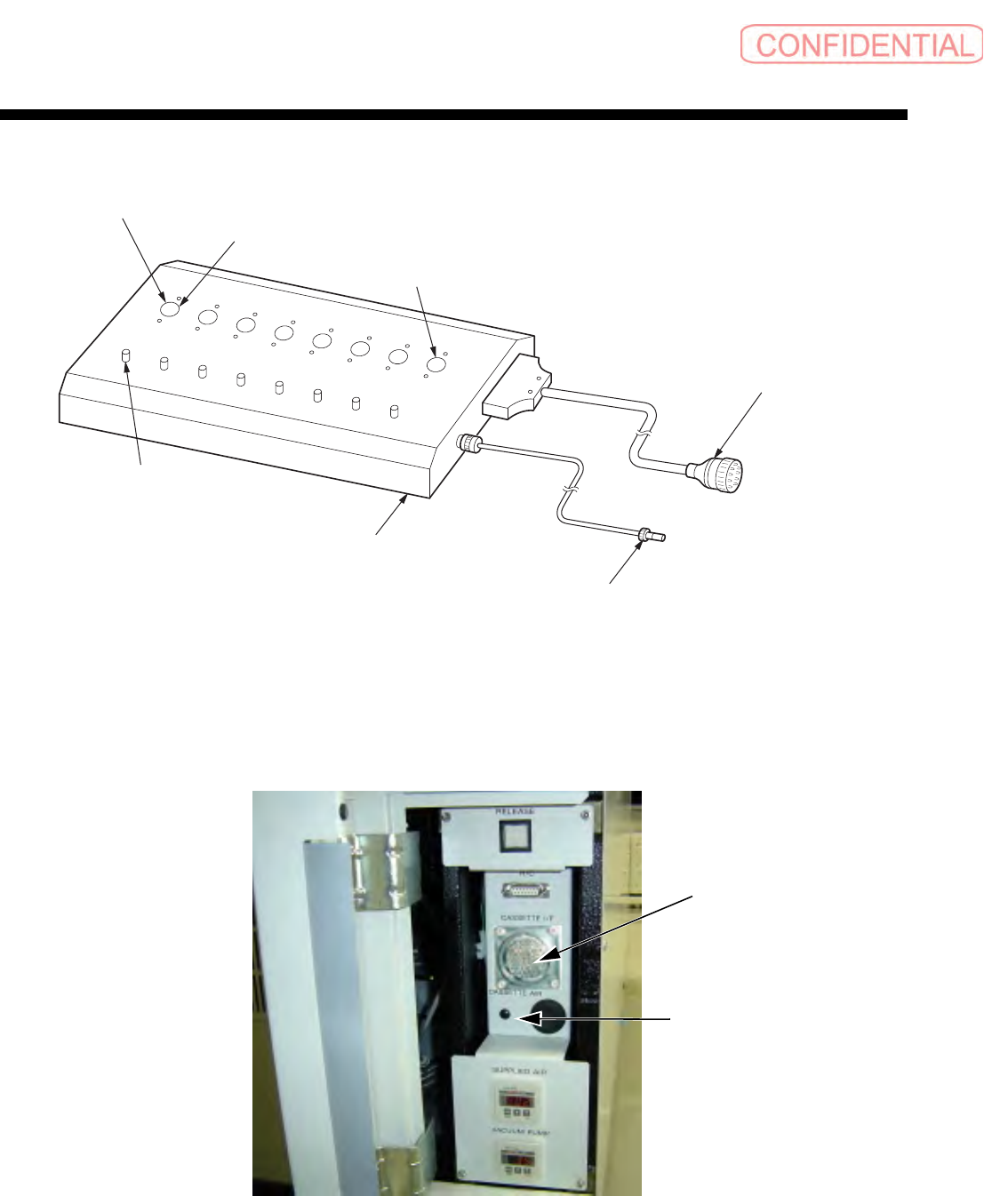

1.2.1 供料器界面框
上述 < 端口号 > 是“1 ”～ “8 ”，安装零件废弃输送带等选配时、或机器设定时的指定号码。
1.2.2 装置本体连接器安装部分
1
2
3
4
5
6
7
8
< 端口号 :1>
供料器界面连接器（8 处）
< 端口号 :8>
与本体的连接电缆 & 连接器（信号）
空气连接器（
8 处）
供料器界面框
与本体的连接管 & 连接器（空气）
信号用连接器安装部分
空气配管连接器安装部分
