系统概要篇 1. 系统操作 电子零件装着机 SI-G200Mk3 (CS) 1-11 反射方式圆吸嘴 SI-G200Mk3 执行的是吸嘴脱落检出 ，正因为此，请注意 SI-E1000, SI-E1100 用的吸嘴 都不可使用。使用时， 请使用专用吸嘴。而且，可以通 过名称末尾写有 “ F1 ”执行判别。 形状 吸嘴 ID 27 3 8 5 名称 AF06021(F1) AF06042(F1) AF10071(F1) AF12082(F1…
系统概要篇
1. 系统操作
1-10
电子零件装着机
SI-G200Mk3 (CS)
1.2.3.2 吸嘴的种类
反射方式长方形吸嘴
装入长方形吸嘴时
,
吸嘴布局非常重要。 如果错误地装入使用
,
则有可能使吸嘴破损
,
请密切
注意。
长方形吸嘴的安装方法
(RN 角度 0°的状态 )
形状
吸嘴 ID
33 31 32
名称
AF0402R(F1) AF0803R(F1) AF1305R(F1)
吸嘴外径
0.4× 0.3mm
(
长方形 )
0.75×0.3mm
(
长方形 )
1.25× 0.5mm
(
长方形 )
吸嘴内径
0.15mm 0.2mm 0.4mm
对象零件
0402 0603 1005
警告 :
!
系统概要篇
1. 系统操作
电子零件装着机
SI-G200Mk3 (CS)
1-11
反射方式圆吸嘴
SI-G200Mk3
执行的是吸嘴脱落检出，正因为此，请注意
SI-E1000, SI-E1100
用的吸嘴
都不可使用。使用时，请使用专用吸嘴。而且，可以通过名称末尾写有 “
F1
”执行判别。
形状
吸嘴 ID
27 3 8 5
名称
AF06021(F1) AF06042(F1) AF10071(F1) AF12082(F1)
吸嘴外径
0.6 mm 0.7mm 1.0mm 1.4mm
吸嘴内径
0.2mm 0.4mm 0.7mm 1.0mm
对象零件
0603 1005 1608 2012-3216
形状
吸嘴 ID
6 17 7
名称
AF25200(F1) AF40300(F1) AF60400(F1)
吸嘴外径
2.5mm 4.0mm 6.0mm
吸嘴内径
2.0mm 3.0mm 4.0mm
对象零件 □ 3 ～□ 6 □ 5 ～□ 7 □ 7 ～□ 25
警告 :
!
系统概要篇
1. 系统操作
1-12
电子零件装着机
SI-G200Mk3 (CS)

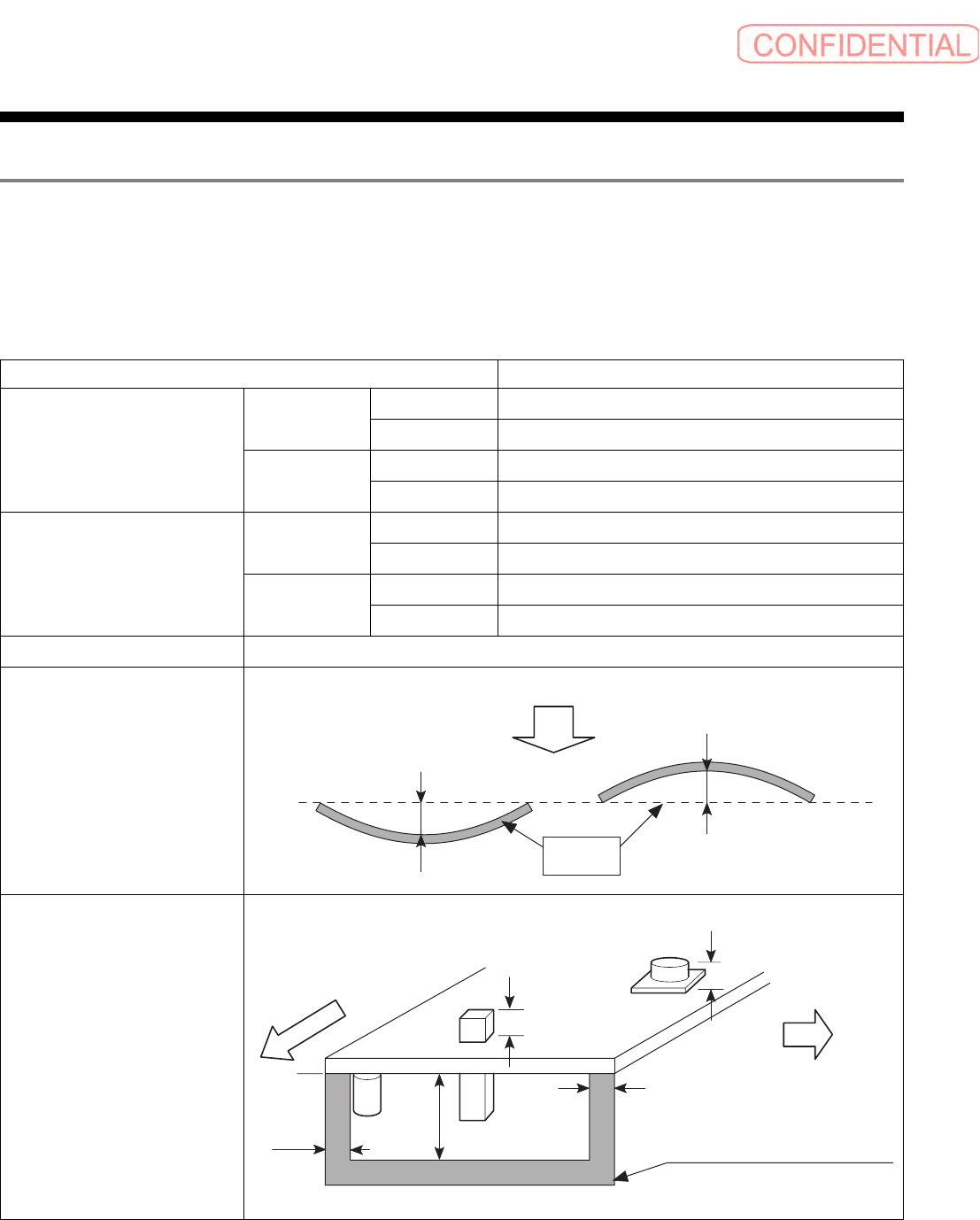

1.3 印刷基板设计基准
SI-G200Mk3 能够装着零件的印刷基板，除了要限制基板的尺寸、基板的厚度等，还有必要避开装
着时的夹具·定位·搬送。请遵守以下限制条件设计印刷基板。
1.3.1 印刷基板的设计规格
※ 关于基板检出的传感器的追加选配安装时，基板最小宽度、装着可能区域数值会改变。
项目 基板大小
单输送带
（标准）
使用可能
基板尺寸
MIN
50mm × 50mm ※
MAX
460mm × 410mm
装着可能
基板范围
MIN
50mm × 42mm ※
MAX
460mm × 402mm
双输送带
（选配）
使用可能
基板尺寸
MIN
50mm × 50mm ※
MAX
330mm × 250mm
装着可能
基板范围
MIN
50mm × 42mm ※
MAX
330mm × 242mm
基板的厚度 0.5mm ～ 3.0mm
高度 6mm
基板前侧
4mm
高度 6mm
基板流向方向
最大 30mm
不能允许零件存在的范围
4mm
装着方向
最大 0.5mm
基板
最大
0.5mm
基板容许的弯曲精度
装着前基板形状
