零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-1
2. 顺序
2.1 作业流程
该项目对从得到电子零件开始到制作零件数据输入到零件管理表的作业流程进行说明。根据各章使
用认识数据
SI-G 系列实装机的各品种、零件品种的说明顺序，理解关于零件认识数据制作·评价的
各作业。其后，请进行成为数据制作对象的电子零件作业。
2.1.1 获取零件
获取要登录 ( 制作零件认识数据 ) 到零件管理表的电子零件，实机上显示 資料編輯 ( 数据编辑 ) －
零件管理 ( 零件管理 ) 画面。

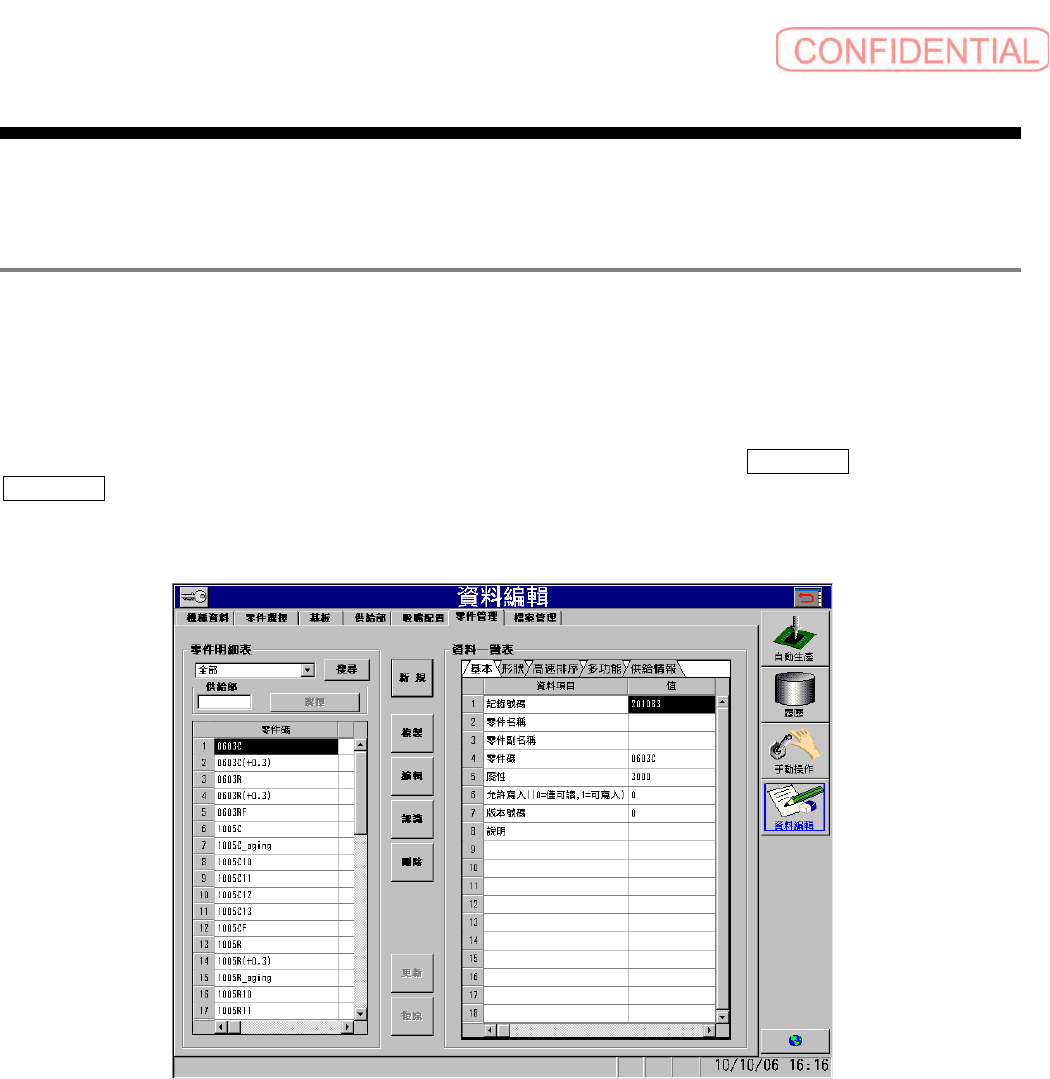

图
2.1.1-1
資料編輯－ 零件管理
(
数据编辑－零件管理
)
画面
零件认识数据制作篇
2. 顺序
2-2
电子零件装着机
SI-G200Mk3 (CS)
2.1.2 新建和变更已存在认识数据
新建的时候，点击 新規 ( 新建 ) 钮，进行已存在数据的认识时，点击 認識 ( 认识 ) 钮。在此，用对
新建进行举例解说。
( 认识是在对曾经制作数据的认识信息进行变更时使用。 )
点击 新规 ( 新建 ) 钮，显示 認識資料編輯軟體呼出向導 ( 认识数据编辑软件调出向导 ) 。
图
2.1.2-1
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-3
2.1.3 芯片零件的数据制作
输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择芯片零件、选择 使用相機 ( 使用相机 ) 、 照明
(
照明 ) ，输入 零件長度 ( 零件长度 ) ，点击 下一頁 ( 下一页 ) 。

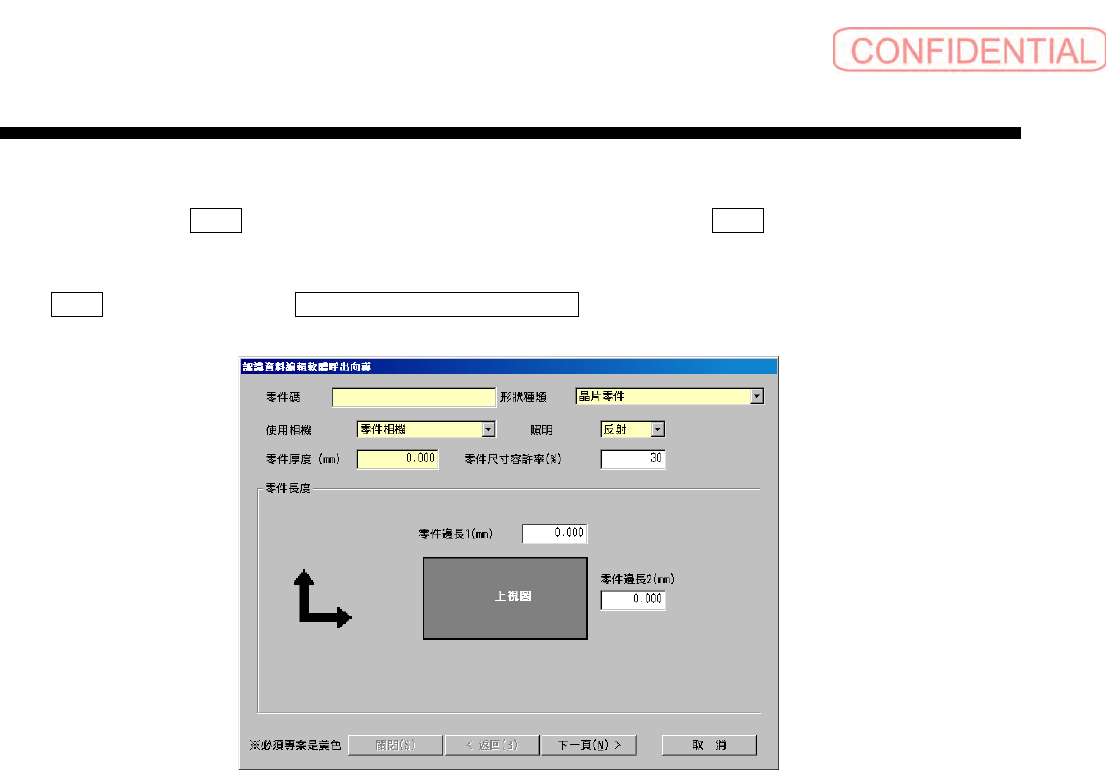

图
2.1.3-1
基本信息输入
画面
显示供给信息输入画面，选择 供給形式名稱 ( 供给形式名称 ) ，设定适当的信息。
输入结束后，点击
下一頁 ( 下一页 ) 。

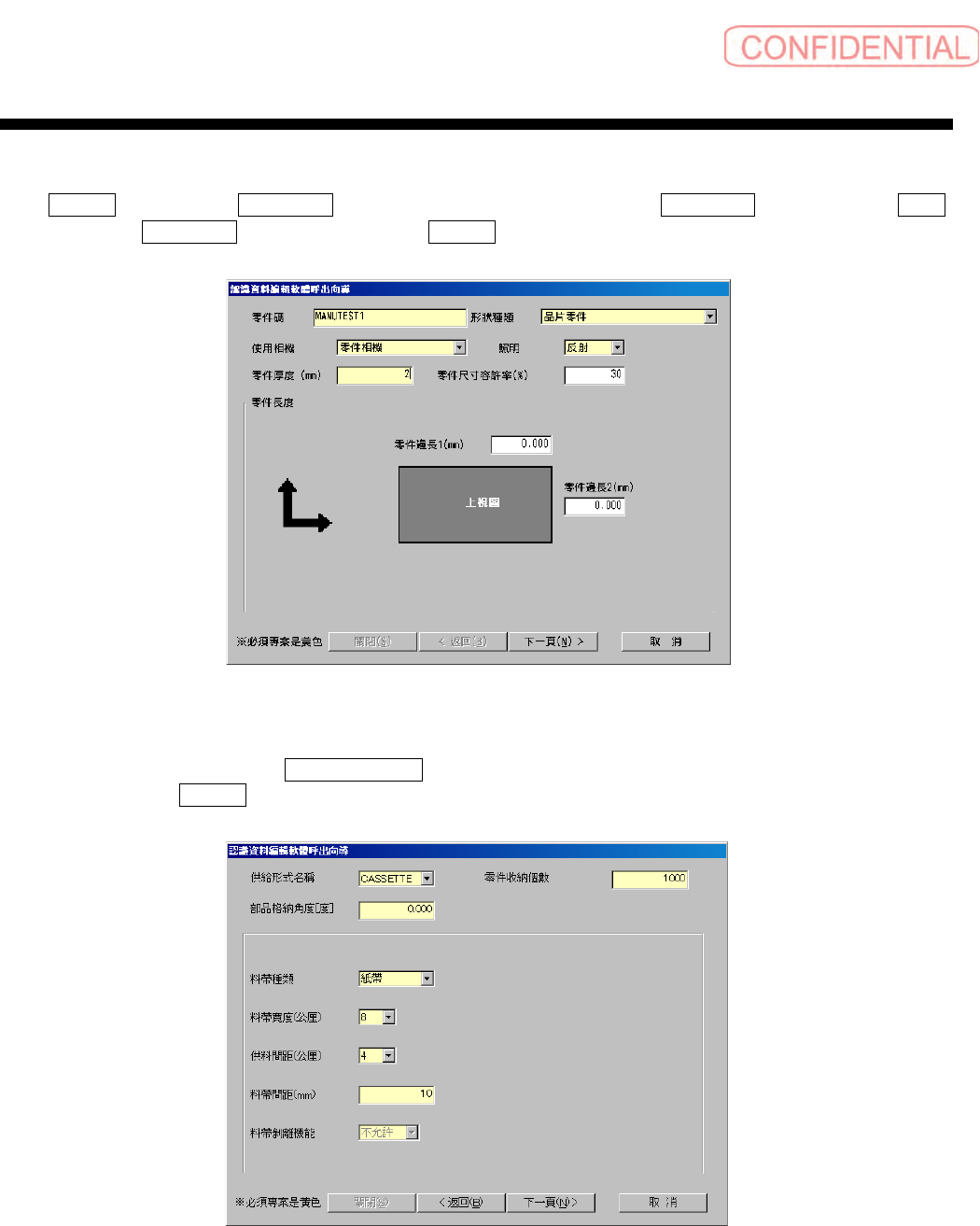

图
2.1.3-2
供给部信息输入
画面
