零件认识数据制作篇 2 . 顺序 2-40 电子零件装着机 SI-G200Mk3 (CS) 会出现 認識開始 ( 认识开始 ) 画面，所以按 ST AR T 钮，将欲吸着 的零件向指示的相机位置移动。 图 2.1.6-5 認識資料編輯軟體呼出 向導 ( 认识数据编辑软件调出向导 ) － 認識開始 ( 认识开始 ) 画面 然后，点击 認識開 始 ( 认识开始 ) 钮，调出 認識資料 編輯 ( 认识数据编辑 ) 画面。 ( 请一定要用 ST…
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-39
显示
供給部情報輸入 ( 供给部信息输入 ) 画面，请选择 供給形式名稱 ( 供给形式名称 ) ，设定适当
的信息。输入结束后，点击
下一頁 ( 下一页 ) 。
图
2.1.6-3
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－供给部信息输入
画面
显示 吸著、廢棄 ( 吸着、废弃 ) ( 此处是手动吸着 ) 画面，请选择吸着的吸嘴，按 START 钮。将
吸嘴头移动至手动吸着位置。
图
2.1.6-4
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－吸著、廢棄
(
吸着、废弃
)
指示
画面
用手将零件吸着至吸嘴上，点击 下一頁 ( 下一页 ) 钮。
零件认识数据制作篇
2. 顺序
2-40
电子零件装着机
SI-G200Mk3 (CS)

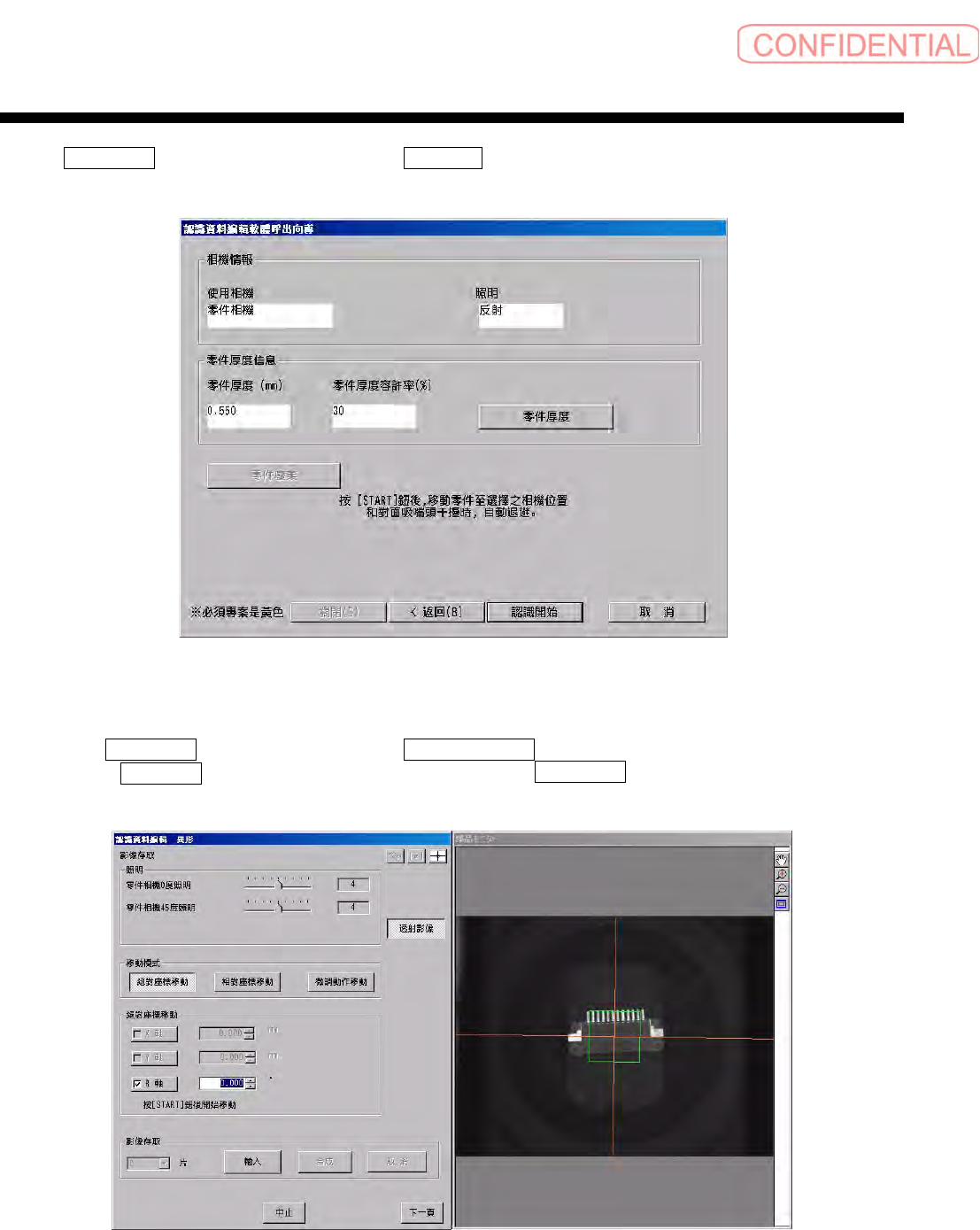

会出现 認識開始 ( 认识开始 ) 画面，所以按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
2.1.6-5
認識資料編輯軟體呼出向導
(
认识数据编辑软件调出向导
)
－ 認識開始
(
认识开始
)
画面
然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识数据编辑 ) 画面。
( 请一定要用 START 钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 ) 。 )
图
2.1.6-6
認識資料編輯
(
认识数据编辑
)
画面
零件认识数据制作篇
2. 顺序
电子零件装着机 SI-G200Mk3 (CS)
2-41

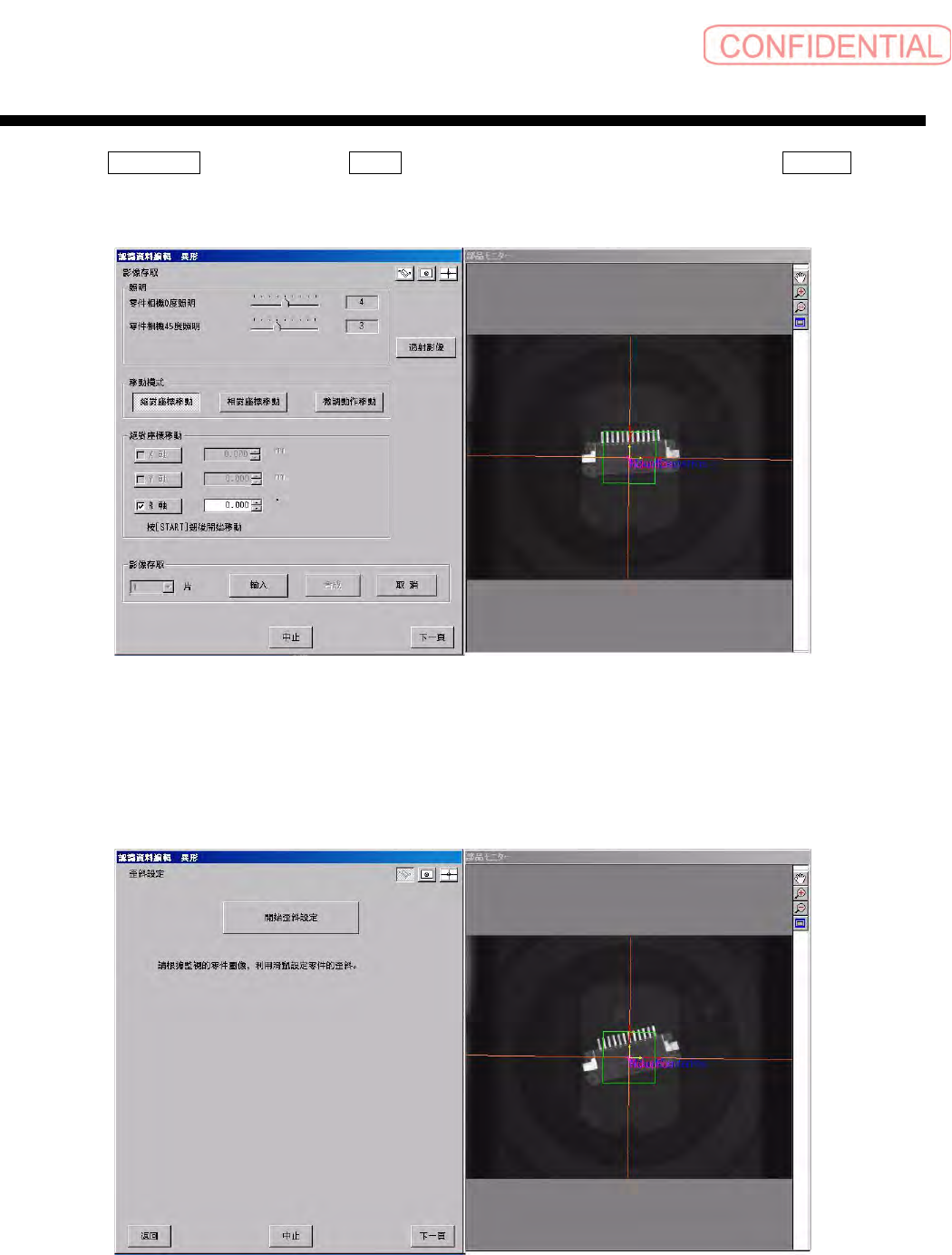

首先，点击
影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像，点击 下一頁 ( 下一
页
) 。
图
2.1.6-7
影像存取
(
影像存取
)
后
执行歪斜设定。
图
2.1.6-8
歪斜設定
(
歪斜设定
)
画面
