保养篇 2. 维修检查 2-48 电子零件装着机 SI-G200Mk3 (CS) [ 机械阀交换步骤 ] 1. 松动机械阀安装螺丝 （上下共 2 颗） ，从吸嘴 头上取下机械阀。 2. 将过滤器、衬垫安装到机械阀上。 3. 将机械阀定位针对准吸嘴头定位孔， 将机械阀安装到吸嘴头上。 4. 用 40cN · m 扭矩拧紧机械阀安装螺丝 ( 下 ) ，并依次用 40cN · m 扭矩拧紧机械阀安装螺丝 ( 上 ) 。 ·交换机械阀时，请关闭…
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-47
8. 弹簧
轴承托架
ASSY
活塞
中心旋转轴
的顺序装配。
9. 在螺丝部涂上低强度的乐泰胶粘剂 , 并装配停止器螺丝。
粘合剂请使用低强度类型。
乐泰
No.211
10.

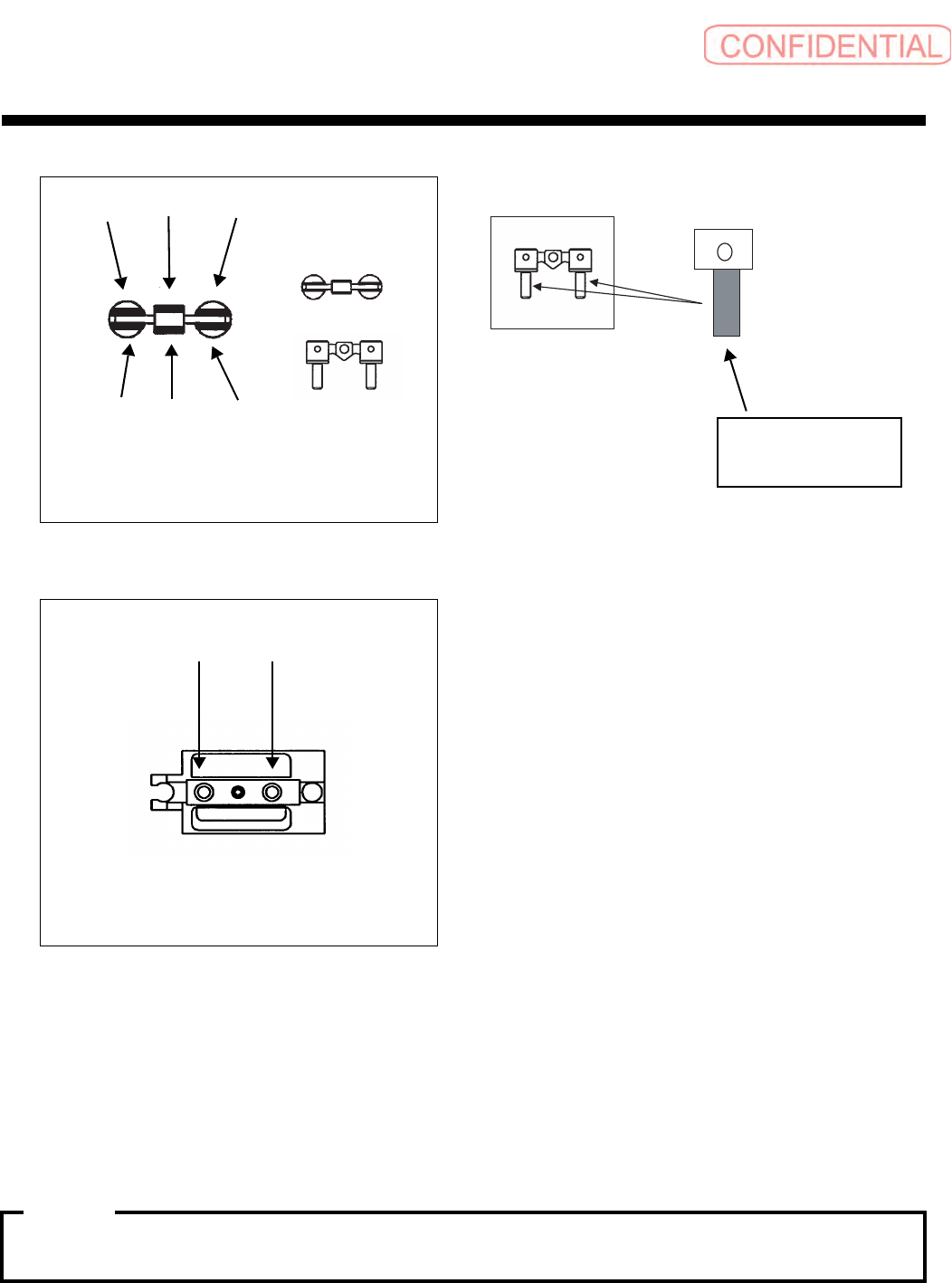

用棉棒浸湿机油，从里面的孔开始涂抹到活塞上。
向活塞 ASSY 各部位①～⑥
少量地涂上多用
润滑油。
①② ③
④⑤ ⑥
全面涂抹部位是禁止
附着润滑油的区域。
从活塞孔开始涂
注意 :
保养篇
2. 维修检查
2-48
电子零件装着机
SI-G200Mk3 (CS)
[

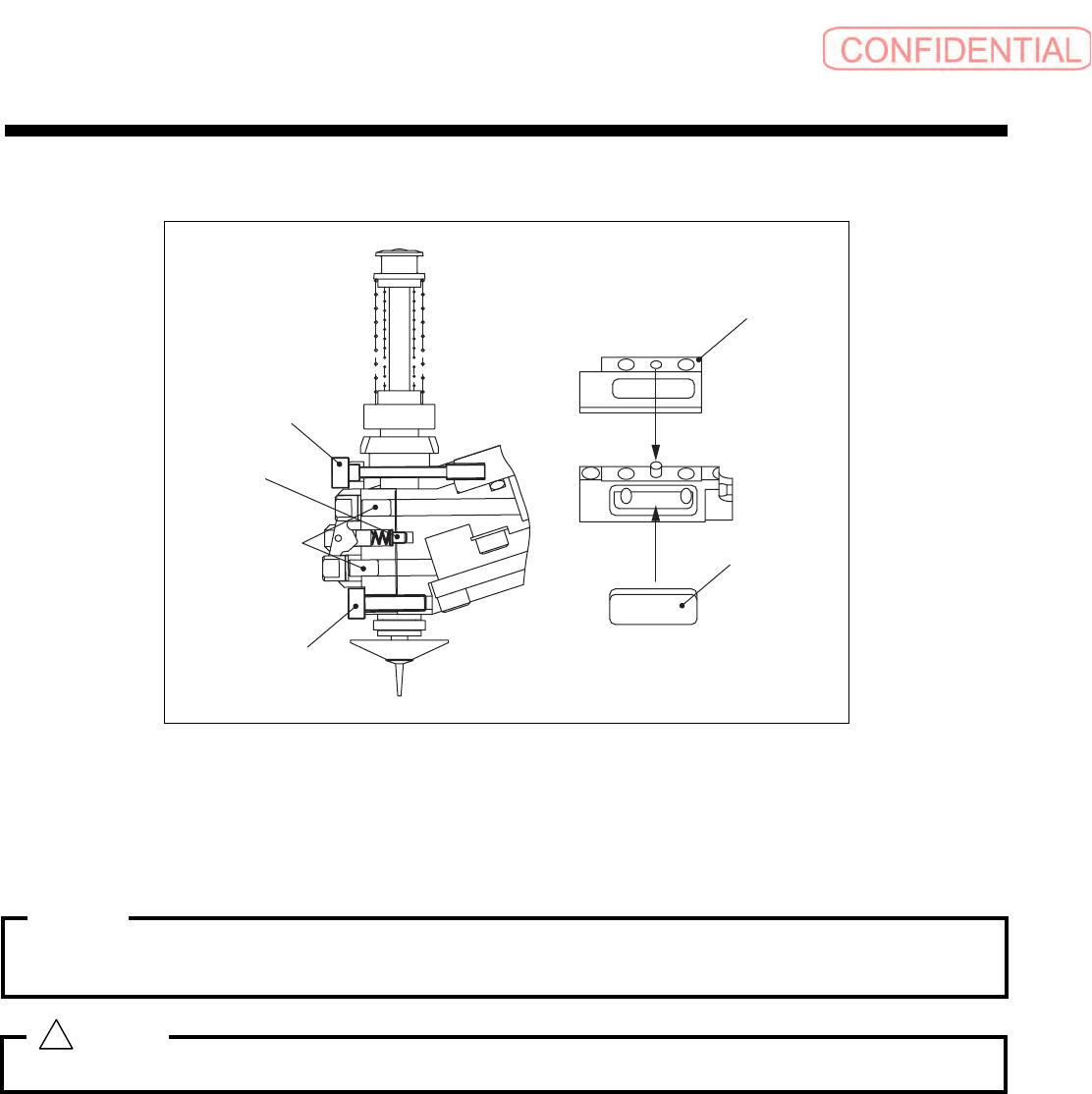

机械阀交换步骤 ]
1.
松动机械阀安装螺丝 （上下共 2 颗），从吸嘴头上取下机械阀。
2. 将过滤器、衬垫安装到机械阀上。
3. 将机械阀定位针对准吸嘴头定位孔，将机械阀安装到吸嘴头上。
4. 用 40cN·m 扭矩拧紧机械阀安装螺丝 ( 下 )，并依次用 40cN·m 扭矩拧紧机械阀安装螺丝 ( 上 )。
·交换机械阀时，请关闭真空泵电源。
·作业结束后，请确认真空泵电源已开启。
请不要在气缸部位涂抹润滑油类 （不要上油）。否则会使摩擦阻力增大产生摩擦不良。
衬垫
过滤器
安装螺丝
( 上 )
定位针
气缸部
安装螺丝
( 下 )
警告 :
!
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200Mk3 (CS)
2-49
每
3 个月
(9) 装着吸嘴头的柱塞的动作检查
[作业功能]
使阀产生动作的柱塞如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重要。所以
要定期对柱塞进行检查。
[维修检查位置]
2 处装着吸嘴头的柱塞 ( 各 2 个 )
[ 维修检查时要准备的物品 ]
无需特意准备
[作业顺序]
1. 用手使上下 2 个柱塞运动。
如果动作不顺畅，需要交换柱塞。
关于柱塞交换，请委托我公司服务人员。
柱塞
