5.4.3 区域资料的编辑
[ 调整功能 ]

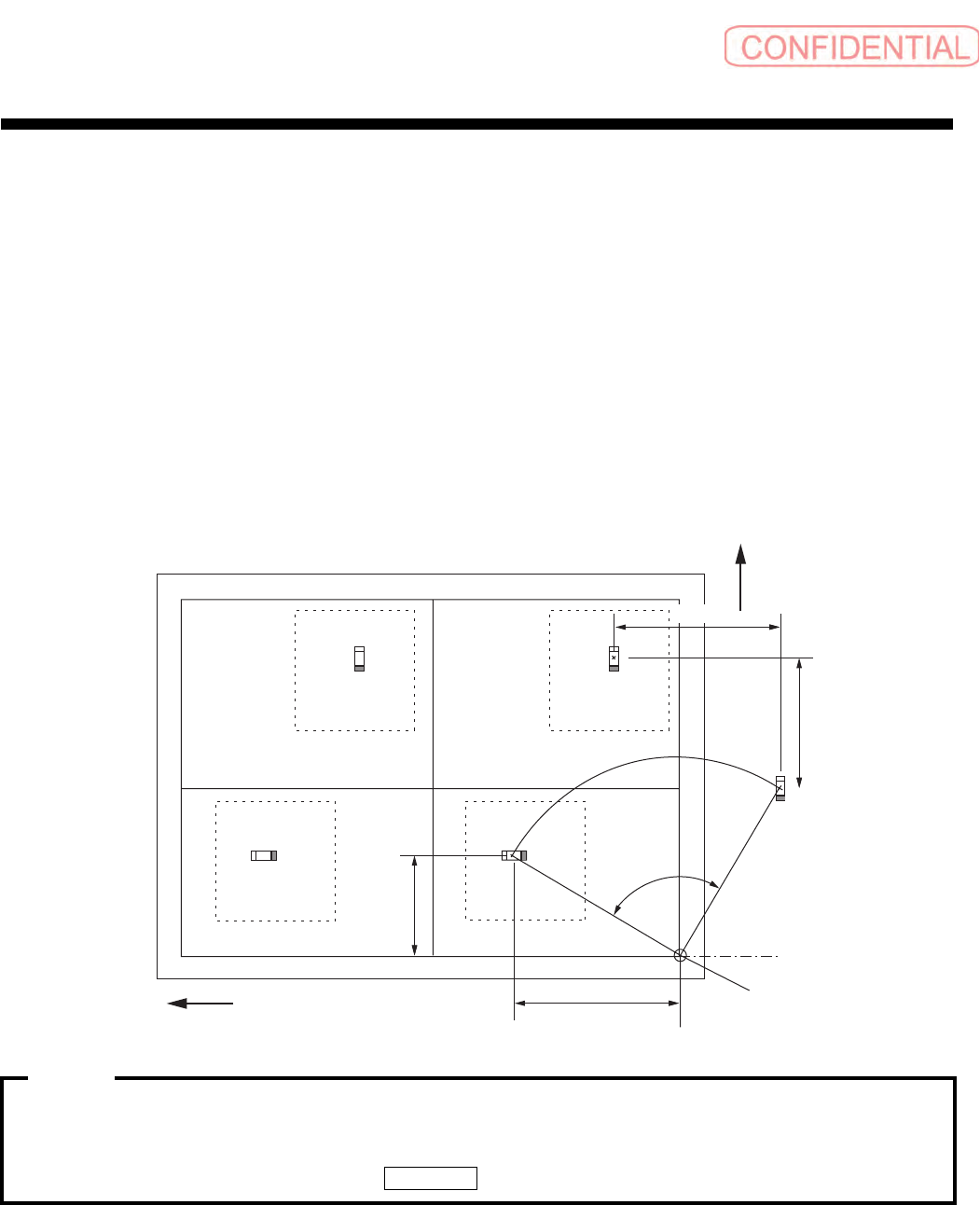

将取得连片基板的一部分称为区域，对一个位置的区域输入装着资料后，复制同一基板相同图案
的区域，利用
DAS 即可执行装着。
以此定义一片基板中区域的形成状态。
[ 区域的坐标位置 ]
区域的各坐标位置为由 NC 原点至各区域的基准位置的补正值，以 X 、 Y 及角度输入。
如以一个基板对应
4 个区域的资料，执行输入时 , 以基准区域输入其区域的基准坐标位置。
基准区域以外的区域为以
NC 原点为基准 , 计算角度的补正量取得的坐标位置，再加上由坐标位
置的
XY 方向的补正量做为 X 、 Y 值。
·区域的顺序号码无特别指定，但任一选择作为基准区域，计算并输入对于该区域的角度补正后
的相对值。
·正确执行移动至区域位置时，需以步骤停止，停止自动生产。
·动作停止的步骤途中，请不要执行
區域教示
(
区域教示
)
对话框的显示。会发生系统错误。
-x
y
−35.00
21.00
27.50
−35.00
A
A'
B
区域 :4
区域 :3
区域 :2
区域 :1
90.0 度
NC 原点
90°
0°
注意 :
操作篇
5. 资料编集
5-66
电子零件装着机
SI-G200Mk3 (CS)
[
操作顺序 ]
（ 1）区域资料的教示
依指定顺序点击
資料編輯 ( 资料编辑 ) 菜单→ 基板 ( 基板 ) 标签 → 區域 ( 区域 ) 标签，会出现
以下的画面。

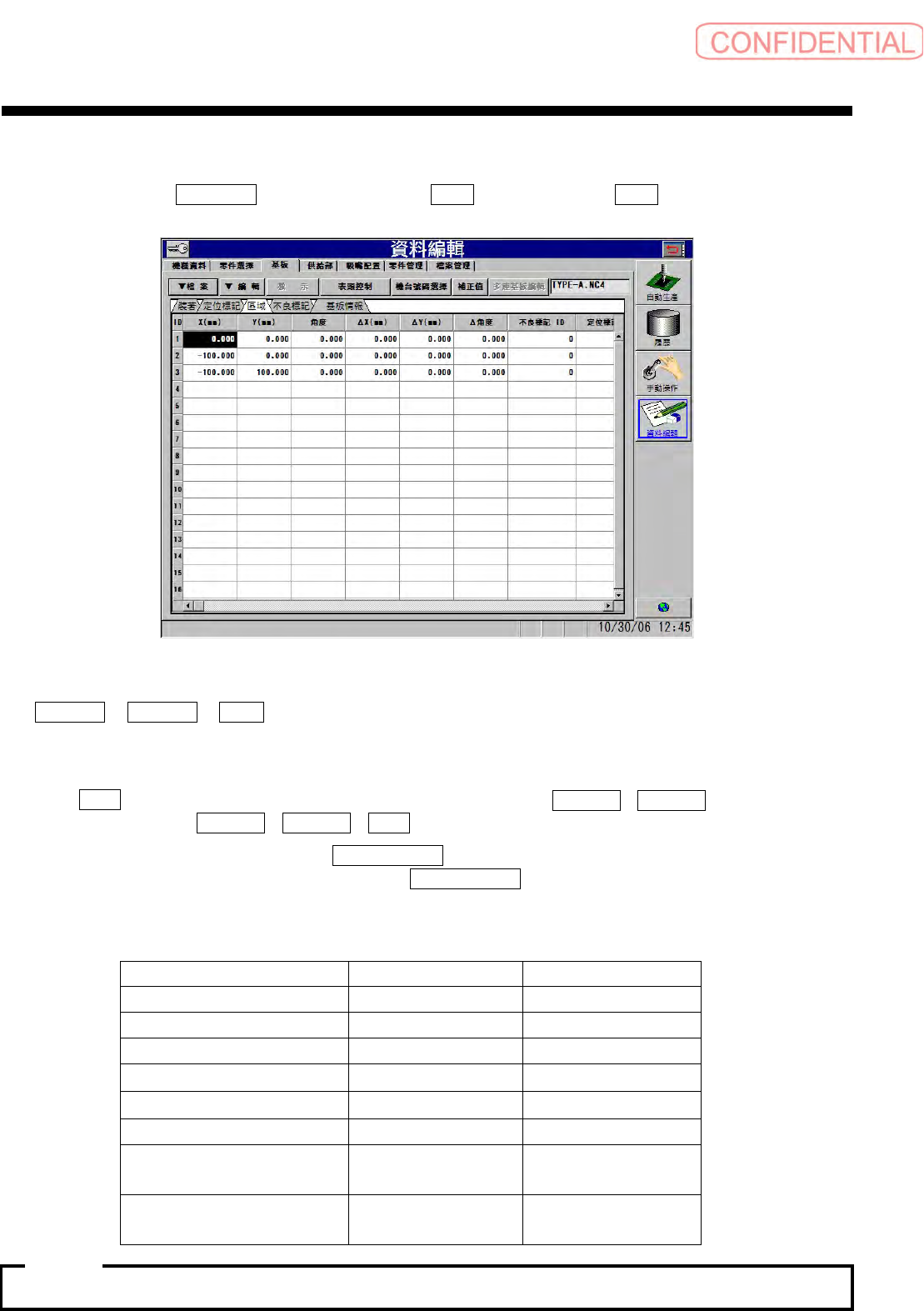

图
5.4.3-1
資料編輯—基板
(
资料编辑－基板
)
画面
选择基准区域，设定基准点。把基准区域的基准点到基准以外各区域的距离和角度各自输入到
X(
mm
) 、 Y(
mm
) 、 角度 ( 角度 ) 中。
前一页中以区域
1 为基准及区域 1 上以零件 A 作为基准点时，区域 1 的 X(mm)、 Y(mm) 及角度为 0。
区域
2 乃以区域 1 的 NC 原点为基准，零件点 A 旋转至与零件点 B 相同的角度。 ( 点 A’ ) 输入旋转角
度于
角度 ( 角度 ) 中，旋转后从点 A’至点 B 的距离，请输入于 X(mm) 、 Y(mm) 中。区域 3 及区域
4 亦用相同方法计算 X(mm) 、 Y(mm) 、 角度 ( 角度 ) 并输入。
在各区域下使用不良标记时，输入
不良標記 ID ( 不良标记 ID)。
同样的在各区域下使用定位标记时，请输入
定位標記 ID ( 定位标记 ID)。
在区域下选择新
ID 的任意栏，除了输入值之外的栏皆显示缺省值。
各项的缺省值如下。
在
DAS
实施中使用基准区域
,
故必须登录为
1
。
项目名称 单位 缺省值
Xmm0.000
Ymm0.000
角度 （角度）
。
0.000
△ X
mm 0.000
△ Y
mm 0.000
△角度 （△角度）
。
0.000
不良標記 ID
（不良标记 ID）
－
0
定位標記 ID
（定位标记 ID）
－
0
注意 :
操作篇
5. 资料编集
电子零件装着机 SI-G200Mk3 (CS)
5-67
点击
教示 ( 教示 ) 钮，会出现以下的 區域教示 ( 区域教示 ) 对话框。
用
區域 ID ( 区域 ID) 的 ▲ ▼ 调整钮设定由此执行教示的区域 ID。
图
5.4.3-2
區域教示
(
区域教示
)
对话框
基板未设定零件装着位置时，请点击 基板搬入 / 搬出 ( 基板搬入 / 搬出 ) 的 搬入 ( 搬入 ) 钮，将
基板设定于零件装着位置。
使用定位标记时，由键盘输入
定位標記 ID ( 定位标记 ID) 于文本框中。点击 執行補正 ( 执行
补正
) 后，执行认识基板的定位标记。
通过基板相机照明的滑标来调整照明层级。
基板及照明的设定结束后，读取坐标位置。
请点击
基準點座標 ( 基准点坐标 ) 的 XY 移動 (XY 移动 ) 钮，会显示以下的对话框。
图
5.4.3-3
微調動作移動
(
微调动作移动
)
对话框
