操作篇
4. 手动操作
4-12
电子零件装着机
SI-G200Mk3 (CS)
4.1.4 供料器的操作 ( 选配 )
供料器是操作机械供料器 (GAK 系列 )( 选配 ) 的装置。通过选配可在 SI-G200Mk3 的前、后
部各安装
1 套供料器 ( 共计 2 套 ) ，可通过选配进行装备。通过料带供给零件时，为了将零件定
位于吸着位置，需按下供料器的推杆。
[ 操作顺序 ]
[1]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 軸操作 ( 轴操作 ) 标签。
[2] 操作供料器时点击 F 钮 。
会表示以下的
F 軸 (F 轴 ) 对话框 ( 1) 。
图
4.1.4
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
[3] 下降停止时
点击
下降 ( 下降 ) 的选配钮。
[4] 上升停止时
点击
上昇 ( 上升 ) 的选配钮。
[5] 下降后上升时
点击
一次供料 ( 一次供料 ) 的选配钮。
( 多间距供料器的情形，指定 “输送量”来运行 )
选择钮设定结束后，按操作面板的 START 钮使供料器动作。
1
电子零件装着机 SI-G200Mk3 (CS)
4-13
操作篇
4. 手动操作
4.1.5 零件的吸着 （真空）及装着 （吹气）的操作
[ 概要 ]
使真空或吹气用阀门前后动作并连结吸嘴为真空或吹气的来源，以便吸着或装着零件。真空为使
用于吸着零件，吹气为使用于装着零件至基板。
[ 操作顺序 ]
[1]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 軸操作 ( 轴操作 ) 标签。
[2] 点击 吸嘴頭 ( 吸嘴头 ) 画面中央的 VAC 钮。
会表示以下的 真空切換推桿 ( 真空切换推杆 ) 对话框 1。

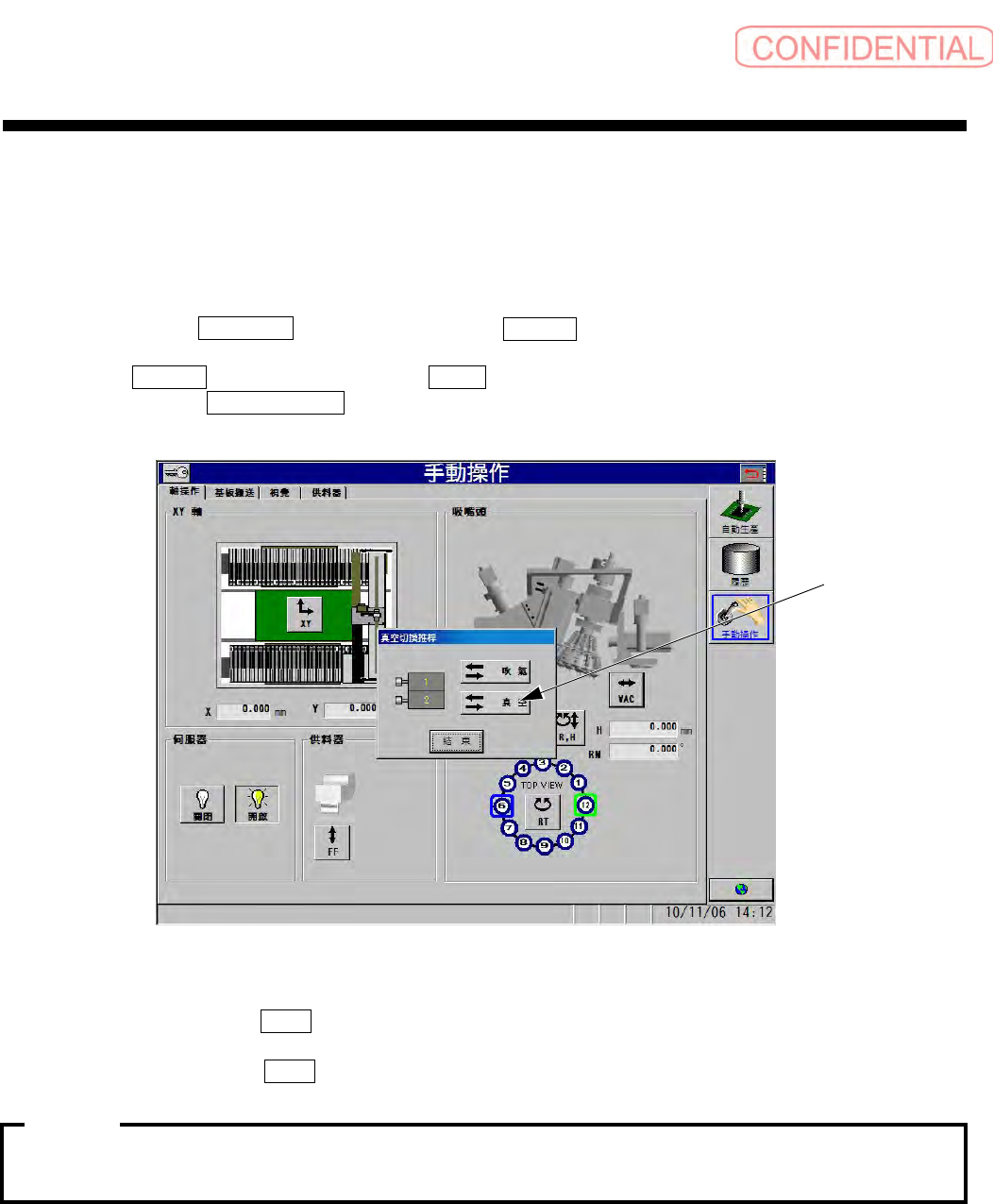

图
4.1.5
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
[3] 零件吸着时，点击 真空 ( 真空 ) 钮以便吸着零件。
[4] 零件装着时，点击 吹氣 ( 吹气 ) 钮以便装着零件。
执行推杆操作时，若
SI-G200Mk3
未回复原点完毕的状态下会发生警报。
请务必要执行原点回复后再操作。
注意 :
1
操作篇
4. 手动操作
4-14
电子零件装着机
SI-G200Mk3 (CS)
4.1.6 轴的伺服操作
[ 概要 ]
如关闭全部服务器马达驱动轴的伺服电源时，打开安全门后，可直接用手拉推移动装着吸嘴头及
移动各轴，其可控制
X 轴、 Y 轴、 H 轴、 F 轴、 RT 轴、 RN 轴各轴的服务器马达驱动轴。
[ 操作顺序 ]
[1]
关闭全部服务器轴时，点击 伺服器 ( 服务器 ) 框内的 關閉 ( 关闭 ) 钮。
[2] 开启全部服务器轴时，点击 開 ( 开启 ) 钮。
图
4.1.6
軸操作畫面－ 伺服器開
/
關閉
(
轴操作画面－ 服务器开启
/
关闭
)
钮
口
