零件认识数据制作篇 1 . 操作 电子零件装着机 SI-G20 0Mk3 (CS) 1-9 1.2.3 BGA 信息输入画面 在基本信息输入画面上的形状种类 中，选择 BGA 零件时显示。 图 1.2.3-1 BGA 信息输入 画面 在成为必须项目的黄色区域中输入 值。 錫球直徑 ( 锡球直径 ) ：不能是 0 以下。 直徑容許率 ( 直 径容许率 ) ：在 1 ～ 99 之间。 錫球數量 X ( 锡球数量 X) ：在 1 ～ 10 0…
零件认识数据制作篇
1. 操作
1-8
电子零件装着机
SI-G200Mk3 (CS)

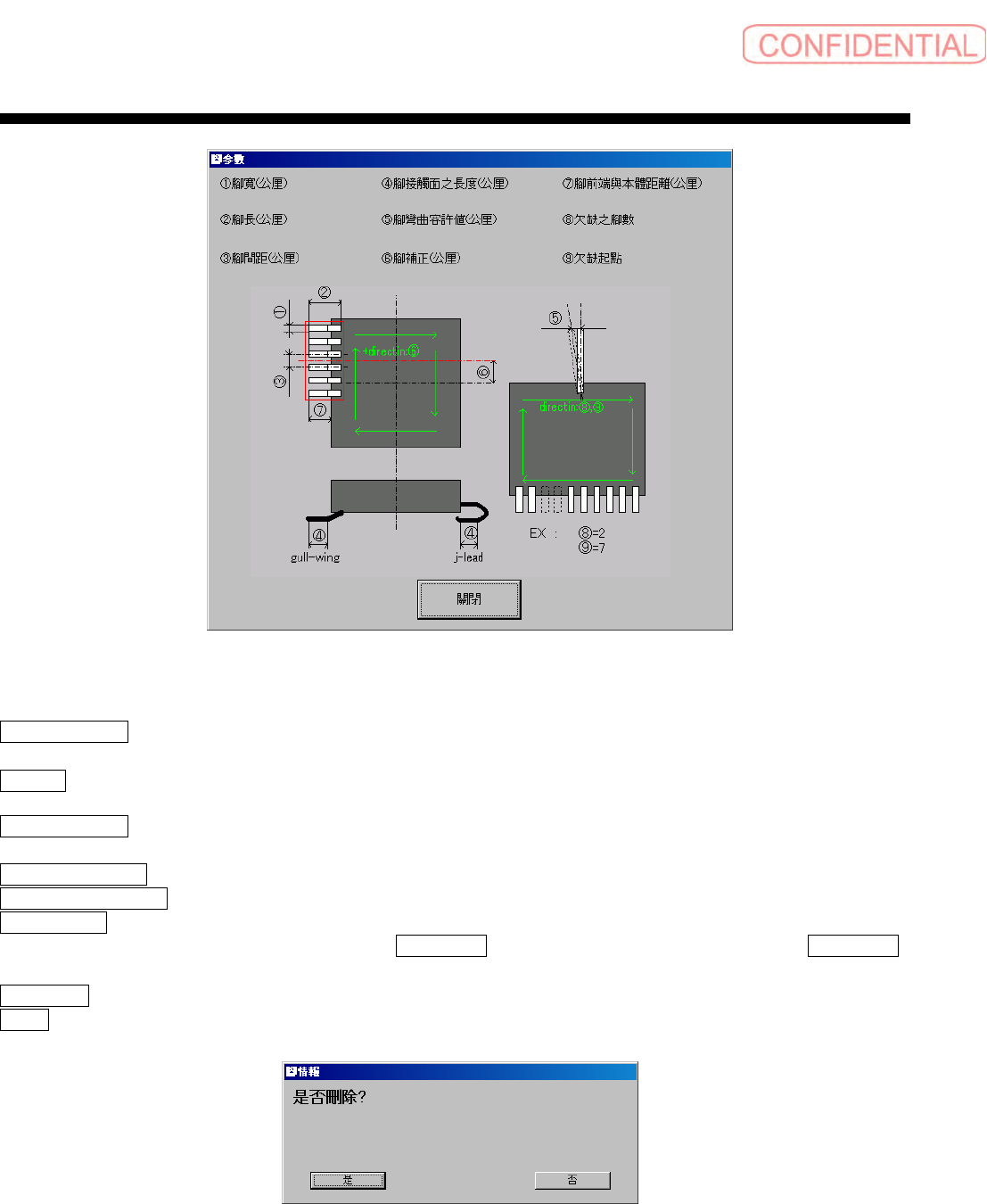

图
1.2.2-2
腳參數
(
脚参数
)
腳彎曲容許值 ( 脚弯曲容许值 ) ：设定被指定的一组脚的脚宽度方向的弯曲容许值。不能不满
0，在 0.001 ～ 10 之间，设定为 0 时，不进行确认。
腳補正 ( 脚补正 ) ：设定被指定的一组脚的宽度方向的中心与本体中心位置的补
正值。
腳尺寸容許值 ( 脚尺寸容许值 ) ：设定被指定的一组脚的脚宽度、长度、间距的容许值。在
1 ～ 99 之间。
腳接觸面容許值 ( 脚接触面容许值 ) ：设定被指定的一组脚接触面的容许率。在 1 ～ 99 之间。
腳前端與本體距離 ( 脚前端与本体距离 ) ：设定被指定的一组脚的脚前端与本体的距离。
欠缺之腳數 ( 欠缺的脚数 ) ：指定被指定的一组脚的欠缺脚数。不小于 0。 0 的时候，
欠缺起點 ( 欠缺起点 ) 未满 0 ， 1 以上的时候，欠缺起點
(
欠缺起点 ) 在 1 以上。
欠缺起點 ( 欠缺起点 ) ：指定被指定的一组脚的脚欠缺开始的位置。
刪除 ( 删除 ) ：将被指定的一组脚删除。
图
1.2.2-3
删除确认
零件认识数据制作篇
1. 操作
电子零件装着机 SI-G200Mk3 (CS)
1-9

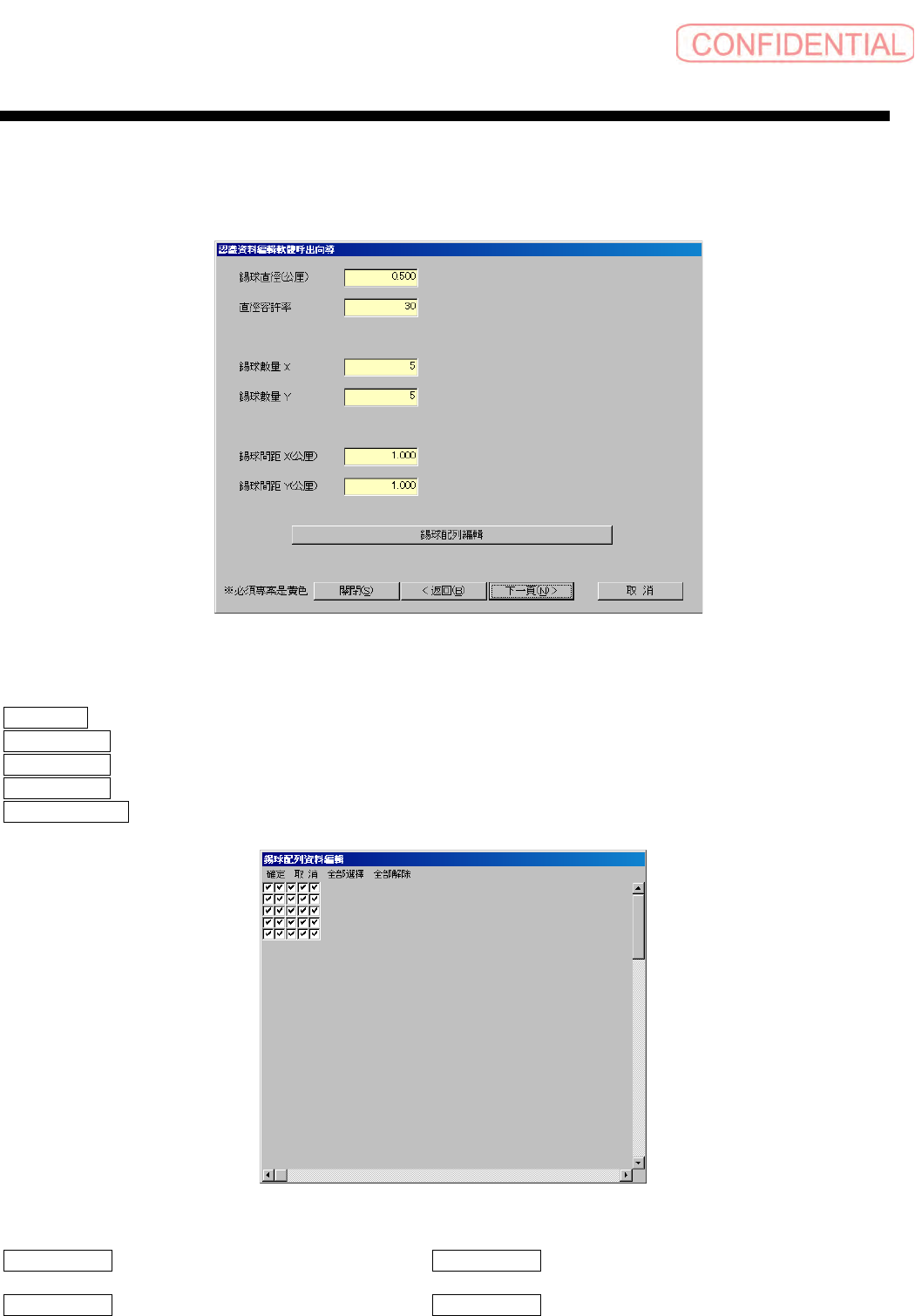

1.2.3 BGA 信息输入画面
在基本信息输入画面上的形状种类中，选择 BGA 零件时显示。
图
1.2.3-1 BGA
信息输入
画面
在成为必须项目的黄色区域中输入值。
錫球直徑 ( 锡球直径 ) ：不能是 0 以下。
直徑容許率 ( 直径容许率 ) ：在 1 ～ 99 之间。
錫球數量 X ( 锡球数量 X) ：在 1 ～ 100 之间。
錫球數量 Y ( 锡球数量 Y) ：在 1 ～ 100 之间。
錫球配列編輯 ( 锡球配列编辑 ) ：显示锡球配列编辑画面。
图
1.2.3-2
錫球配列編輯
(
锡球配列编辑
)
錫球間距 X ( 锡球间距 X) ：不少于 0 ，当 錫球數量 X ( 锡球数量 X) 在 2 以上的时候，要大
于锡球直径。
錫球間距 Y ( 锡球间距 Y) ：不少于 0 ，当 錫球數量 Y ( 锡球数量 Y) 在 2 以上的时候，要大
于锡球直径。
零件认识数据制作篇
1. 操作
1-10
电子零件装着机
SI-G200Mk3 (CS)

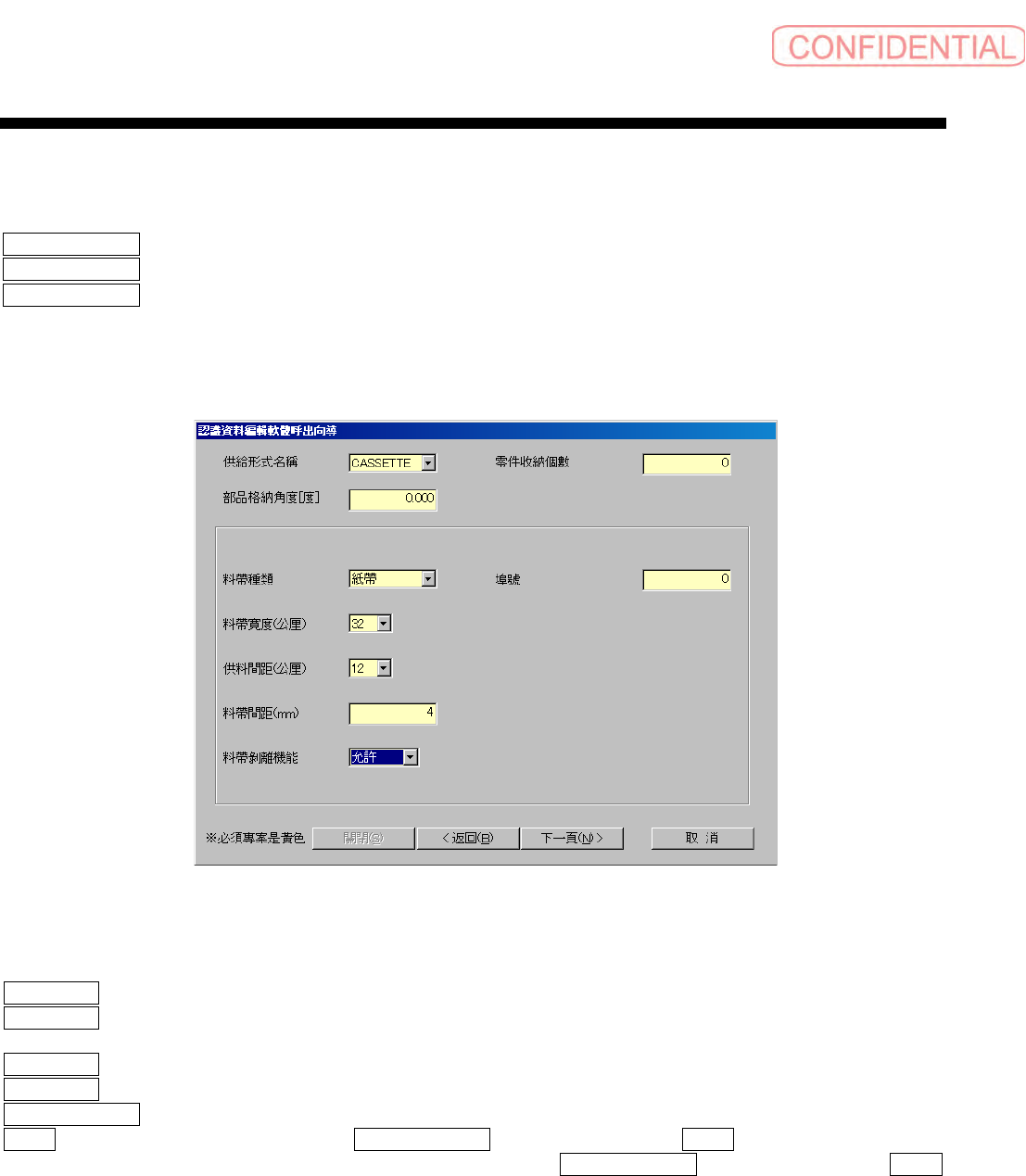

1.2.4 供给信息输入画面
在成为必须项目的黄色区域内输入值。
供給形式名稱 ( 供给形式名称 ) ：在 CASSETTE、 STICK、 TRAY 中选择。
零件收納個數 ( 零件存储个数 ) ：大于 1 。
部品格納角度 ( 零件存储角度 ) ：在 0 ～ 360 之间。
1.2.4.1 供给形式名称是 CASSETTE 时
图
1.2.4-1
供给信息输入
画面
CASSETTE
料帶種類 ( 料带种类 ) ：从纸、塑料带中选择。
料帶寬度 ( 料带宽度 ) ：从 8 、 32 中选择。已选择塑料带时，从 8 、 12、 16、 24、 32 中
选择。
供料間距 ( 供料间距 ) ：从 1 、 2 、 4 、 8 中选择。
料帶間距 ( 料带间距 ) ：在 1 ～ 999 之间，是供料器宽度倍数的数。
料帶剝離機能 ( 料带剥离功能 ) ：料带宽度是 32 的时候，可以选择。
埠號 ( 端口号 ) ：有 料帶剝離機能 ( 料带剥离功能 ) － 允許 ( 允许 ) 的时候使用简
易供料器界面时是
9 ，有 料帶剝離機能 ( 料带剥离功能 ) － 允許
(
允许 ) 的时候不使用简易供料器界面，使用供料器界面的时候是
1 ～ 8。
