操作篇
4. 手动操作
4-4
电子零件装着机
SI-G200Mk3 (CS)
(1)
絕對座標移動 ( 绝对坐标移动 )
XY
轴绝对坐标移动的顺序如下。
[1] 点击欲移动轴的复选框。 ( X 軸 (X 轴 ) 及 Y 軸 (Y 轴 ) 可同时指定。 )
→点击轴的文本框中尽量输入数值。
[2] 输入移动处的位置于本文框中。
[3] 按操作面板的 START 钮。
→移动
XY 轴。
[4] 轴移动前如可能与相对应的吸嘴头接触，则会显示信息，出现躲避相对吸嘴头的指示，请
遵从。
提示：
移动
XY 轴中，按操作面板的 STOP 钮时，立即停止。再次按 START 钮时，再开始移动至目
标位置。
轴动作中画面锁定
,
无法执行输入等动作。
(2) 相對座標移動 ( 相对坐标移动 )
XY
轴相对坐标移动的顺序如下。
[1] 点击欲移动轴的复选框。 ( X 軸 (X 轴 ) 及 Y 軸 (Y 轴 ) 可同时指定。 )
→点击轴的文本框中为尽量输入数值。
[2] 输入现在位置的相对移动量于文本框中。
[3] 按操作面板的 START 钮。
→
移动 XY 轴。
[4]
轴移动前如可能与相对应的吸嘴头接触，则会显示信息，出现躲避相对吸嘴头的指示，请
遵从。
提示：
移动
XY 轴中，按操作面板的 STOP 钮时，立即停止。再次按 START 钮时，再开始移动至目
标位置。
轴动作中画面锁定，无法执行输入等动作。
注意 :
注意 :
电子零件装着机 SI-G200Mk3 (CS)
4-5
操作篇
4. 手动操作

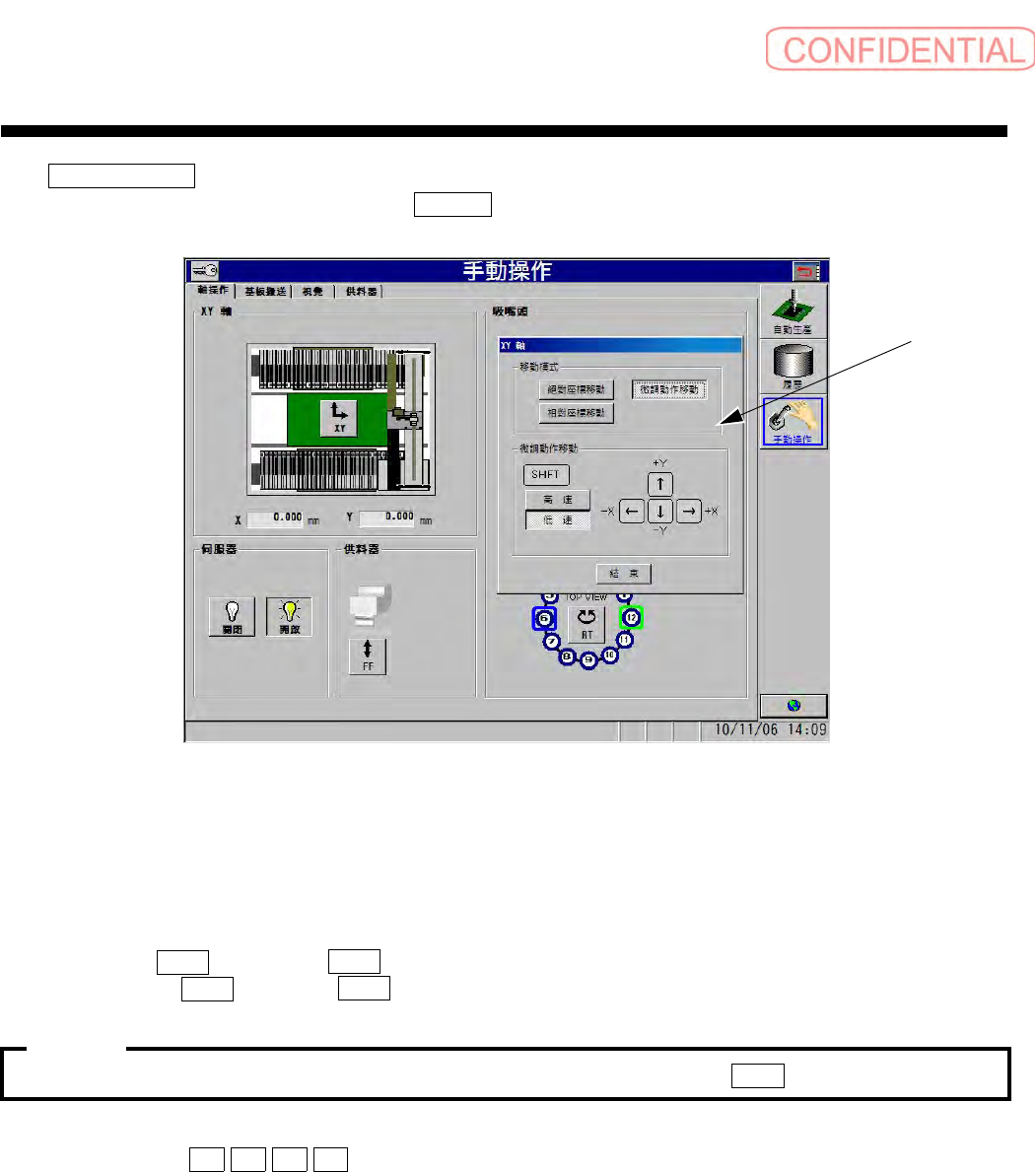

(3) 微調動作移動 ( 微调动作移动 )
指定微调动作移动时，会显示以下的 XY 軸 (XY 轴 ) 对话框 1。
图
4.1.1-2
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
XY 轴微调动作移动的顺序如下。
[1] 指定移动速度。
以下的方法可指定移动速度。
方法
: 点击 高速 ( 高速 ) 或 低速 ( 低速 ) 钮。
→指定 高速 ( 高速 ) / 低速 ( 低速 ) 的切换。
前门或后门任一门打开，或者互锁开关关闭时，为了安全，无法选择
高速
(
高速
)
。
[2] 按游标的 ( ← → ↓ ↑ ) 键。
→往按下的游标方向移动 XY。有时按游标键其轴未有反应 , 此时请改变按键时机即可操作。
[3] 轴移动前如可能与相对应的吸嘴头接触，则会显示信息，出现躲避相对吸嘴头的指示，请
遵从。
提示
·
按一次游标时， XY 轴只 1 次性稍稍移动一点 （寸移动）。
·
连续按游标时， XY 轴会连续移动。
·
同时按 X 方向及 Y 方向的 2 个游标时，XY 轴会往斜的方向移动。( 如是软件键盘 , 可按斜向
移动键来进行操作
)
注意 :
1
操作篇
4. 手动操作
4-6
电子零件装着机
SI-G200Mk3 (CS)

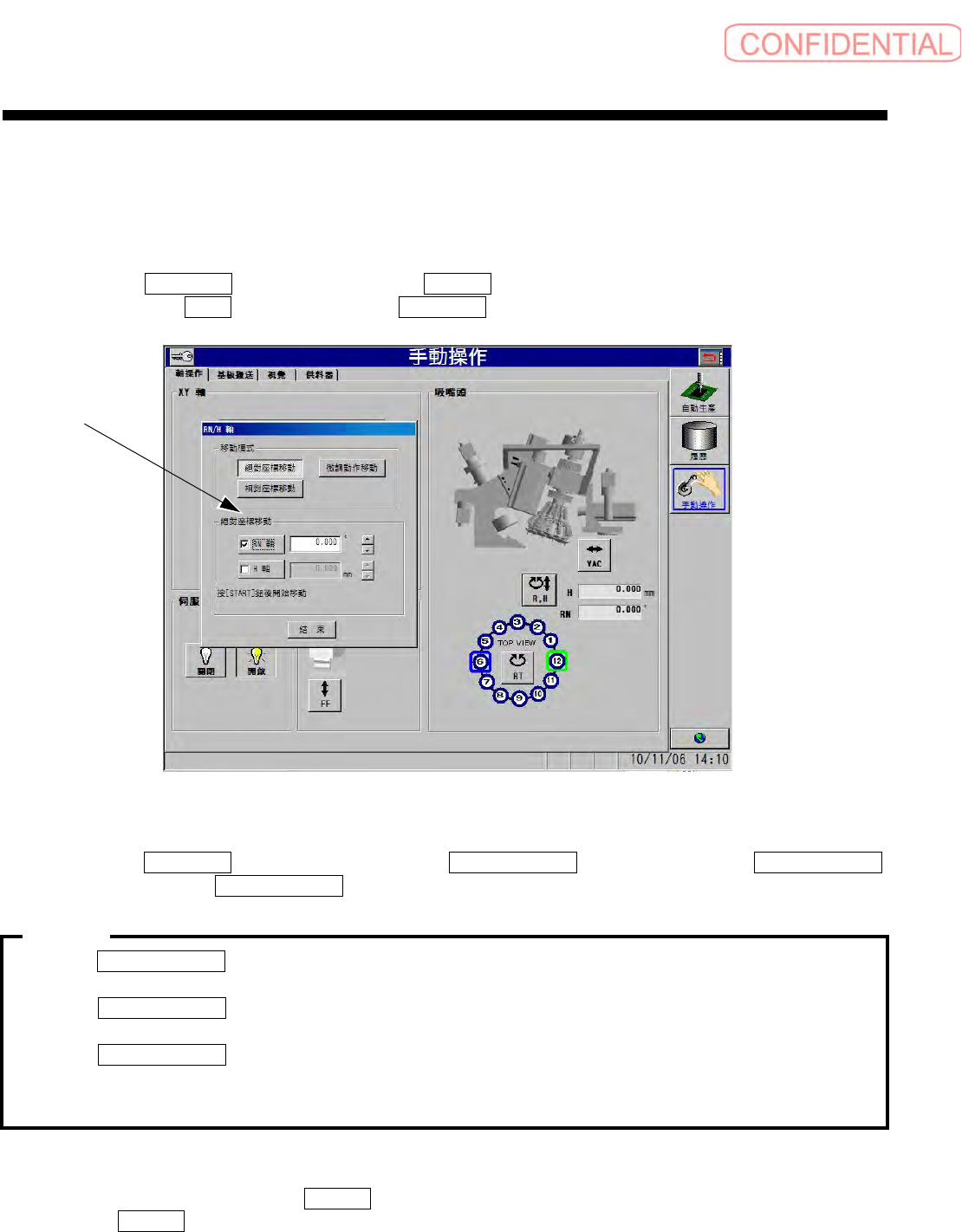

4.1.2 吸嘴 RN 及 H 轴的操作
[ 概要 ]
吸嘴 RN 轴为执行吸嘴本身的旋转动作。
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 軸操作 ( 轴操作 ) 标签。
点击画面右边的
R.H 钮，会出现以下的 RN/H 軸 (RN/H 轴 ) 对话框 1。
图
4.1.2-1
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
由对话框的 移動模式 ( 移动模式 ) 框中，点击 絕對座標移動 ( 绝对坐标移动 ) 、 相對座標移動
(
相对坐标移动 ) 、 微調動作移動 ( 微调动作移动 ) 任一希望的钮。
·所谓
絕對座標移動
(
绝对坐标移动
)
将基准点当原点，往目标点移动。无论现在位置在何
处，均会移动至目标点。
·所谓
相對座標移動
(
相对坐标移动
)
为以现在位置当起始点，只移动指定的距离
,
即使相同
移动距离
,
若其现在位置不同时，到达位置亦会不同。
·所谓
微調動作移動
(
微调动作移动
)
为使用游标来执行移动
,
按游标时
,
会立即微动，连续
按时即连续移动。
·吸嘴
RN
轴由上面看时，顺时针旋转为正
(+)
方向。
在绝对坐标移动及相对坐标移动的各个对话框中，输入到达位置或移动量的数值，在移动输入的值
后，表示出
RN·H 轴的值，与 軸操作 ( 轴操作 ) 标签画面上表示的 RN·H 轴的值有误差时，请参
照表示在
軸操作 ( 轴操作 ) 标签画面上 RN· H 轴的值为实际位置。
注意 :
1
